磁共振的发生 ■共振现象 ■在外磁场B作用下 净磁矩M。—一共振频率w=YB。 供体一外力频率 客体一共振频率 ■射频脉冲(RF) 外加小磁场(RF=ω) M吸收RF能量→ 横向磁矩My 同相位 90射频膝冲
磁共振的发生 ◼共振现象 ◼在外磁场B0作用下 净磁矩M0 ---- 共振频率ω=γB0 供体－外力频率 客体－共振频率 ◼射频脉冲（RF） 外加小磁场（RF=ω） M0吸收RF能量→ 横向磁矩MXY 同相位 MXY

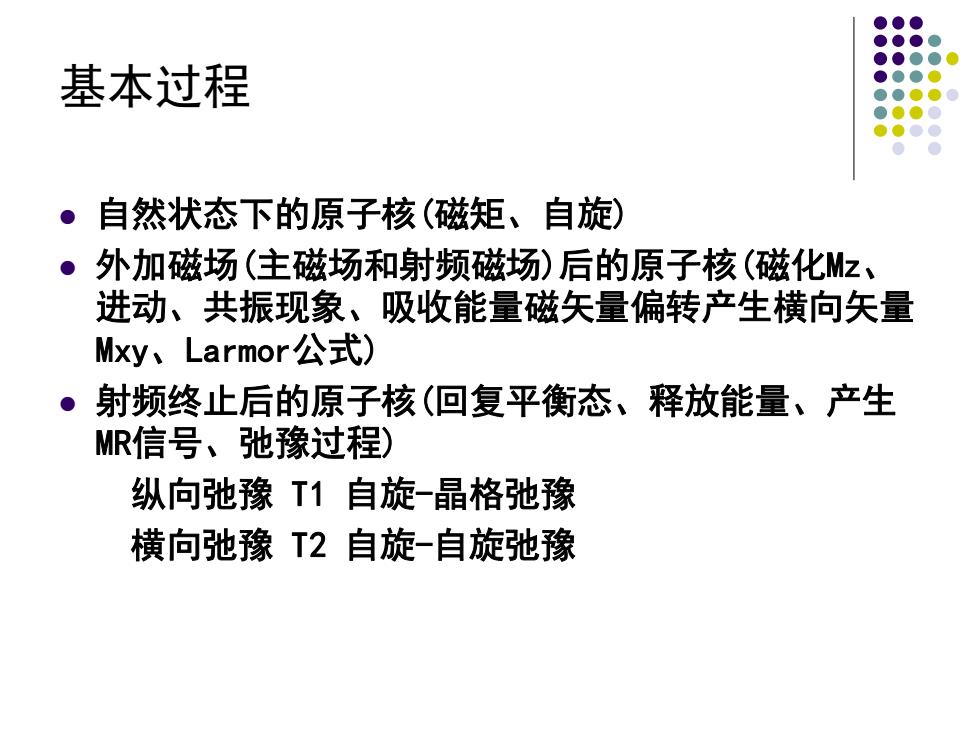

基本过程 ·自然状态下的原子核（磁矩、自旋） ·外加磁场（主磁场和射频磁场）后的原子核（磁化Mz、 进动、共振现象、吸收能量磁矢量偏转产生横向矢量 Mxy、Larmor公式) ·射频终止后的原子核（回复平衡态、释放能量、产生 MR信号、弛豫过程) 纵向弛豫T1自旋-晶格弛豫 横向弛豫T2自旋-自旋弛豫
基本过程 ⚫ 自然状态下的原子核(磁矩、自旋) ⚫ 外加磁场(主磁场和射频磁场)后的原子核(磁化Mz、 进动、共振现象、吸收能量磁矢量偏转产生横向矢量 Mxy、Larmor公式) ⚫ 射频终止后的原子核(回复平衡态、释放能量、产生 MR信号、弛豫过程) 纵向弛豫 T1 自旋-晶格弛豫 横向弛豫 T2 自旋-自旋弛豫
决定成像因素 ·组织内质子密度 ·T1值 ·T2值 ●血液流动现象
决定成像因素 ⚫ 组织内质子密度 ⚫ T1值 ⚫ T2值 ⚫ 血液流动现象
信号强度与成像因素关系 ·与组织内质子密度成正比 ●与T1值成反比 ·与T2值成正比 ·流动的血液在$E序列上呈低或无信号 在GRE序列上呈高信号
信号强度与成像因素关系 ⚫ 与组织内质子密度成正比 ⚫ 与T1值成反比 ⚫ 与T2值成正比 ⚫ 流动的血液在SE序列上呈低或无信号 在GRE序列上呈高信号

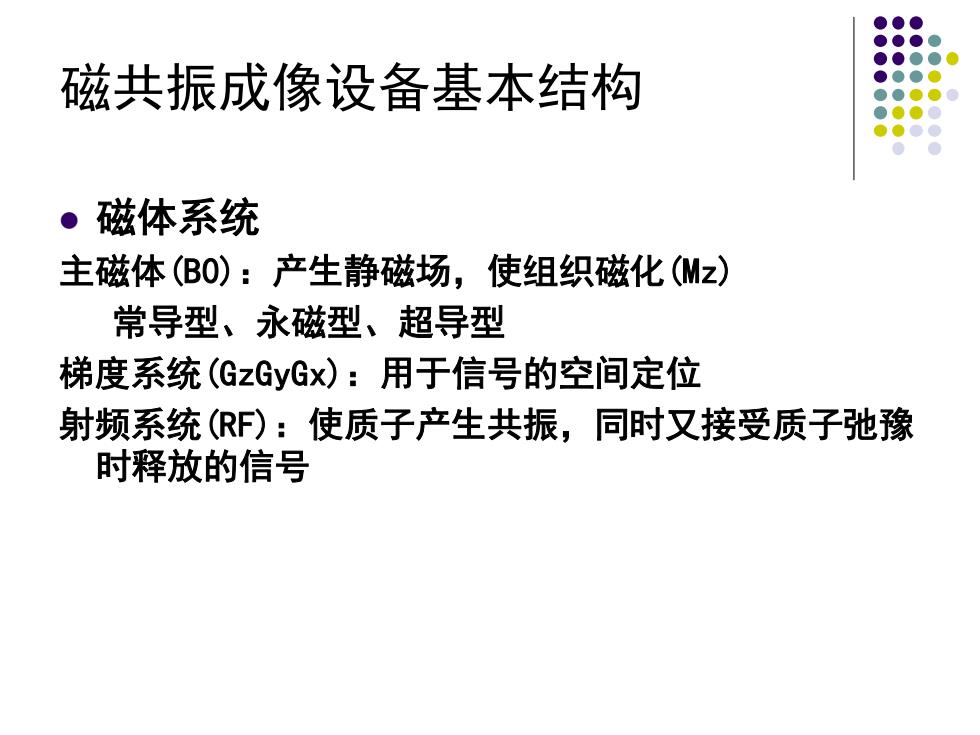

磁共振成像设备基本结构 ·磁体系统 主磁体(B0):产生静磁场，使组织磁化(Mz) 常导型、永磁型、超导型 梯度系统(GzGyGx):用于信号的空间定位 射频系统(RF):使质子产生共振，同时又接受质子驰豫 时释放的信号
磁共振成像设备基本结构 ⚫ 磁体系统 主磁体(B0)：产生静磁场，使组织磁化(Mz) 常导型、永磁型、超导型 梯度系统(GzGyGx)：用于信号的空间定位 射频系统(RF)：使质子产生共振，同时又接受质子弛豫 时释放的信号
