FX2N-4AD-PT模拟量输入模块 口PT100与FX2n-4AD-PT连接图 PT100 D shielded Ch ○00000☐ PT100 elded CH4 00 c24V10%50mA② ￥DCDC converter .15N Class 3 PC FX2N-4AD-PT sion
FX2N－4AD－PT 模拟量输入模块 PT100与FX2n－4AD－PT连接图
FXON-3A模拟量输入输出模块 ▣FXON-3A有三通道，其中两路为模转数通道（两 者数据不能同时采集)，一路为数转模通道。 CH1- 电流输入接法 电压出法 CH2 CH 压输 电流出接法 图·
FX0N-3A 模拟量输入输出模块 FX0N-3A有三通道，其中两路为模转数通道（两 者数据不能同时采集），一路为数转模通道
模拟量输入输出模块读写 口每个特殊功能模块，都有一个缓冲寄存器 (BFM),缓冲寄存器是与PLC主机进行数 据通讯的区域，这一缓冲寄存器区由32个16 位的寄存器组成，编号为BFM#0~#31。 确定扩展模块编号后通过FROM/TO指令可 对模块数据执行读写操作
模拟量输入输出模块读写 每个特殊功能模块，都有一个缓冲寄存器 （BFM），缓冲寄存器是与PLC主机进行数 据通讯的区域，这一缓冲寄存器区由32个16 位的寄存器组成，编号为BFM#0～#31。 确定扩展模块编号后通过FROM/TO指令可 对模块数据执行读写操作

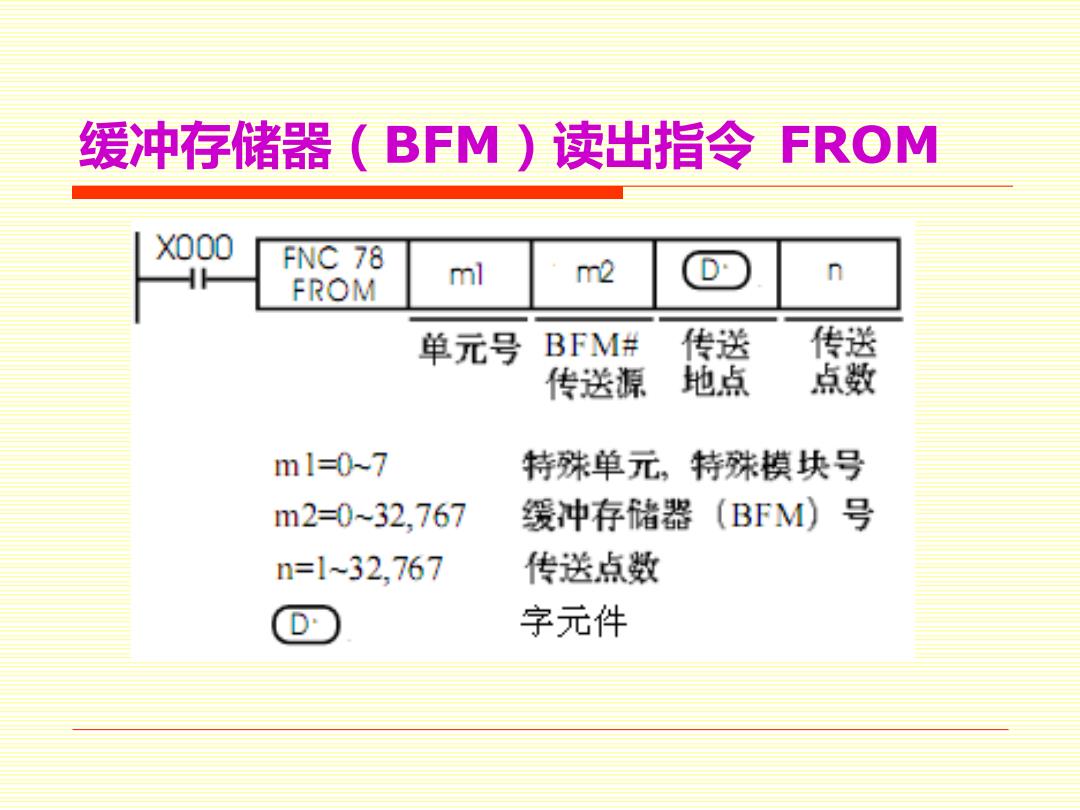

缓冲存储器（BFM)读出指令FROM X000 FNC 78 ml m2 D FROM 单元号 BFM# 传送 传送 传送源 地点 点数 m1=0~7 特殊单元，特殊模块号 m2=0-32,767 缓冲存储器(BFM)号 n=1-32,767 传送点数 D 字元件
缓冲存储器（BFM）读出指令 FROM

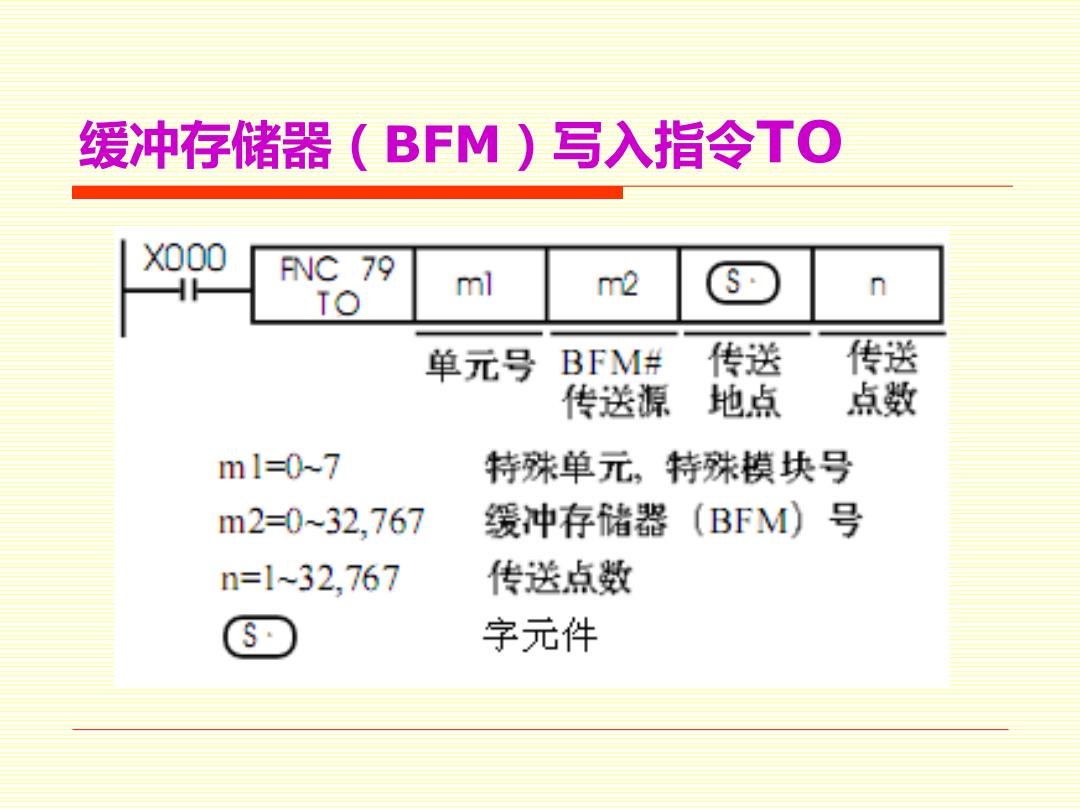

缓冲存储器(BFM)写入指令TO X000 FNC 79 ml m2 n TO 单元号 BFM# 传送 传送 传送源 地点 点数 ml=0-7 特殊单元，特殊模块号 m2=0-32,767 缓冲存储器(BFM)号 n=1-32,767 传送点数 字元件
缓冲存储器（BFM）写入指令TO
