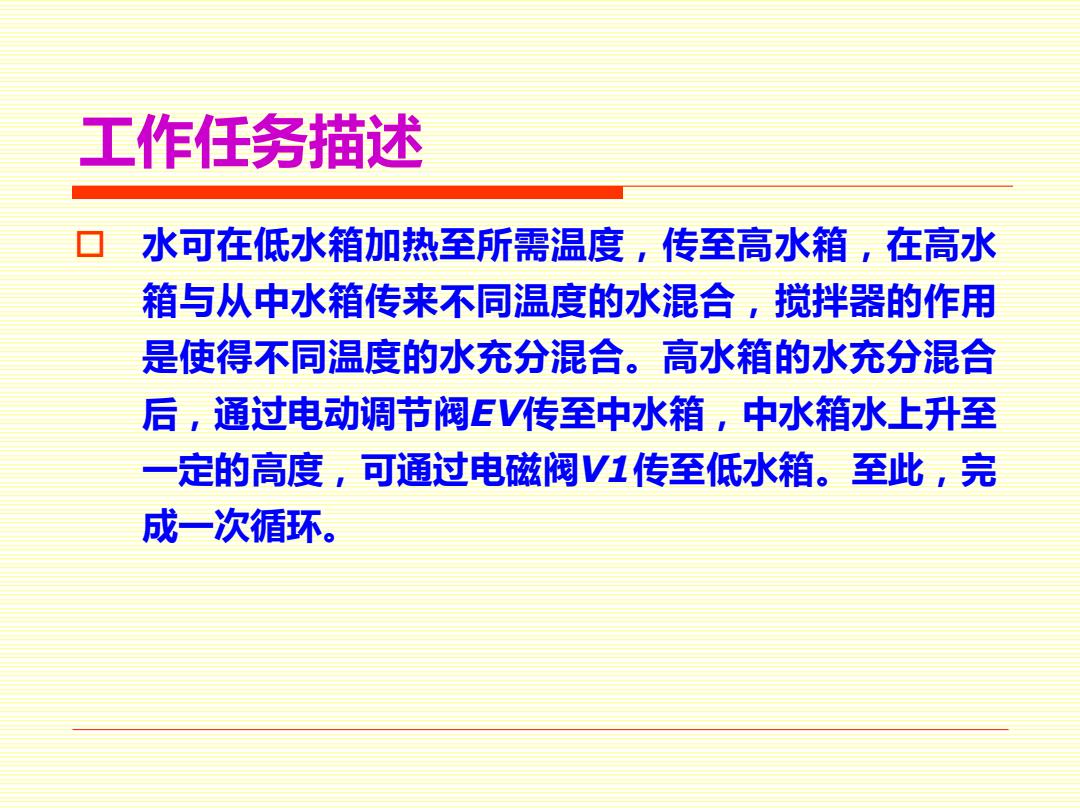

工作任务描述 口水可在低水箱加热至所需温度，传至高水箱，在高水 箱与从中水箱传来不同温度的水混合，搅拌器的作用 是使得不同温度的水充分混合。高水箱的水充分混合 后，通过电动调节阀EV传至中水箱，中水箱水上升至 一定的高度，可通过电磁阀V1传至低水箱。至此，完 成一次循环
工作任务描述 水可在低水箱加热至所需温度，传至高水箱，在高水 箱与从中水箱传来不同温度的水混合，搅拌器的作用 是使得不同温度的水充分混合。高水箱的水充分混合 后，通过电动调节阀EV传至中水箱，中水箱水上升至 一定的高度，可通过电磁阀V1传至低水箱。至此，完 成一次循环
二、新资讯学习
二、新资讯学习
系统工作原理 口系统的电气连接示意图 采焦液体温度 温度采集模块 FX2N PLC FX2N 4AD-PT 弟0号 模拟量
系统工作原理 系统的电气连接示意图
水温水位过程控制系统电路原理图 中野 品m
水温水位过程控制系统电路原理图 L N 24v+ COM X0 X1 X2 X3 X4 X5 X6 X7 X10 X11 X12 COM1 COM2 COM3 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y10 Y11 Y14 COM4 三菱FX2n-48MR 低 水 箱 低 水 位 低 水 箱 中 水 位 低 水 箱 高 水 位 中 水 箱 低 水 位 中 水 箱 中 水 位 中 水 箱 高 水 位 高 水 箱 低 水 位 高 水 箱 中 水 位 高 水 箱 高 水 位 SB1 SB2 FR1 FR2 FR3 FR4 加 热 器 电 磁 阀 1 电 磁 阀 2 电 磁 阀 3 电 磁 阀 4 三 相 增 压 泵 1 三 相 增 压 泵 2 三 相 增 压 泵 3 电 动 调 节 阀 W V U N KM1 KM2 KM3 KM4 KM5 M M M KM6 KM7 KM8 KM10 加热器 电磁阀1 电磁阀2 电磁阀3 电磁阀4 三相增压泵1 三相增压泵2 三相增压泵3 电动调节阀 高水箱温度传感器 低水箱温度传感器 24+ 24- FX2n-4AD-PT C H 1 L+ I- L- C H 2 L+ I- L- C H 3 L+ I- L- 中水箱温度传感器 高水箱压力变送器 低水箱压力变送器 VIN1 VIN2 IIN1 IIN2 COM1 COM2 OUT COM FX0n-3A FR-A500变频器 R S T U V W SD STR M 三相搅拌机
FX2N-4AD-PT模拟量输入模块 口系统中的温度传感器连接到FX2N-4AD-PT模块。 4AD-PT是温度采集专用模块。4AD表示四个模转 数通道，PT表示温度传感器的型号为铂电阻 PT100(1002)。 口PT100传感器是四线制的，分别与FX2n-4AD PT的一个通道的“L-”,“L+”,“I-和“FG”端 连接
FX2N－4AD－PT 模拟量输入模块 系统中的温度传感器连接到FX2N－4AD－PT模块。 4AD-PT是温度采集专用模块。4AD表示四个模转 数通道，PT表示温度传感器的型号为铂电阻 PT100（100Ω）。 PT100传感器是四线制的，分别与FX2n－4AD－ PT的一个通道的“L-” ， “L+” ， “I-”和“FG”端 连接
