PLC与外围设备应用 顺德职业技术学院 瞿彩萍李玲
PLC与外围设备应用 顺德职业技术学院 瞿彩萍 李 玲
任务十 组合钻床控制系统 设计与实现
任务十 组合钻床控制系统 设计与实现
主要内容 一， 明确工作任务 二.现有资讯回顾 三.试设计 四.新资讯学习 五.工作任务实施 六.成果交流 七.评估总结 八.拓展工作任务
一．明确工作任务 二．现有资讯回顾 三．试设计 四．新资讯学习 五．工作任务实施 六．成果交流 七．评估总结 八．拓展工作任务 主要内容
一、明确工作任务
一、明确工作任务

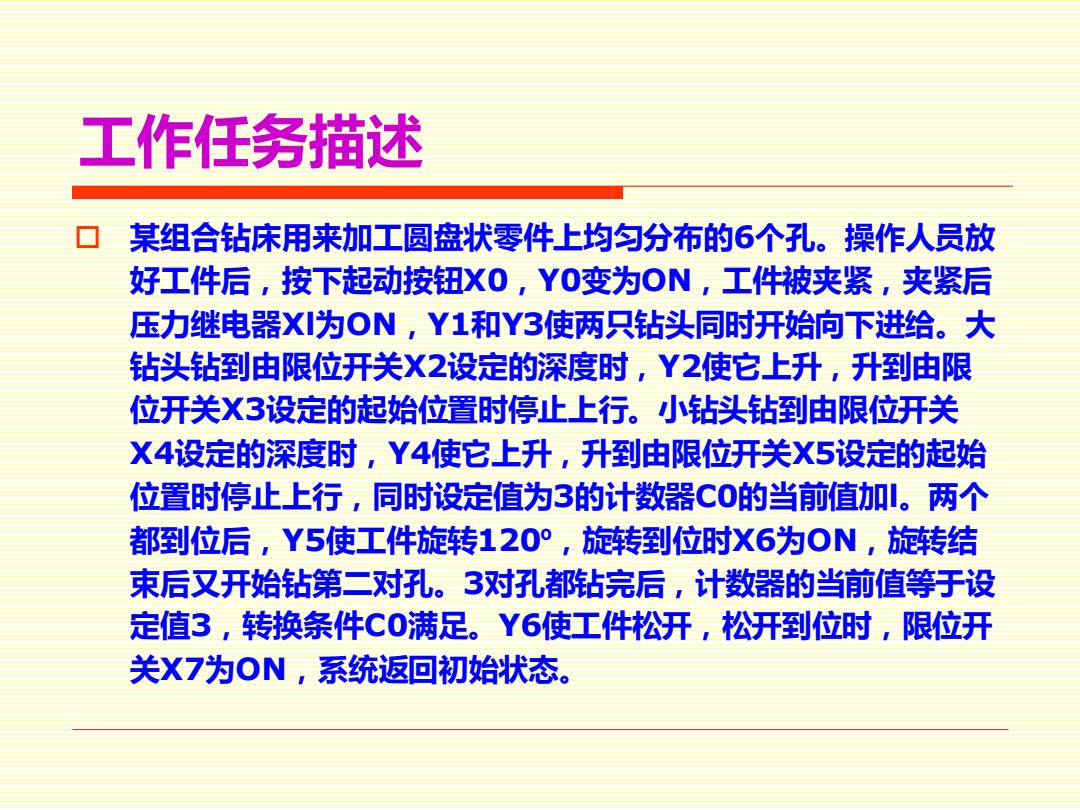

工作任务描述 口某组合钻床用来加工圆盘状零件上均匀分布的6个孔。操作人员放 好工件后，按下起动按钮X0,Y0变为ON,工件被夹紧，夹紧后 压力继电器XI为ON,Y1和Y3使两只钻头同时开始向下进给。大 钻头钻到由限位开关X2设定的深度时，Y2使它上升，升到由限 位开关X3设定的起始位置时停止上行。小钻头钻到由限位开关 X4设定的深度时，Y4使它上升，升到由限位开关X5设定的起始 位置时停止上行，同时设定值为3的计数器C0的当前值加1。两个 都到位后，Y5使工件旋转120°，旋转到位时X6为0N,旋转结 束后又开始钻第二对孔。3对孔都钻完后，计数器的当前值等于设 定值3，转换条件C0满足。Y6使工件松开，松开到位时，限位开 关X7为ON,系统返回初始状态
工作任务描述 某组合钻床用来加工圆盘状零件上均匀分布的6个孔。操作人员放 好工件后，按下起动按钮X0，Y0变为ON，工件被夹紧，夹紧后 压力继电器Xl为ON，Y1和Y3使两只钻头同时开始向下进给。大 钻头钻到由限位开关X2设定的深度时，Y2使它上升，升到由限 位开关X3设定的起始位置时停止上行。小钻头钻到由限位开关 X4设定的深度时，Y4使它上升，升到由限位开关X5设定的起始 位置时停止上行，同时设定值为3的计数器C0的当前值加l。两个 都到位后，Y5使工件旋转120º，旋转到位时X6为ON，旋转结 束后又开始钻第二对孔。3对孔都钻完后，计数器的当前值等于设 定值3，转换条件C0满足。Y6使工件松开，松开到位时，限位开 关X7为ON，系统返回初始状态
