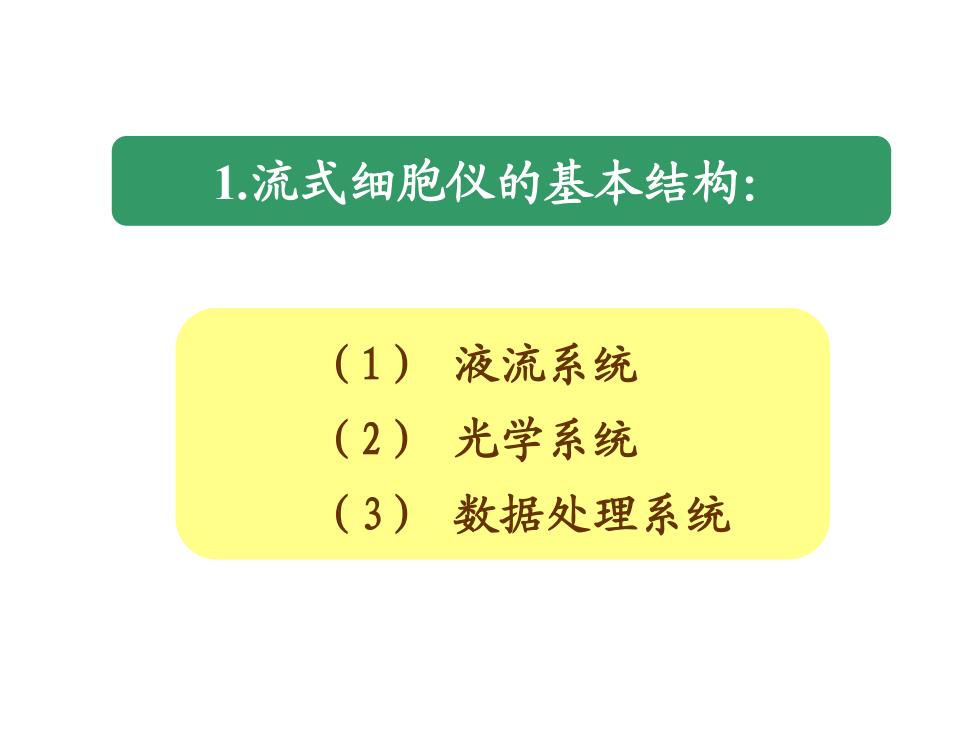

1.流式细胞仪的基本结构：(1)液流系统(2)光学系统(3)数据处理系统
（1） 液流系统 （2） 光学系统 （3） 数据处理系统 1.流式细胞仪的基本结构：

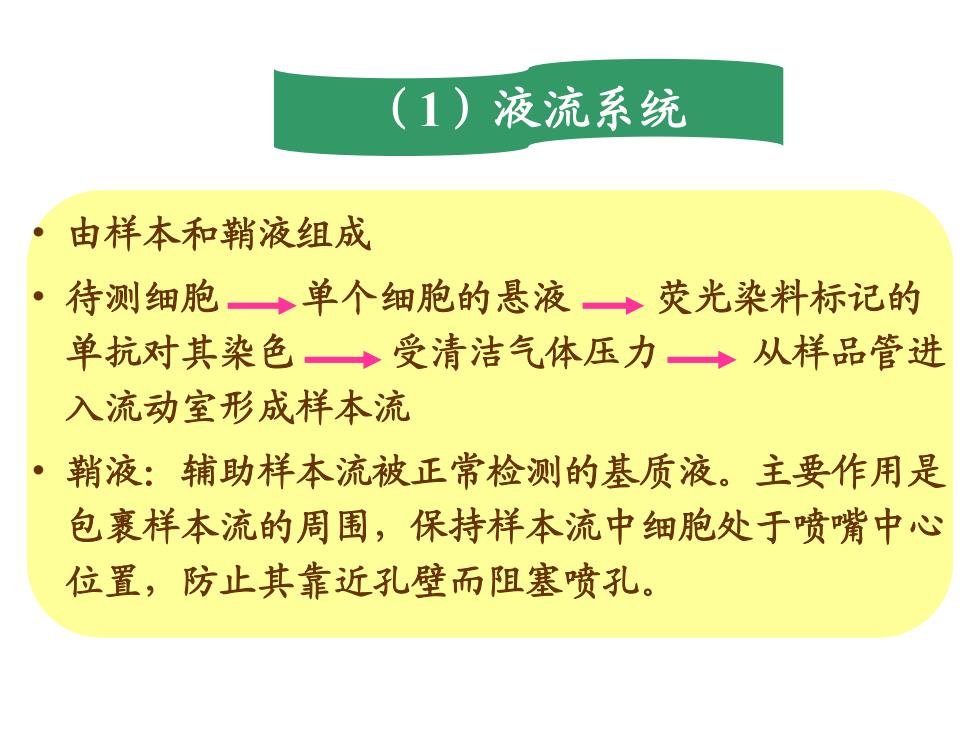

（1）液流系统由样本和鞘液组成待测细胞一→单个细胞的悬液一荧光染料标记的单抗对其染色→受清洁气体压力→从样品管进入流动室形成样本流鞘液：辅助样本流被正常检测的基质液。主要作用是包裹样本流的周围，保持样本流中细胞处于喷嘴中心位置，防止其靠近孔壁而阻塞喷孔
• 由样本和鞘液组成 • 待测细胞 单个细胞的悬液 荧光染料标记的 单抗对其染色 受清洁气体压力 从样品管进 入流动室形成样本流 • 鞘液：辅助样本流被正常检测的基质液。主要作用是 包裹样本流的周围，保持样本流中细胞处于喷嘴中心 位臵，防止其靠近孔壁而阻塞喷孔。 （1）液流系统

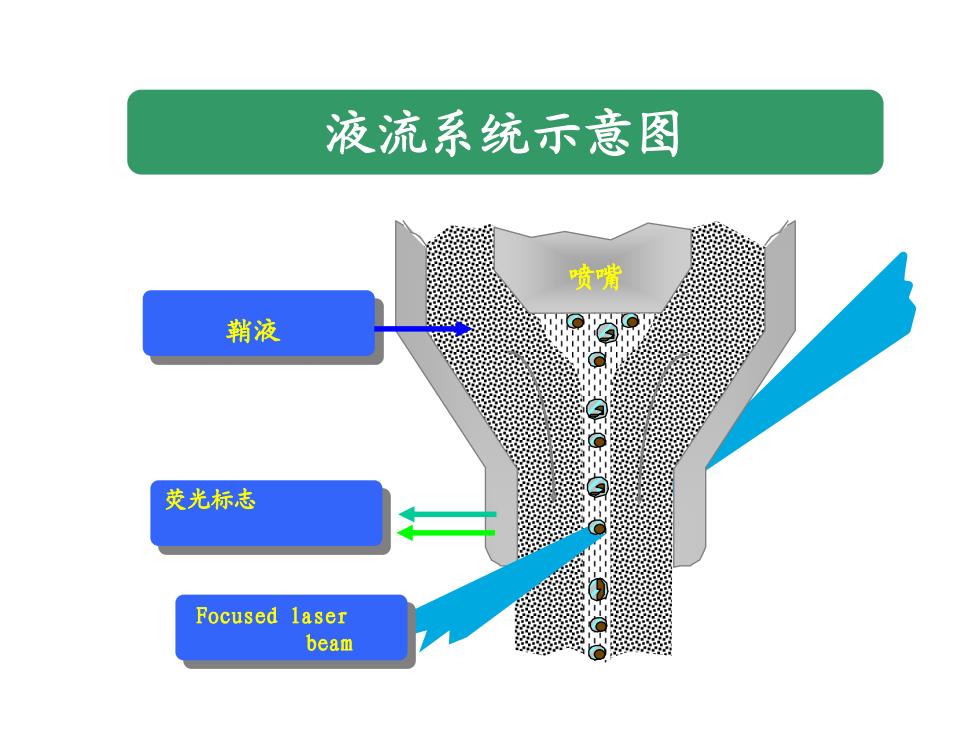

液流系统示意图喷嘴鞘液荧光标志Focused laserbeam
喷嘴 荧光标志 Focused laser beam 鞘液 液流系统示意图

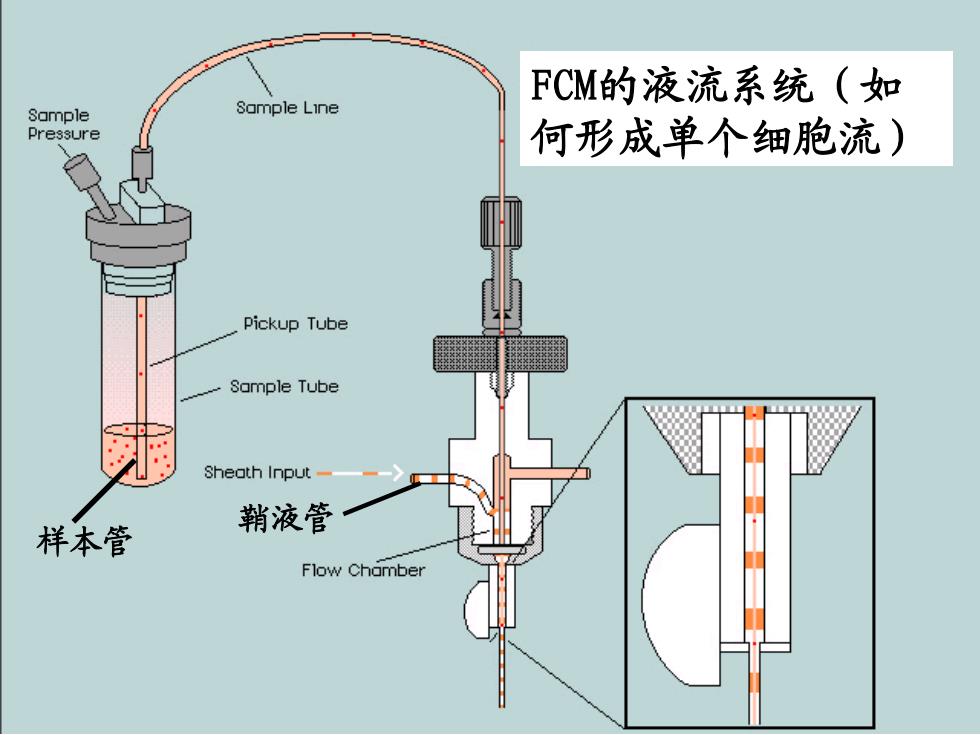

FCM的液流系统（如SampleLineSamplePressure何形成单个细胞流）Pickup TubeSample TubeSheathInput鞘液管样本管FlowChamber
FCM的液流系统（如 何形成单个细胞流） 样本管 鞘液管
（2）光学系统·激光光源：气冷式氩离子激光器分色反光镜：反射长/短波长，通过短/长波长光束成形器：两十字交叉放置的透镜透镜组：形成平行光，除去室内光滤片：长通、短通、带通光电倍增管：FSC，SSC（散射光）FL1，FL2，FL3，FL4（荧光）
• 激光光源：气冷式氩离子激光器 • 分色反光镜：反射长/短波长，通过短/长 波长 • 光束成形器：两十字交叉放臵的透镜 • 透镜组：形成平行光，除去室内光 • 滤片：长通、短通、带通 • 光电倍增管：FSC, SSC（散射光）， FL1, FL2, FL3, FL4（荧光） （2）光学系统
