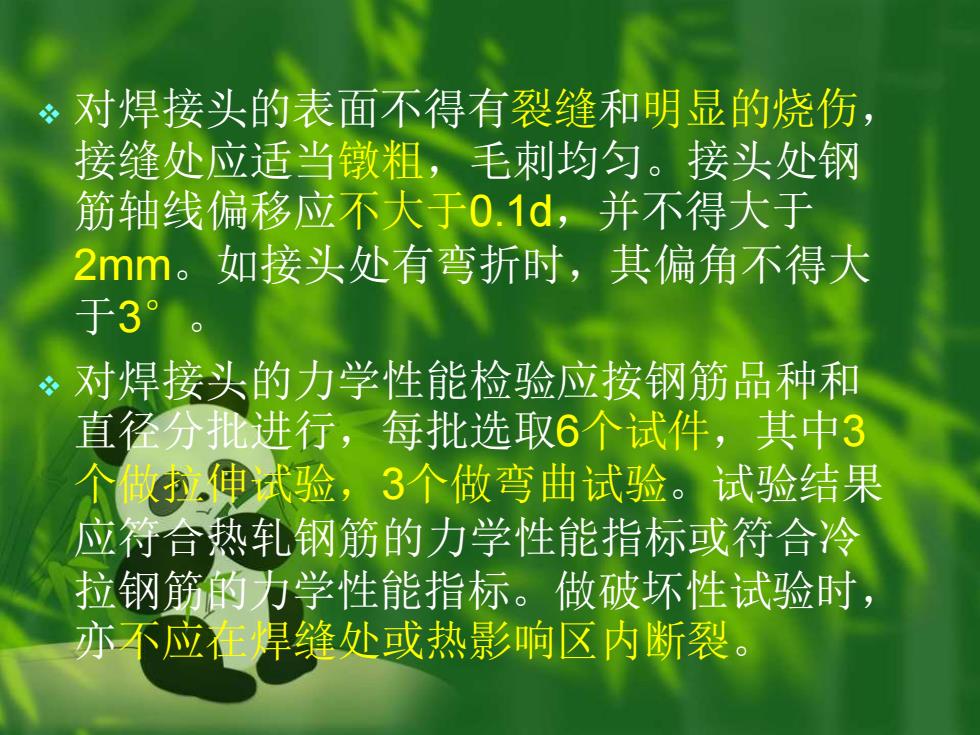

÷对焊接头的表面不得有裂缝和明显的烧伤， 接缝处应适当镦粗，毛刺均匀。接头处钢 筋轴线偏移应不大于0.1d,并不得大于 2mm。如接头处有弯折时，其偏角不得大 于3°。 对焊接头的力学性能检验应按钢筋品种和 直径分批进行，每批选取6个试件，其中3 个做拉绅试验，3个做弯曲试验。试验结果 应符合热轧钢筋的力学性能指标或符合冷 拉钢筋的力学性能指标。做破坏性试验时， 亦不应在焊缝处或热影响区内断裂
❖ 对焊接头的表面不得有裂缝和明显的烧伤， 接缝处应适当镦粗，毛刺均匀。接头处钢 筋轴线偏移应不大于0.1d，并不得大于 2mm。如接头处有弯折时，其偏角不得大 于3° 。 ❖ 对焊接头的力学性能检验应按钢筋品种和 直径分批进行，每批选取6个试件，其中3 个做拉伸试验，3个做弯曲试验。试验结果 应符合热轧钢筋的力学性能指标或符合冷 拉钢筋的力学性能指标。做破坏性试验时， 亦不应在焊缝处或热影响区内断裂

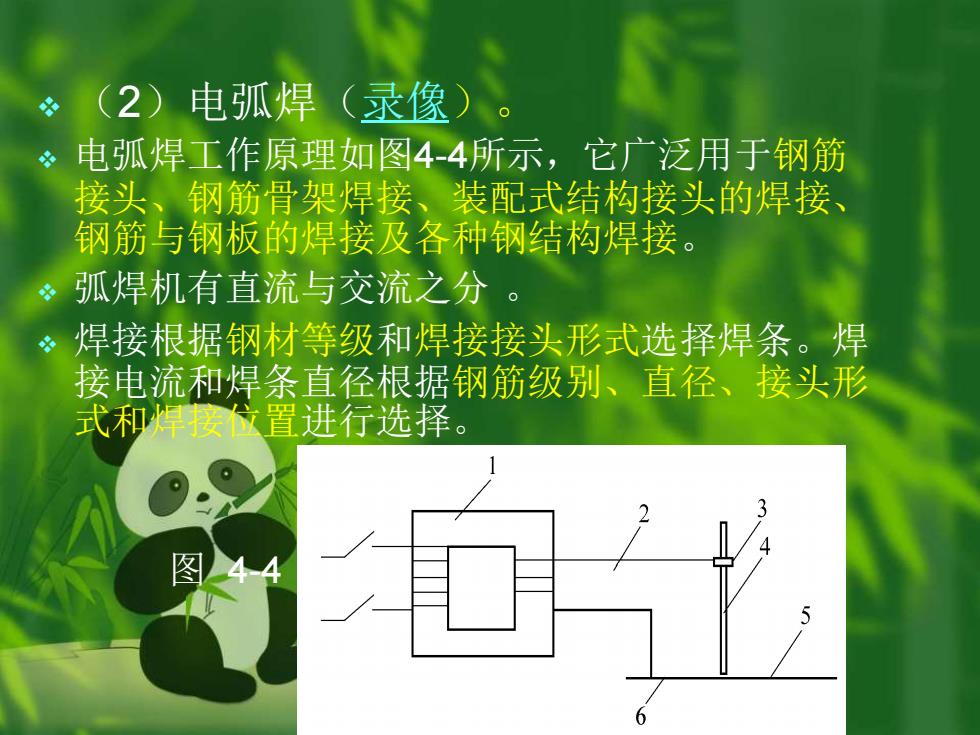

(2)电弧焊（录像） 电弧焊工作原理如图4-4所示，它广泛用于钢筋 接头、钢筋骨架焊接、装配式结构接头的焊接、 钢筋与钢板的焊接及各种钢结构焊接。 弧焊机有直流与交流之分。 焊接根据钢材等级和焊接接头形式选择焊条。焊 接电流和焊条直径根据钢筋级别、直径、接头形 式和焊接位置进行选择。 图44
❖ （2）电弧焊（录像）。 ❖ 电弧焊工作原理如图4-4所示，它广泛用于钢筋 接头、钢筋骨架焊接、装配式结构接头的焊接、 钢筋与钢板的焊接及各种钢结构焊接。 ❖ 弧焊机有直流与交流之分 。 ❖ 焊接根据钢材等级和焊接接头形式选择焊条。焊 接电流和焊条直径根据钢筋级别、直径、接头形 式和焊接位置进行选择。 图 4-4
女钢筋电弧焊的接头形式有：搭接焊接头 (图45) a) b) 图4-5
❖ 钢筋电弧焊的接头形式有：搭接焊接头 （图4-5）。 图 4-5

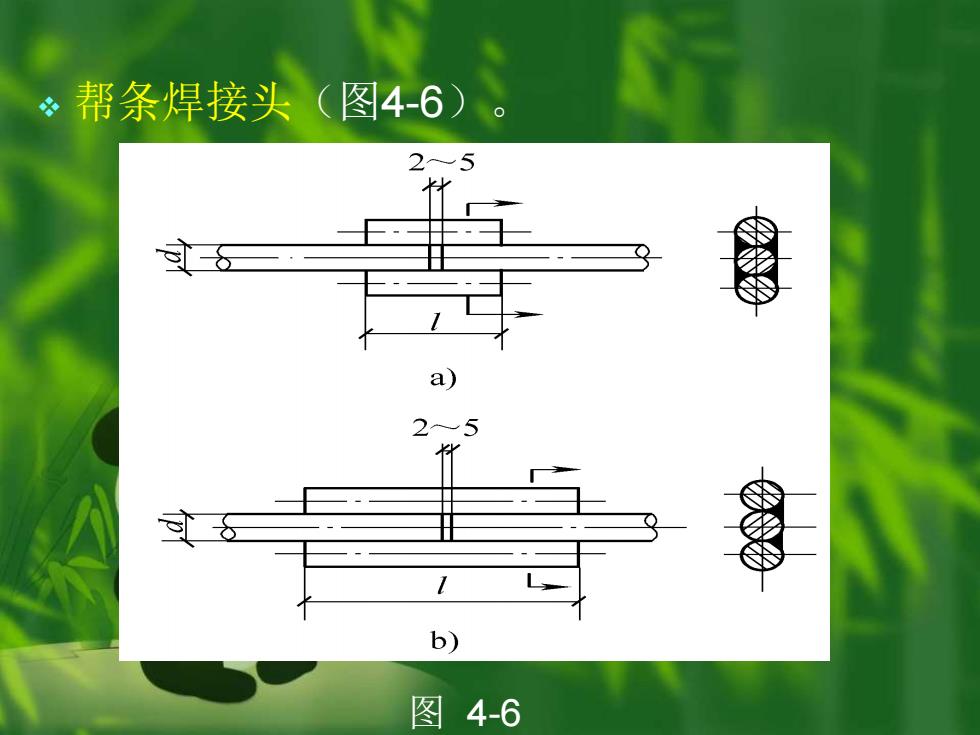

帮条焊接头（图4-6）。 2~5 a) 25 b) 图4-6
❖ 帮条焊接头（图4-6）。 图 4-6
。坡口焊接头（图4-7 55°65° 46 35°45 1010° 23 ≤3 a) b) 图4-7 搭接焊和帮条焊的搭接长度（帮条长度 见表41，不同接头型式的适用范围见表4-2
❖ 坡口焊接头（图4-7）。 搭接焊和帮条焊的搭接长度（帮条长度） 见表4-1，不同接头型式的适用范围见表4-2。 图 4-7
