表41钢筋帮条（搭接）长度/ 钢筋牌号 焊缝型式 帮条（搭接）长度 单面焊 ≥8d HPB235 双面焊 ≥4d 单面焊 HRB335 ≥10d RB400 RRB400 双面焊 ≥5d 注：d主筋直径(mm)

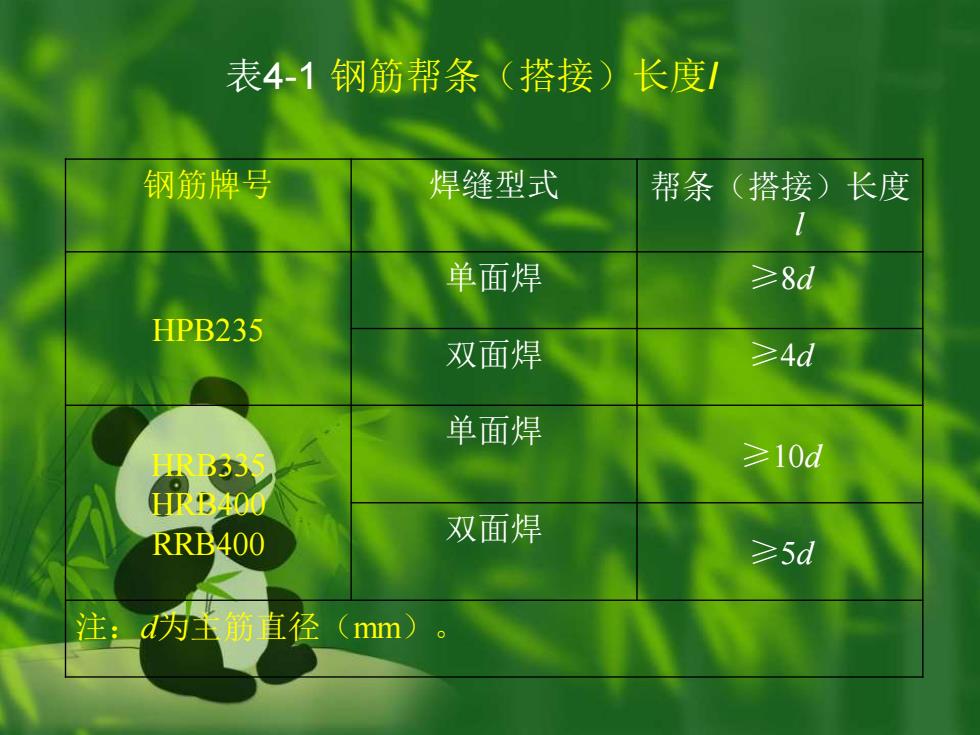

表4-1 钢筋帮条（搭接）长度l 钢筋牌号 焊缝型式 帮条（搭接）长度 l HPB235 单面焊 ≥8d 双面焊 ≥4d HRB335 HRB400 RRB400 单面焊 ≥10d 双面焊 ≥5d 注：d为主筋直径（mm）
表4-2电弧焊不同接头型式的适用范围 适用范围 接头型式 图示 钢筋牌号 钢筋直径 /mm 双面焊 HRB235 10~20 HRB335 1040 焊 HRB400 10-40 单面焊 RRB400 10~25 双面焊 HRB235 1020 搭接 HRB335 10~40 焊 HRB400 1040 单面焊 RRB400 10~25 平焊 HRB235 18-20 坡口 HRB335 1840 焊 HRB400 1840 立焊 RRB400 1825
表4-2 电弧焊不同接头型式的适用范围 接头型式 图示 适用范围 钢筋牌号 钢筋直径 /mm 帮条 焊 双面焊 HRB235 HRB335 HRB400 RRB400 10~20 10~40 10~40 单面焊 10~25 搭接 焊 双面焊 HRB235 HRB335 HRB400 RRB400 10~20 10~40 10~40 单面焊 10~25 坡口 焊 平焊 HRB235 HRB335 HRB400 RRB400 18~20 18~40 18~40 立焊 18~25
焊接接头质量检查除外观外，亦需抽样作 拉伸试验。如对焊接质量有怀疑或发现异 常情况，还可进行非破损检验(X射线、V 射线、超声波探伤等)
❖ 焊接接头质量检查除外观外，亦需抽样作 拉伸试验。如对焊接质量有怀疑或发现异 常情况，还可进行非破损检验（X射线、γ 射线、超声波探伤等）
(3)电渣压力焊 8 (图4-8)。其适 用钢筋的范围为 直径14~20mm的 HPB235钢筋，直 径14~32mm的 HRB335和 10 HRB400钢筋 m 图4-8
❖ （3）电渣压力焊 （图4-8）。其适 用钢筋的范围为 直径14~20mm的 HPB235钢筋，直 径14～32mm的 HRB335和 HRB400钢筋。 图 4-8
施焊操作要点： $1)闭合回路、引弧 2)电弧过程。 。3)电渣过 。 。4)挤压断电。 电渣压力焊焊接完毕要进行外观检查：要求接头 的四周金属浆饱满均匀，没有裂纹、气孔、咬边 和烧伤；钢筋接头轴线弯折角不大于3°；上下 钢筋轴线偏移不超过0.1d,且不大于2mm

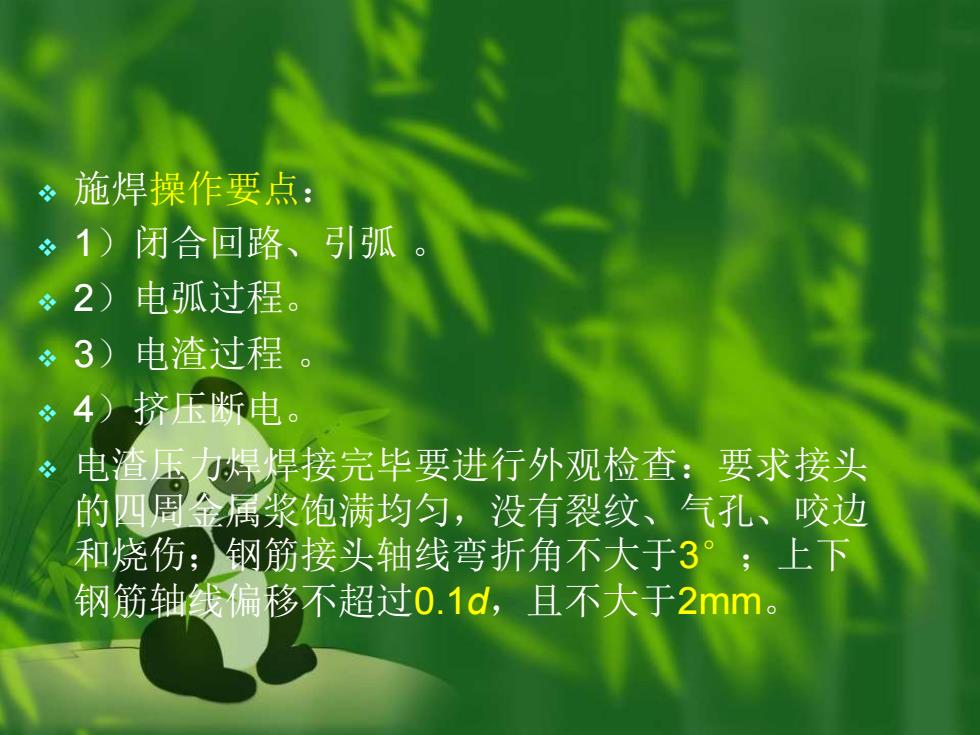

❖ 施焊操作要点： ❖ 1）闭合回路、引弧 。 ❖ 2）电弧过程。 ❖ 3）电渣过程 。 ❖ 4）挤压断电。 ❖ 电渣压力焊焊接完毕要进行外观检查：要求接头 的四周金属浆饱满均匀，没有裂纹、气孔、咬边 和烧伤；钢筋接头轴线弯折角不大于3°；上下 钢筋轴线偏移不超过0.1d，且不大于2mm
