漫谈测试技术 房束2黄大学 Guangdong University of Technology 所以要绝对误差和相对误差都要看，如果买同样的东西 (即物品一致，量纲和价值相同)，则可以直接比较相 对误差。 如果买者和卖者在重量上发生争执，解决的途径就是公 称。公称可以作为市场的一个检测标准，测量值可以作 为约定真值。对测量称进行评价和标定。 以上买菜过程属于静态测量。但是如果白菜用于流水线 做成泡菜，白菜需要按重量和尺寸进行分类，因为工作 效率问题，需要快速测量和分类，就是动态测量了。 >如何构建白菜重量和尺寸进行分类的自动检测系统？
漫谈测试技术 • 所以要绝对误差和相对误差都要看，如果买同样的东西 （即物品一致，量纲和价值相同），则可以直接比较相 对误差。 • 如果买者和卖者在重量上发生争执，解决的途径就是公 称。公称可以作为市场的一个检测标准，测量值可以作 为约定真值。对测量称进行评价和标定。 • 以上买菜过程属于静态测量。但是如果白菜用于流水线 做成泡菜，白菜需要按重量和尺寸进行分类，因为工作 效率问题，需要快速测量和分类，就是动态测量了。 如何构建白菜重量和尺寸进行分类的自动检测系统？
漫谈测试技术 亲束2棠大学 康U25 Guangdong University of Technology 2计算机辅助测试系统和虚拟仪器 2.1 计算机测试系统 2.1.1计算机测试系统的组成 (1)计算机：PC、工控机、单片机等 (2)测试仪器：各种传感器、变送器等； (3)接口总线：串口、并口、USB等 (4)测控软件：各种语言编写的软件程序等；
漫谈测试技术 2 计算机辅助测试系统和虚拟仪器 （1）计算机: PC、工控机、单片机等 （2）测试仪器：各种传感器、变送器等； （3）接口总线：串口、并口、USB等 （4）测控软件：各种语言编写的软件程序等； 2.1.1 计算机测试系统的组成 2.1 计算机测试系统

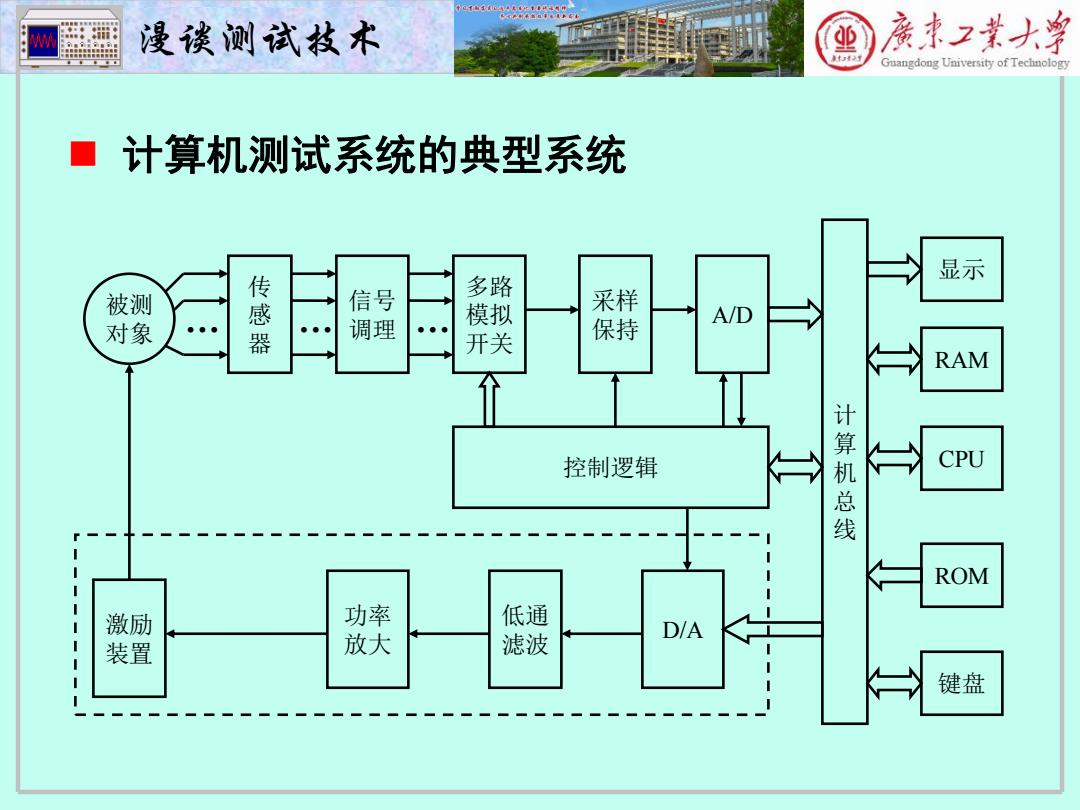

M 漫谈测试技木 亲束2棠大学 康U25 Guangdong University of Technology 计算机测试系统的典型系统 显示 被测 信号 多路 模拟 采样 A/D 对象 ●●● 传感器 调理 开关 保持 RAM 控制逻辑 计算机总线 CPU ROM 激励 功率 低通 放大 滤波 D/A 装置 键盘
漫谈测试技术 计算机测试系统的典型系统 被测 对象 传 感 器 信号 调理 多路 模拟 开关 采样 保持 A/D 计 算 机 总 线 D/A 低通 滤波 激励 装置 功率 放大 CPU ROM RAM 键盘 显示 控制逻辑 … … …

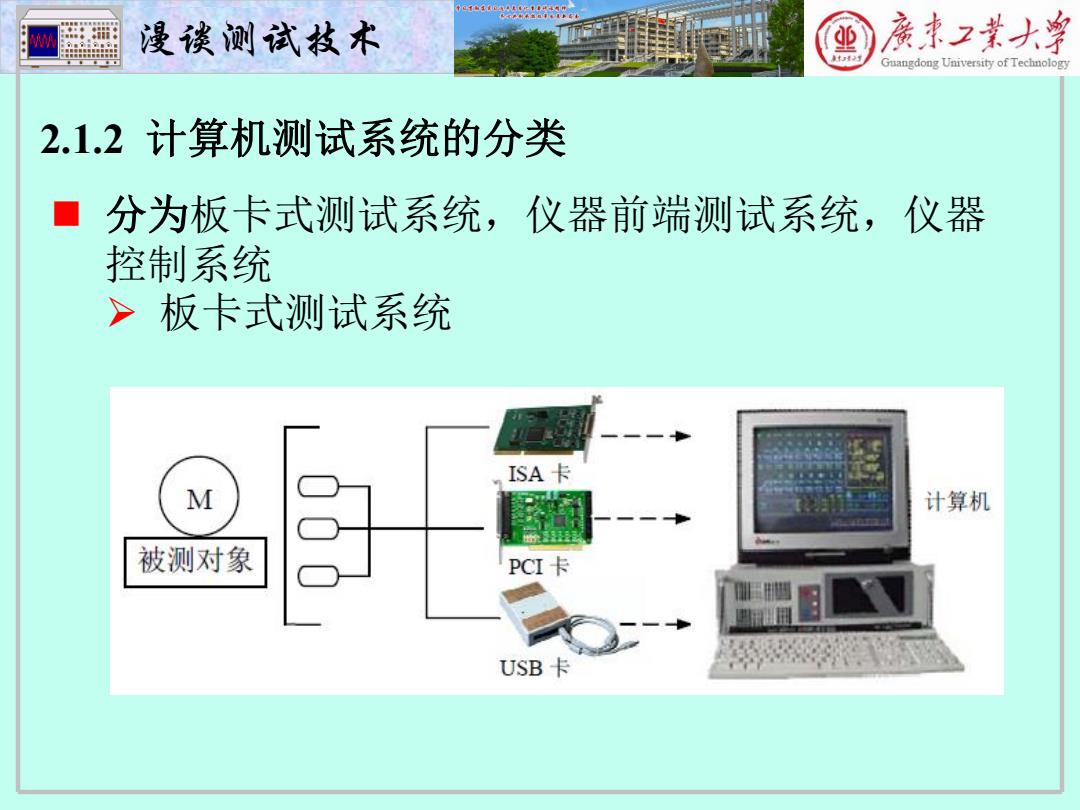

M 漫谈测试技术 业 房束2黄大学 康U2 Guangdong University of Technology 2.1.2计算机测试系统的分类 分为板卡式测试系统，仪器前端测试系统，仪器 控制系统 >板卡式测试系统 ISA卡 M 计算机 被测对象 PCI卡 USB卡
漫谈测试技术 分为板卡式测试系统，仪器前端测试系统，仪器 控制系统 板卡式测试系统 2.1.2 计算机测试系统的分类
M 漫谈测试技术 业 房束2黄大学 康55 Guangdong University of Technology > 仪器前端测试系统：仪器前端是在指装一个独立机箱中， 通过VXI、PXI等专用仪器总线互联，按模块组成。 M 被测对象 VⅪ/PXI机箱 计算机 >仪器控制系统：由可独立运行的程控仪器与计算机组成。 程控仪器 计算机 M 被测对象 总线 程控仪器 计算机
漫谈测试技术 仪器前端测试系统：仪器前端是在指装一个独立机箱中， 通过VXI、PXI等专用仪器总线互联，按模块组成。 仪器控制系统：由可独立运行的程控仪器与计算机组成
