=0.833(ms) 1200 8.1.1 串行通信的基本方式 2.同步通信(Synchronous Communication) 同步通信是一种连续串行传送数据的通信方式，一次通信只 传送一帧信息。这里的信息帧和异步通信中的字符帧不同， 通常有若干个数据字符，如下图所示。 同步字符帧由同步字符、数据字符和校验字符三部分组成。 其中，同步字符位于帧结构开头，用于确认数据字符的开始 (接收端不断对传输线采样，并把采到的字符和双方约定的 同步字符比较，只有比较成功后才会把后面接收到的字符加 以存储)；数据字符在同步字符之后，个数不受限制，由所 需传输的数据块长度决定；校验字符有1~2个，位于帧结构 末尾，用于接收端对接收到的数据字符的正确性的校验
8.1.1 串行通信的基本方式 2. 同步通信(Synchronous Communication) • 同步通信是一种连续串行传送数据的通信方式，一次通信只 传送一帧信息。这里的信息帧和异步通信中的字符帧不同， 通常有若干个数据字符，如下图所示。 • 同步字符帧由同步字符、数据字符和校验字符三部分组成。 其中，同步字符位于帧结构开头，用于确认数据字符的开始 (接收端不断对传输线采样，并把采到的字符和双方约定的 同步字符比较，只有比较成功后才会把后面接收到的字符加 以存储)；数据字符在同步字符之后，个数不受限制，由所 需传输的数据块长度决定；校验字符有1～2个，位于帧结构 末尾，用于接收端对接收到的数据字符的正确性的校验。 d 1 0.833(ms) 1200 T

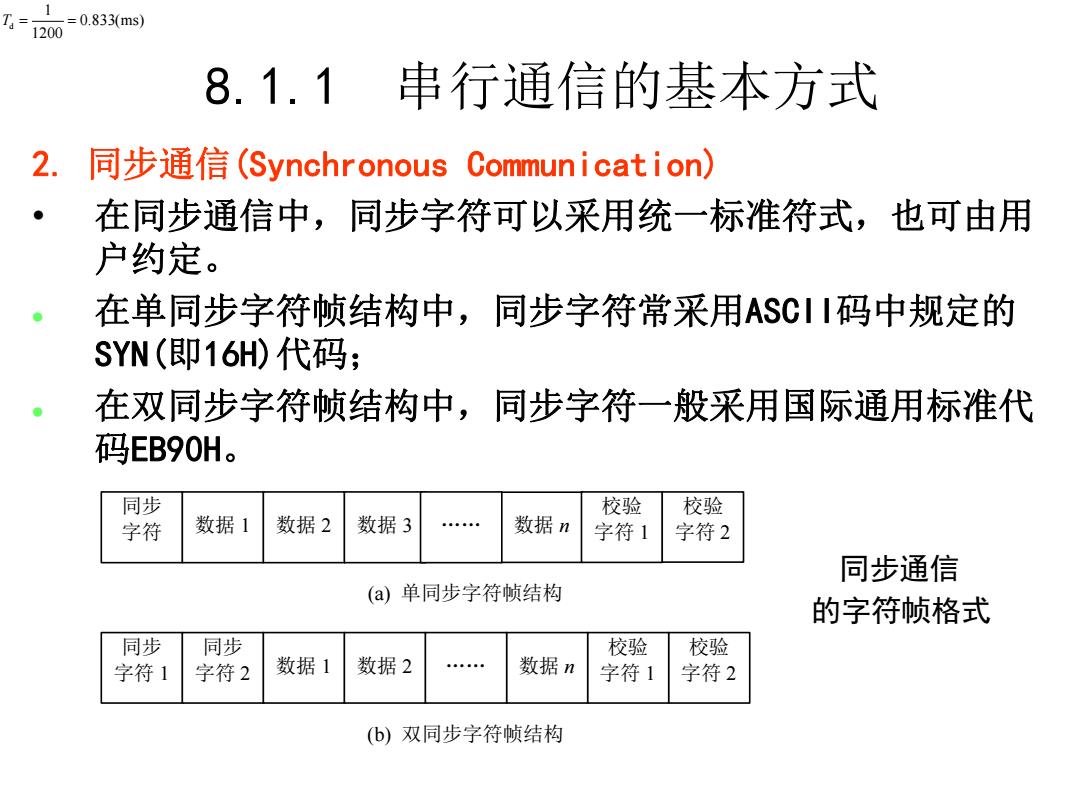

T1200 =0.833(ms) 8.1.1 串行通信的基本方式 2.同步通信(Synchronous Communicat ion) 在同步通信中，同步字符可以采用统一标准符式，也可由用 户约定。 在单同步字符帧结构中，同步字符常采用ASCI码中规定的 SYN(即16H)代码； 在双同步字符帧结构中，同步字符一般采用国际通用标准代 码EB90H。 同步 校验 校验 字符 数据1 数据2 数据3 005年年 数据n 字符1 字符2 同步通信 (a)单同步字符帧结构 的字符帧格式 同步 同步 校验 校验 字符1 字符2 数据1 数据2 808080 数据n 字符1 字符2 (b)双同步字符帧结构
8.1.1 串行通信的基本方式 2. 同步通信(Synchronous Communication) • 在同步通信中，同步字符可以采用统一标准符式，也可由用 户约定。 l 在单同步字符帧结构中，同步字符常采用ASCII码中规定的 SYN(即16H)代码； l 在双同步字符帧结构中，同步字符一般采用国际通用标准代 码EB90H。 d 1 0.833(ms) 1200 T 同步 字符 1 同步 字符 2 数据 1 数据 2 校验 字符 2 校验 数据 字符 1 n (b) 双同步字符帧结构 …… • 同步 字符 数据 1 数据 2 数据 3 (a) 单同步字符帧结构 …… 数据 n • • 校验 字符 1 校验 字符 2 同步通信 的字符帧格式
=0.833(ms) 1200 8.1.1 串行通信的基本方式 2.异步通信与同步通信的特点 异步通信的优点是不需要传送同步脉冲，字符帧长度也不 受限制，故所需设备简单 异步通信的缺点是字符帧中因包含有起始位和停止位而降 低了有效数据的传输速率 同步通信的优点是传输速率较高，通常可达560006ⅰt/s或 更高。 同步通信的缺点是要求发送时钟和接收时钟保持严格同步， 故发送时钟除应和发送波特率保持一致外，还要求把它同 时传送到接收端去
8.1.1 串行通信的基本方式 2.异步通信与同步通信的特点 l 异步通信的优点是不需要传送同步脉冲，字符帧长度也不 受限制，故所需设备简单。 l 异步通信的缺点是字符帧中因包含有起始位和停止位而降 低了有效数据的传输速率。 l 同步通信的优点是传输速率较高，通常可达56000bit/s或 更高。 l 同步通信的缺点是要求发送时钟和接收时钟保持严格同步， 故发送时钟除应和发送波特率保持一致外，还要求把它同 时传送到接收端去。 d 1 0.833(ms) 1200 T

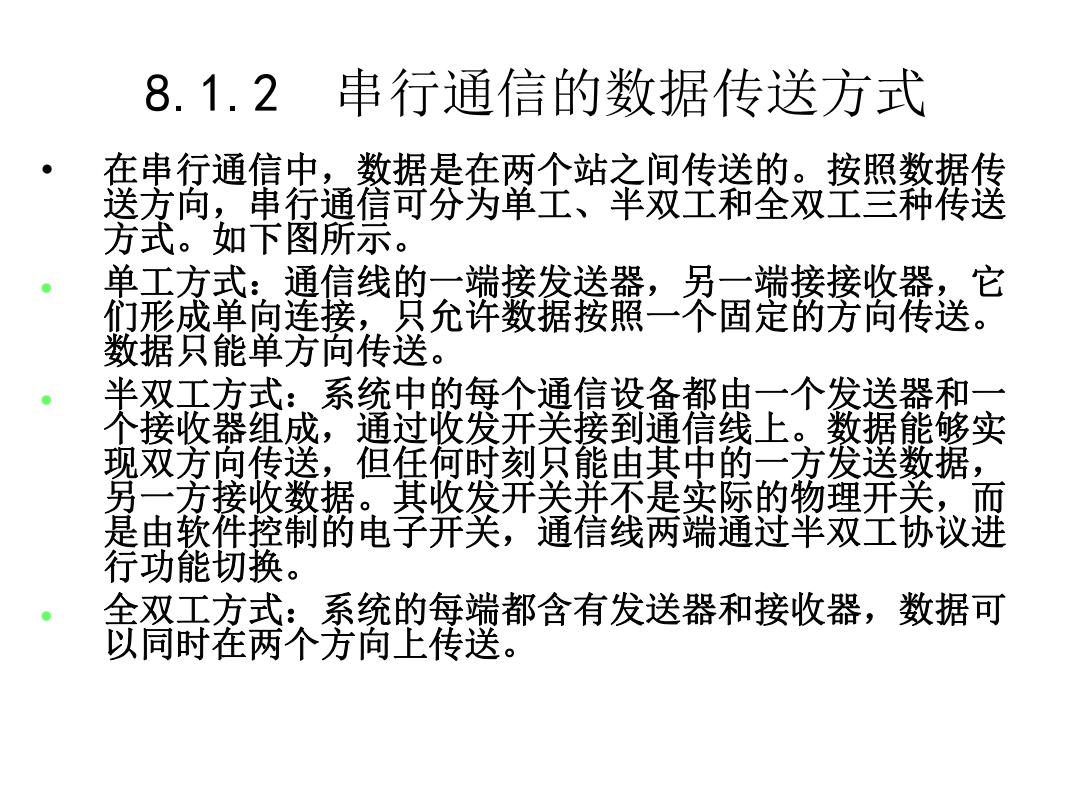

8.1.2 串行通信的数据传送方式 在串行通信中，数据是在两个站之间传送的。按照数据传 送方向，串行通信可分为单工、半双工和全双工三种传送 方式。如下图所示。 单工方式：通信线的一端接发送器，另一端接接收器，它 们形成单向连接，只允许数据按照一个固定的方向传送。 数据只能单方向传送。 半双工方式：系统中的每个通信设备都由一个发送器和一 个接收器组成，通过收发开关接到通信线上。数据能够实 现双方向传送，但任何时刻只能由其中的一方发送数据， 另一方接收数据。其收发开关并不是实际的物理开关，而 是由软件控制的电子开关，通信线两端通过半双工协议进 行功能切换。 全双工方式：系统的每端都含有发送器和接收器，数据可 以同时在两个方向上传送
8.1.2 串行通信的数据传送方式 • 在串行通信中，数据是在两个站之间传送的。按照数据传 送方向，串行通信可分为单工、半双工和全双工三种传送 方式。如下图所示。 l 单工方式：通信线的一端接发送器，另一端接接收器，它 们形成单向连接，只允许数据按照一个固定的方向传送。 数据只能单方向传送。 l 半双工方式：系统中的每个通信设备都由一个发送器和一 个接收器组成，通过收发开关接到通信线上。数据能够实 现双方向传送，但任何时刻只能由其中的一方发送数据， 另一方接收数据。其收发开关并不是实际的物理开关，而 是由软件控制的电子开关，通信线两端通过半双工协议进 行功能切换。 l 全双工方式：系统的每端都含有发送器和接收器，数据可 以同时在两个方向上传送

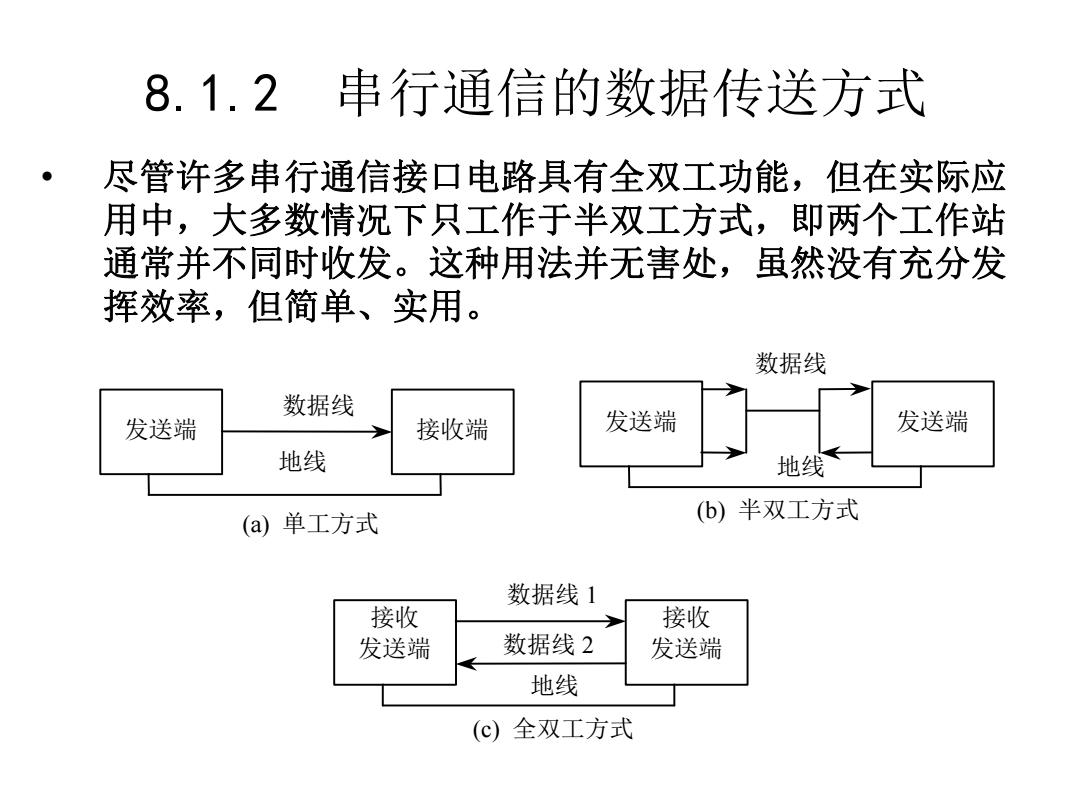

8.1.2 串行通信的数据传送方式 尽管许多串行通信接口电路具有全双工功能，但在实际应 用中，大多数情况下只工作于半双工方式，即两个工作站 通常并不同时收发。这种用法并无害处，虽然没有充分发 挥效率，但简单、实用。 数据线 数据线 发送端 接收端 发送端 发送端 地线 地线 (a)单工方式 (b)半双工方式 数据线1 接收 接收 发送端 数据线2 发送端 地线 (c)全双工方式
8.1.2 串行通信的数据传送方式 • 尽管许多串行通信接口电路具有全双工功能，但在实际应 用中，大多数情况下只工作于半双工方式，即两个工作站 通常并不同时收发。这种用法并无害处，虽然没有充分发 挥效率，但简单、实用。 地线 数据线 1 数据线 2 接收 发送端 接收 发送端 地线 数据线 发送端 接收端 地线 发送端 发送端 数据线 (a) 单工方式 (b) 半双工方式 (c) 全双工方式
