教学目的 ·掌握串行通信基础知识。 ·了解常用的串行通信总线标准。 掌握MCS-51单片机的串行通信的基本原理。 学习重点和难点 ·MCS-51单片机串行通信的基本原理。 ·单片机串行通信的应用
教学目的 • 掌握串行通信基础知识。 • 了解常用的串行通信总线标准。 • 掌握MCS-51单片机的串行通信的基本原理。 • MCS-51单片机串行通信的基本原理。 • 单片机串行通信的应用
第8章 串行通信 ·8.1 串行通信概述 ·8.2常用的串行通信总线 ·8.3MCS-51的串行接口 ·8.4MCS-51单片机之间的通信 ·本章小结 ·习题
第8章 串行通信 • 8.1 串行通信概述 • 8.2 常用的串行通信总线 • 8.3 MCS-51的串行接口 • 8.4 MCS-51单片机之间的通信 • 本章小结 • 习题
8.1 串行通信概述 。8.1.1 串行通信的基本方式 。8.1.2 串行通信的数据传送方式 。8.1.3 串行通信接口电路 可
8.1 串行通信概述 • 8.1.1 串行通信的基本方式 • 8.1.2 串行通信的数据传送方式 • 8.1.3 串行通信接口电路

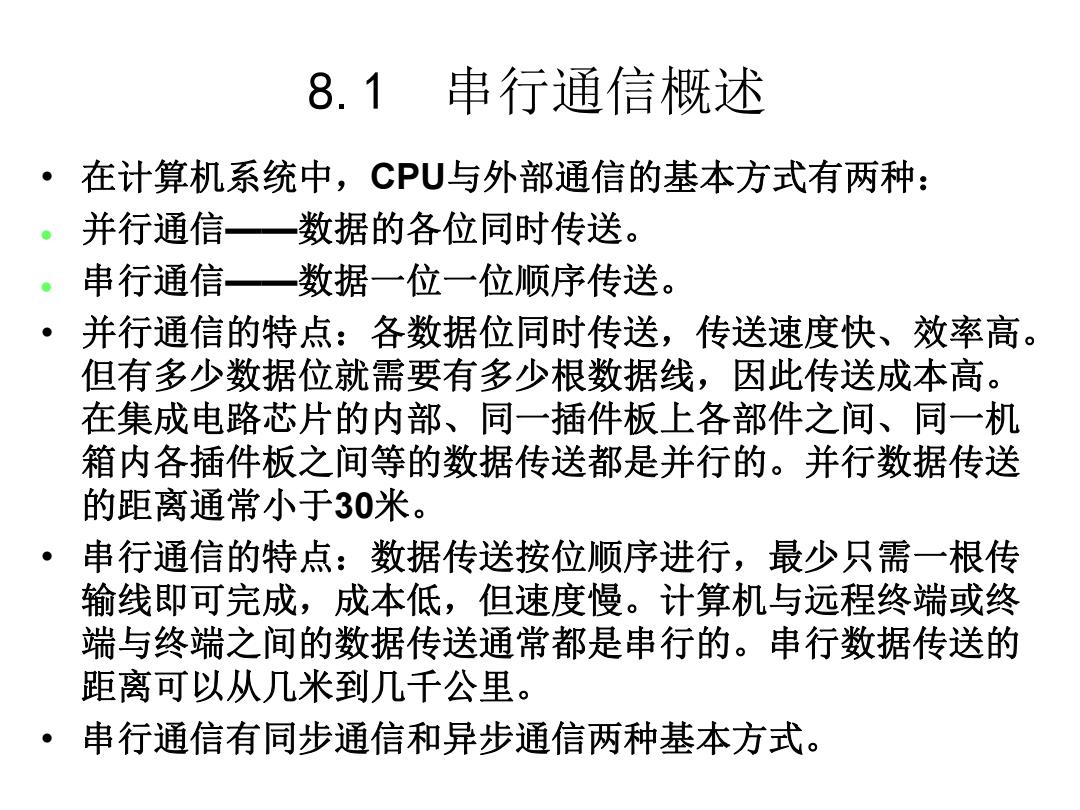

8.1 串行通信概述 在计算机系统中，CPU与外部通信的基本方式有两种： 并行通信一数据的各位同时传送。 串行通信一数据一位一位顺序传送。 并行通信的特点：各数据位同时传送，传送速度快、效率高。 但有多少数据位就需要有多少根数据线，因此传送成本高。 在集成电路芯片的内部、同一插件板上各部件之间、同一机 箱内各插件板之间等的数据传送都是并行的。并行数据传送 的距离通常小于30米。 串行通信的特点：数据传送按位顺序进行，最少只需一根传 输线即可完成，成本低，但速度慢。计算机与远程终端或终 端与终端之间的数据传送通常都是串行的。串行数据传送的 距离可以从几米到几千公里。 ,串行通信有同步通信和异步通信两种基本方式
8.1 串行通信概述 • 在计算机系统中，CPU与外部通信的基本方式有两种： l 并行通信——数据的各位同时传送。 l 串行通信——数据一位一位顺序传送。 • 并行通信的特点：各数据位同时传送，传送速度快、效率高。 但有多少数据位就需要有多少根数据线，因此传送成本高。 在集成电路芯片的内部、同一插件板上各部件之间、同一机 箱内各插件板之间等的数据传送都是并行的。并行数据传送 的距离通常小于30米。 • 串行通信的特点：数据传送按位顺序进行，最少只需一根传 输线即可完成，成本低，但速度慢。计算机与远程终端或终 端与终端之间的数据传送通常都是串行的。串行数据传送的 距离可以从几米到几千公里。 • 串行通信有同步通信和异步通信两种基本方式

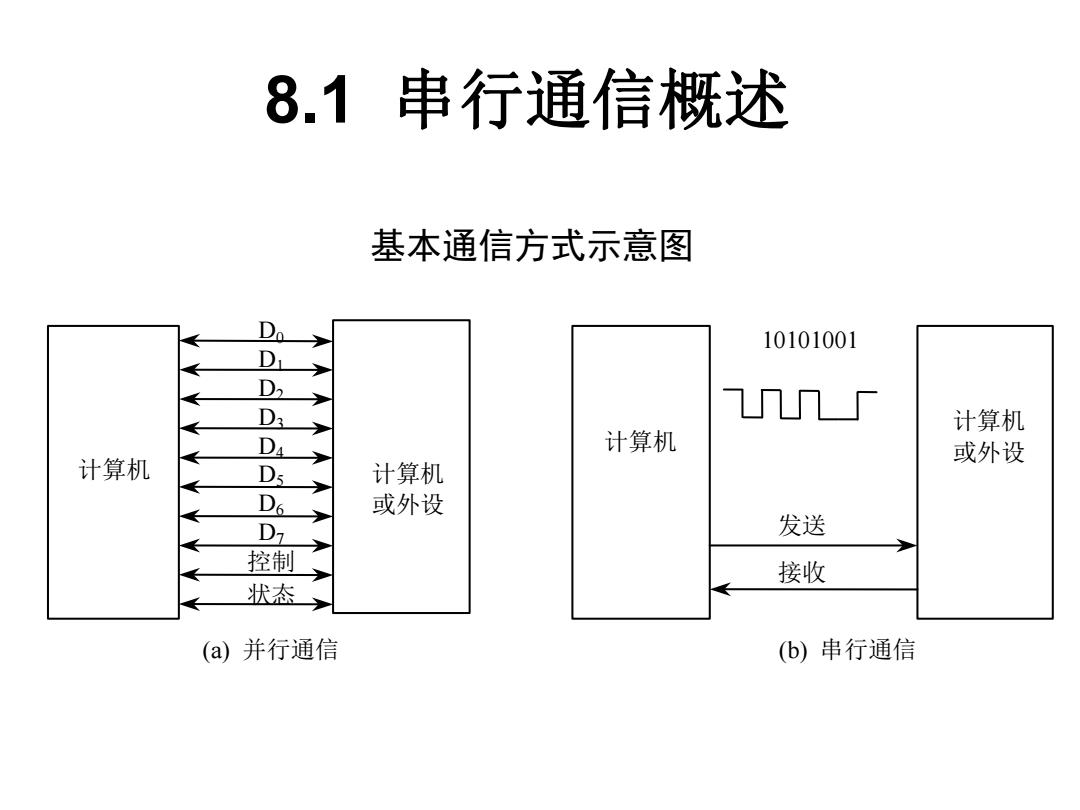

8.1串行通信概述 基本通信方式示意图 10101001 D D D: 计算机 Di 计算机 或外设 计算机 Dj 计算机 D6 或外设 D7 发送 控制 接收 状态， (a)并行通信 (b)串行通信
8.1 串行通信概述 发送 接收 D0 D1 D2 D3 D4 D5 D6 D7 控制 状态 1 0 1 0 1 0 0 1 1 0 1 0 1 0 0 1 计算机 或外设 计算机 计算机 计算机 或外设 (a) 并行通信 (b) 串行通信 10101001 基本通信方式示意图
