8.1.1 串行通信的基本方式 1.异步通信方式(Asynchronous Communicat ion), 在异步通信中，数据通常是以字符（或字节）为单位组成字符 帧传送的。字符帧由发送端一帧一帧地发送，通过传输线被 接收设备一帧一帧地接收。发送端和接收端可以有各自的时 钟来控制数据的发送和接收，这两个时钟源彼此独立，互不 同步。 在异步通信中，接收端是依靠字符帧格式来判断发送端是何 时开始发送及何时结束发送。平时，发送线为高电平（逻辑 “1”),每当接收端检测到传输线上发送过来的低电平逻辑 “0”(字符帧中起始位)时，就知道发送端已开始发送，每 当接收端接收到字符帧中的停止位时，就知道一帧字符信息 己发送完毕
8.1.1 串行通信的基本方式 1. 异步通信方式(Asynchronous Communication) • 在异步通信中，数据通常是以字符(或字节)为单位组成字符 帧传送的。字符帧由发送端一帧一帧地发送，通过传输线被 接收设备一帧一帧地接收。发送端和接收端可以有各自的时 钟来控制数据的发送和接收，这两个时钟源彼此独立，互不 同步。 • 在异步通信中，接收端是依靠字符帧格式来判断发送端是何 时开始发送及何时结束发送。平时，发送线为高电平(逻辑 “1”)，每当接收端检测到传输线上发送过来的低电平逻辑 “0”(字符帧中起始位)时，就知道发送端已开始发送，每 当接收端接收到字符帧中的停止位时，就知道一帧字符信息 己发送完毕

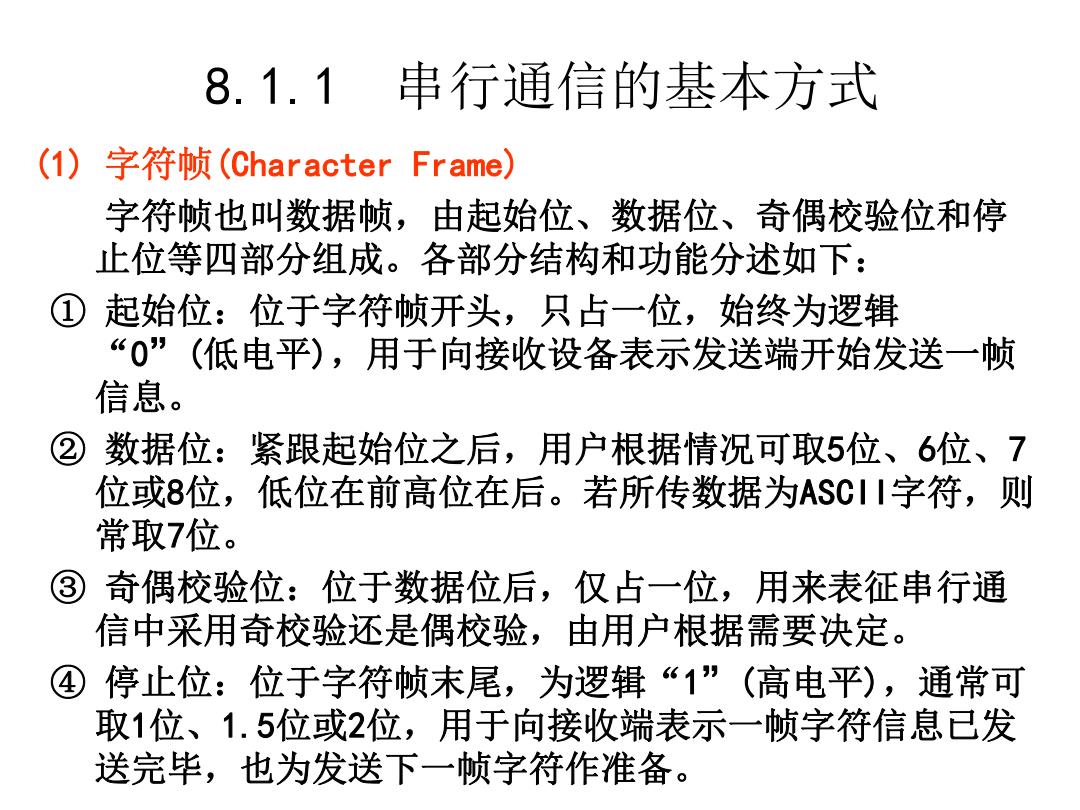

8.1.1 串行通信的基本方式 (1) 字符帧(Character Frame) 字符帧也叫数据帧，由起始位、数据位、奇偶校验位和停 止位等四部分组成。各部分结构和功能分述如下： 起始位：位于字符帧开头，只占一位，始终为逻辑 “0”(低电平)，用于向接收设备表示发送端开始发送一帧 信息。 2 数据位：紧跟起始位之后，用户根据情况可取5位、6位、7 位或8位，低位在前高位在后。若所传数据为ASCI I字符，则 常取7位。 3 奇偶校验位：位于数据位后，仅占一位，用来表征串行通 信中采用奇校验还是偶校验，由用户根据需要决定。 ④ 停止位：位于字符帧末尾，为逻辑“1”（高电平），通常可 取1位、1.5位或2位，用于向接收端表示一帧字符信息已发 送完毕，也为发送下一帧字符作准备
8.1.1 串行通信的基本方式 (1) 字符帧(Character Frame) 字符帧也叫数据帧，由起始位、数据位、奇偶校验位和停 止位等四部分组成。各部分结构和功能分述如下： ① 起始位：位于字符帧开头，只占一位，始终为逻辑 “0”(低电平)，用于向接收设备表示发送端开始发送一帧 信息。 ② 数据位：紧跟起始位之后，用户根据情况可取5位、6位、7 位或8位，低位在前高位在后。若所传数据为ASCII字符，则 常取7位。 ③ 奇偶校验位：位于数据位后，仅占一位，用来表征串行通 信中采用奇校验还是偶校验，由用户根据需要决定。 ④ 停止位：位于字符帧末尾，为逻辑“1”(高电平)，通常可 取1位、1.5位或2位，用于向接收端表示一帧字符信息已发 送完毕，也为发送下一帧字符作准备
8.1.1 串行通信的基本方式 (1)字符帧(Character Frame) 在串行通信中，发送端一帧一帧发送信息，接收端一帧一帧 接收信息。两相邻字符帧之间可以无空闲位，也可以有若干 空闲位，这由用户根据需要决定。 句倘 起始位 校验 停止位 0Do D1 D2 D3 D4 Ds Do D7 0/11 (a)无空闲位字符帧 起 停 始 奇偶 止 位 位 8位数据 校验 空闲位 D D D2 D:D4 Ds Do D 0/1 (b)有空闲位字符帧 异步通信的字符帧格式
8.1.1 串行通信的基本方式 (1) 字符帧(Character Frame) 在串行通信中，发送端一帧一帧发送信息，接收端一帧一帧 接收信息。两相邻字符帧之间可以无空闲位，也可以有若干 空闲位，这由用户根据需要决定。 异步通信的字符帧格式

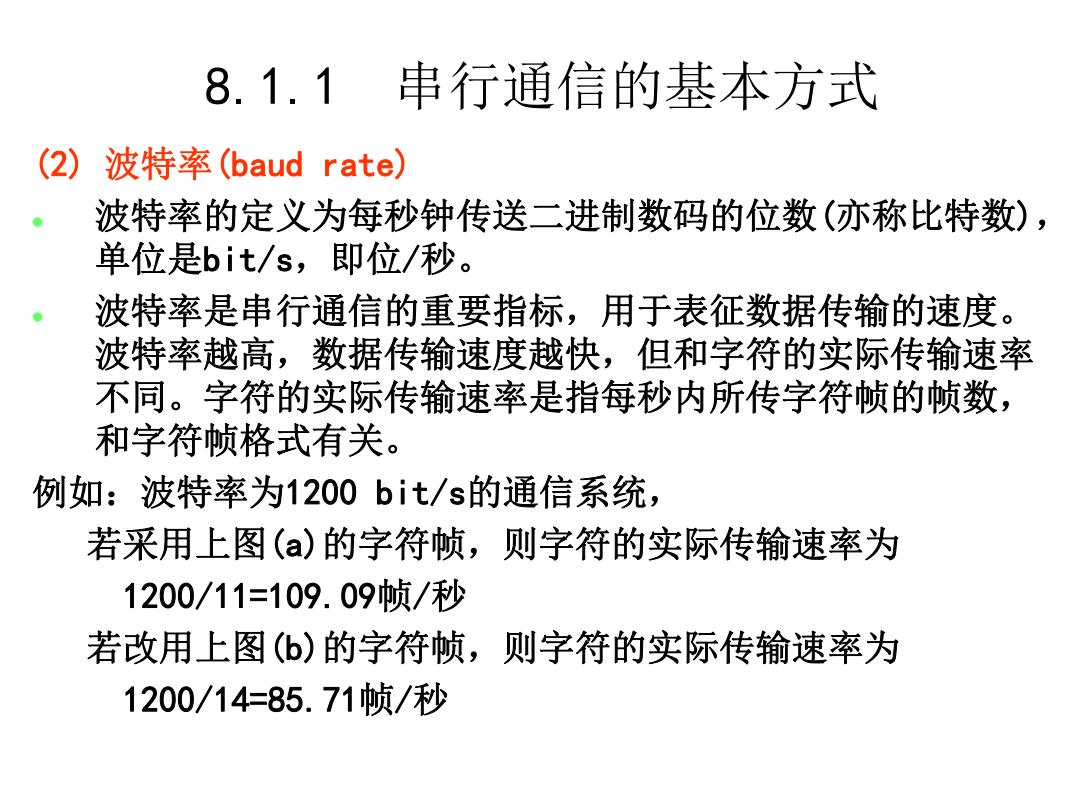

8.1.1 串行通信的基本方式 (2) 波特率(baud rate) 波特率的定义为每秒钟传送二进制数码的位数（亦称比特数）， 单位是bit/s,即位/秒。 波特率是串行通信的重要指标，用于表征数据传输的速度。 波特率越高，数据传输速度越快，但和字符的实际传输速率 不同。字符的实际传输速率是指每秒内所传字符帧的帧数， 和字符帧格式有关。 例如：波特率为1200bit/s的通信系统， 若采用上图(a)的字符帧，则字符的实际传输速率为 1200/11=109.09帧/秒 若改用上图(b)的字符帧，则字符的实际传输速率为 1200/14=85.71帧/秒
8.1.1 串行通信的基本方式 (2) 波特率(baud rate) l 波特率的定义为每秒钟传送二进制数码的位数(亦称比特数)， 单位是bit/s，即位/秒。 l 波特率是串行通信的重要指标，用于表征数据传输的速度。 波特率越高，数据传输速度越快，但和字符的实际传输速率 不同。字符的实际传输速率是指每秒内所传字符帧的帧数， 和字符帧格式有关。 例如：波特率为1200 bit/s的通信系统， 若采用上图(a)的字符帧，则字符的实际传输速率为 1200/11=109.09帧/秒 若改用上图(b)的字符帧，则字符的实际传输速率为 1200/14=85.71帧/秒

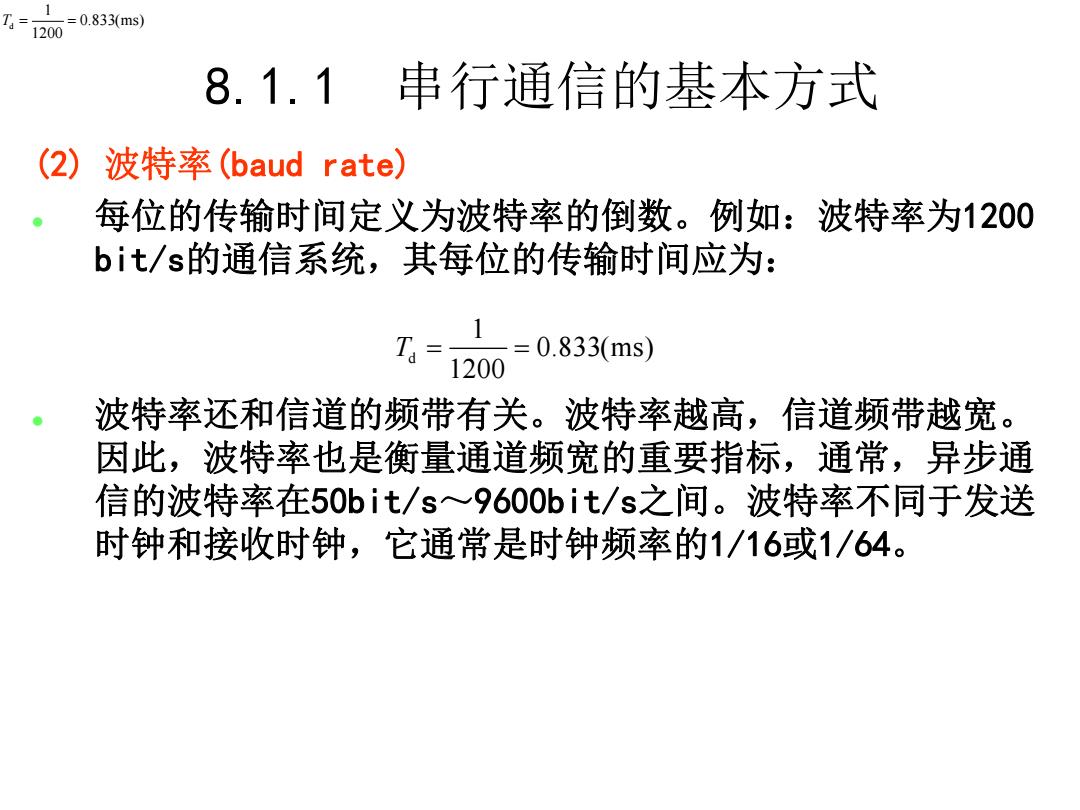

=0.833(ms) 1200 8.1.1 串行通信的基本方式 (2) 波特率(baud rate) 每位的传输时间定义为波特率的倒数。例如：波特率为1200 bit/s的通信系统，其每位的传输时间应为： To= =0.833ms) 1200 波特率还和信道的频带有关。波特率越高，信道频带越宽。 因此，波特率也是衡量通道频宽的重要指标，通常，异步通 信的波特率在50bit/s~9600bit/s之间。波特率不同于发送 时钟和接收时钟，它通常是时钟频率的1/16或1/64
8.1.1 串行通信的基本方式 (2) 波特率(baud rate) l 每位的传输时间定义为波特率的倒数。例如：波特率为1200 bit/s的通信系统，其每位的传输时间应为： l 波特率还和信道的频带有关。波特率越高，信道频带越宽。 因此，波特率也是衡量通道频宽的重要指标，通常，异步通 信的波特率在50bit/s～9600bit/s之间。波特率不同于发送 时钟和接收时钟，它通常是时钟频率的1/16或1/64。 d 1 0.833(ms) 1200 T d 1 0.833(ms) 1200 T
