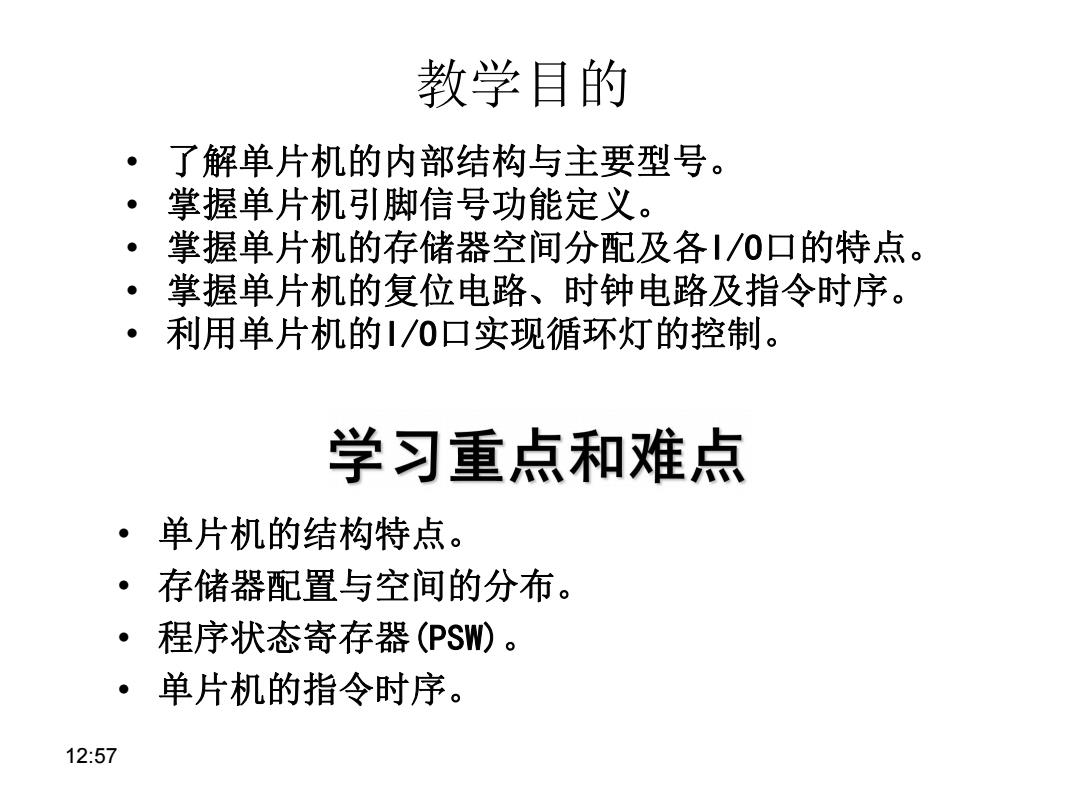

教学目的 了解单片机的内部结构与主要型号。 掌握单片机引脚信号功能定义。 掌握单片机的存储器空间分配及各1/0口的特点。 ● 掌握单片机的复位电路、时钟电路及指令时序。 利用单片机的/0口实现循环灯的控制。 学习重点和难点 单片机的结构特点。 ·存储器配置与空间的分布。 程序状态寄存器(PSW)。 ·单片机的指令时序。 12:57
教学目的 • 了解单片机的内部结构与主要型号。 • 掌握单片机引脚信号功能定义。 • 掌握单片机的存储器空间分配及各I/O口的特点。 • 掌握单片机的复位电路、时钟电路及指令时序。 • 利用单片机的I/O口实现循环灯的控制。 • 单片机的结构特点。 • 存储器配置与空间的分布。 • 程序状态寄存器(PSW)。 • 单片机的指令时序。 12:57
第2章 单片机的结构原理与 简单应用 。2.1 单片机的结构与原理 2.2 单片机的存储器 2.3 单片机的输入/输出端口 2.4 时钟电路 2.5 复位电路 2.6常用单片机功能简介 本章小结 习题 12:57
第2章 单片机的结构原理与 简单应用 • 2.1 单片机的结构与原理 • 2.2 单片机的存储器 • 2.3 单片机的输入/输出端口 • 2.4 时钟电路 • 2.5 复位电路 • 2.6 常用单片机功能简介 • 本章小结 • 习题 12:57
2.1 单片机的结构与原理 °2.1.1 8051单片机的基本组成 。2.1.2 8051单片机的内部结构 。2.1.3 8051单片机的引脚及功能 。2.1.4 单片机的工作原理 可 12:57
2.1 单片机的结构与原理 • 2.1.1 8051单片机的基本组成 • 2.1.2 8051单片机的内部结构 • 2.1.3 8051单片机的引脚及功能 • 2.1.4 单片机的工作原理 12:57

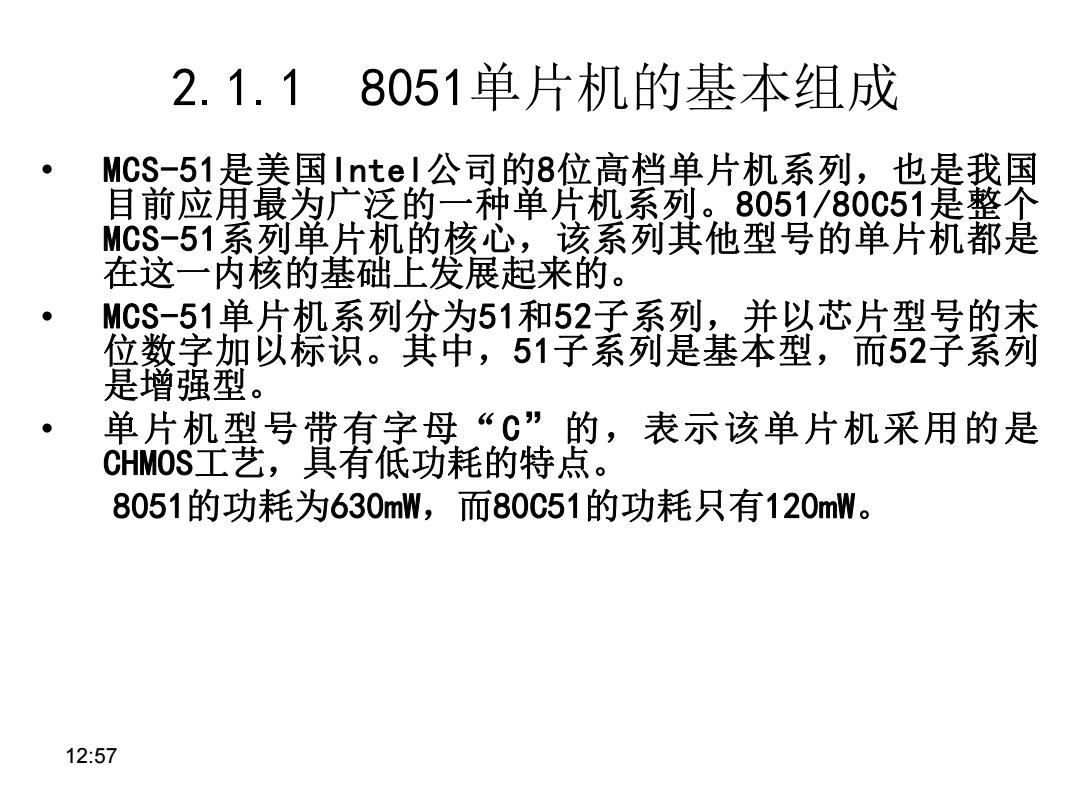

2.1.1 8051单片机的基本组成 MCS-51是美国Intel公司的8位高档单片机系列，也是我国 目前应用最为广泛的一种单片机系列。8051/80C51是整个 MCS-51系列单片机的核心，该系列其他型号的单片机都是 在这一内核的基础上发展起来的。 MCS-51单片机系列分为51和52子系列，并以芯片型号的末 位数字加以标识。其中，51子系列是基本型，而52子系列 是增强型。 ● 单片机型号带有字母“C”的，表示该单片机采用的是 CHMOS.工艺，具有低功耗的特点。 8051的功耗为630mW,而80C51的功耗只有120mW。 12:57
2.1.1 8051单片机的基本组成 • MCS-51是美国Intel公司的8位高档单片机系列，也是我国 目前应用最为广泛的一种单片机系列。8051/80C51是整个 MCS-51系列单片机的核心，该系列其他型号的单片机都是 在这一内核的基础上发展起来的。 • MCS-51单片机系列分为51和52子系列，并以芯片型号的末 位数字加以标识。其中，51子系列是基本型，而52子系列 是增强型。 • 单片机型号带有字母“C”的，表示该单片机采用的是 CHMOS工艺，具有低功耗的特点。 8051的功耗为630mW，而80C51的功耗只有120mW。 12:57

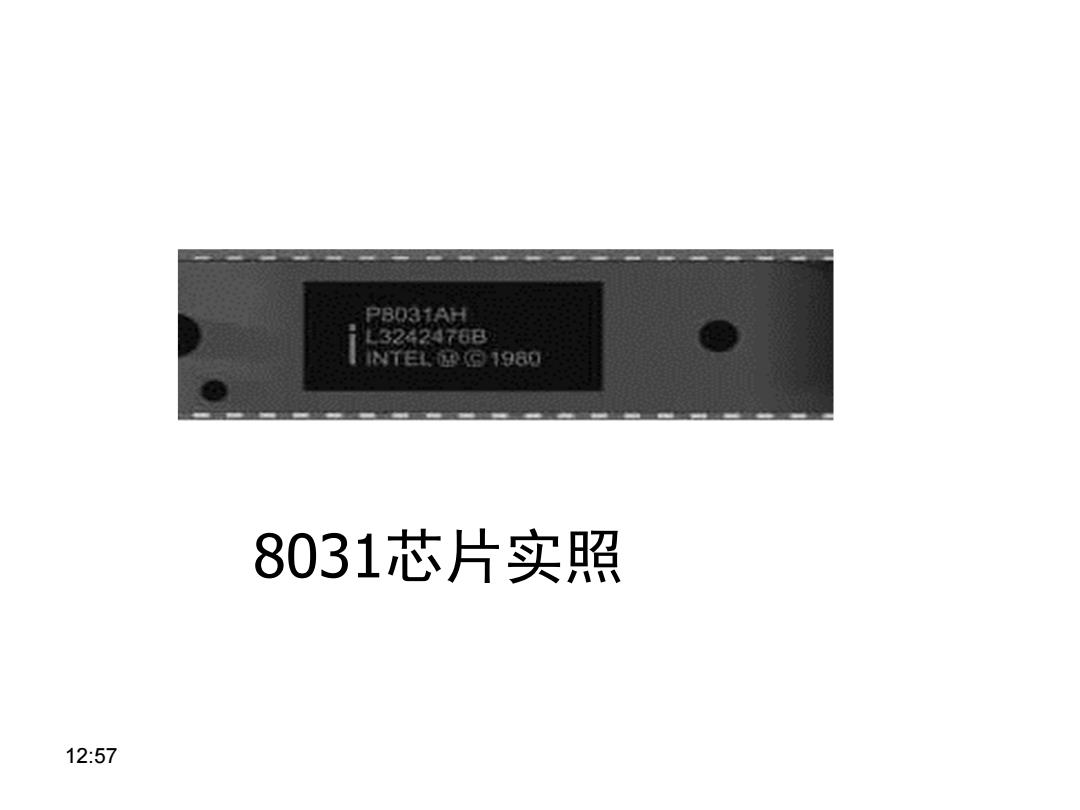

P8031AH 3242476B WTEL⊙1980 8031芯片实照 12:57
8031芯片实照 12:57
