华联 第二节半导体二极管及其应用
第二节 半导体二极管及其应用

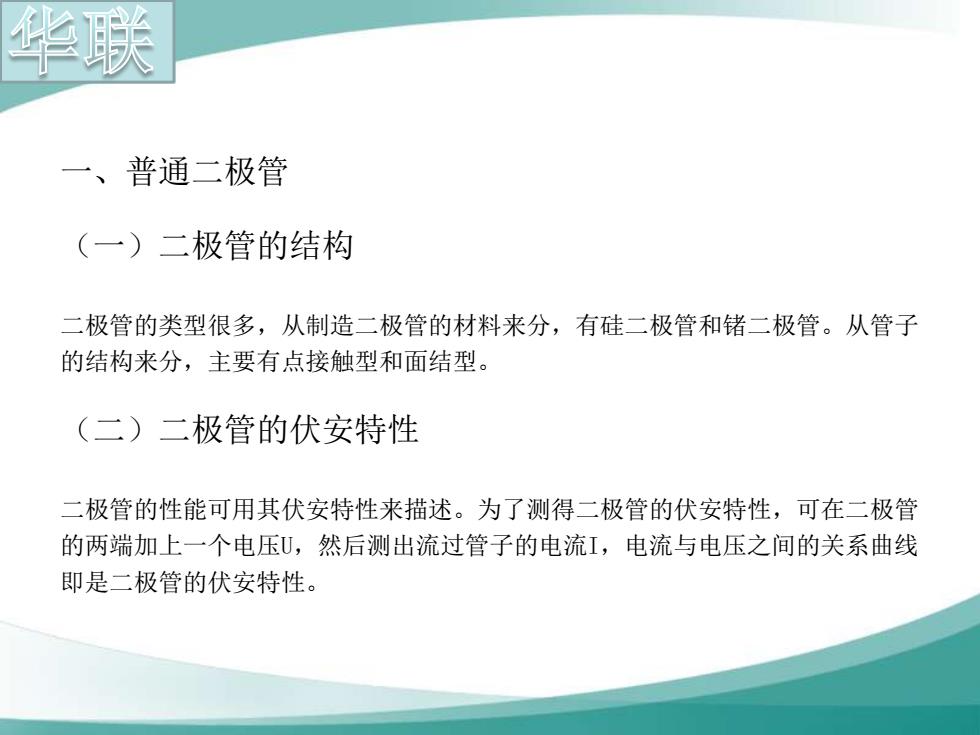

华联 一、普通二极管 (一)二极管的结构 二极管的类型很多，从制造二极管的材料来分，有硅二极管和锗二极管。从管子 的结构来分，主要有点接触型和面结型。 (二)二极管的伏安特性 二极管的性能可用其伏安特性来描述。为了测得二极管的伏安特性，可在二极管 的两端加上一个电压U,然后测出流过管子的电流I,电流与电压之间的关系曲线 即是二极管的伏安特性
一、普通二极管 （一）二极管的结构 二极管的类型很多，从制造二极管的材料来分，有硅二极管和锗二极管。从管子 的结构来分，主要有点接触型和面结型。 （二）二极管的伏安特性 二极管的性能可用其伏安特性来描述。为了测得二极管的伏安特性，可在二极管 的两端加上一个电压U，然后测出流过管子的电流I，电流与电压之间的关系曲线 即是二极管的伏安特性
华联 1.正向特性 当加在二极管上的正向电压比较小时，正向电流很小，几乎等于零。只有当加在 二极管两端的正向电压超过某一数值时，正向电流才明显地增大。正向特性上的 这一数值通常称为“死区电压”。 2.反向特性 当在二极管上加上反向电压时，反向电流的数值很小。而且当反向电压超过零点 几伏以后，反向电流不再随着反向电压而增大，即达到了饱和，这个电流称为反 向饱和电流。 3.二极管的电容效应 (1)势垒电容Cb (2)扩散电容Cd
1. 正向特性 当加在二极管上的正向电压比较小时，正向电流很小，几乎等于零。只有当加在 二极管两端的正向电压超过某一数值时，正向电流才明显地增大。正向特性上的 这一数值通常称为“死区电压”。 2. 反向特性 当在二极管上加上反向电压时，反向电流的数值很小。而且当反向电压超过零点 几伏以后，反向电流不再随着反向电压而增大，即达到了饱和，这个电流称为反 向饱和电流。 3. 二极管的电容效应 （1） 势垒电容Cb （2） 扩散电容Cd

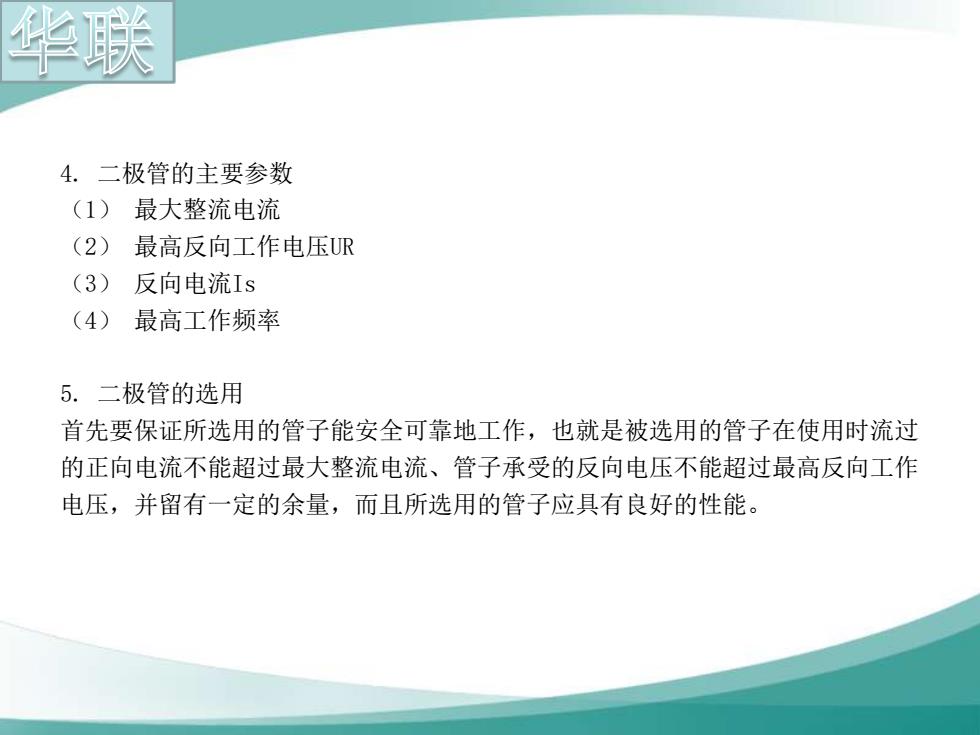

华联 4.二极管的主要参数 (1)最大整流电流 (2)最高反向工作电压UR (3)反向电流Is (4)最高工作频率 5.二极管的选用 首先要保证所选用的管子能安全可靠地工作，也就是被选用的管子在使用时流过 的正向电流不能超过最大整流电流、管子承受的反向电压不能超过最高反向工作 电压，并留有一定的余量，而且所选用的管子应具有良好的性能
4. 二极管的主要参数 （1） 最大整流电流 （2） 最高反向工作电压UR （3） 反向电流Is （4） 最高工作频率 5. 二极管的选用 首先要保证所选用的管子能安全可靠地工作，也就是被选用的管子在使用时流过 的正向电流不能超过最大整流电流、管子承受的反向电压不能超过最高反向工作 电压，并留有一定的余量，而且所选用的管子应具有良好的性能

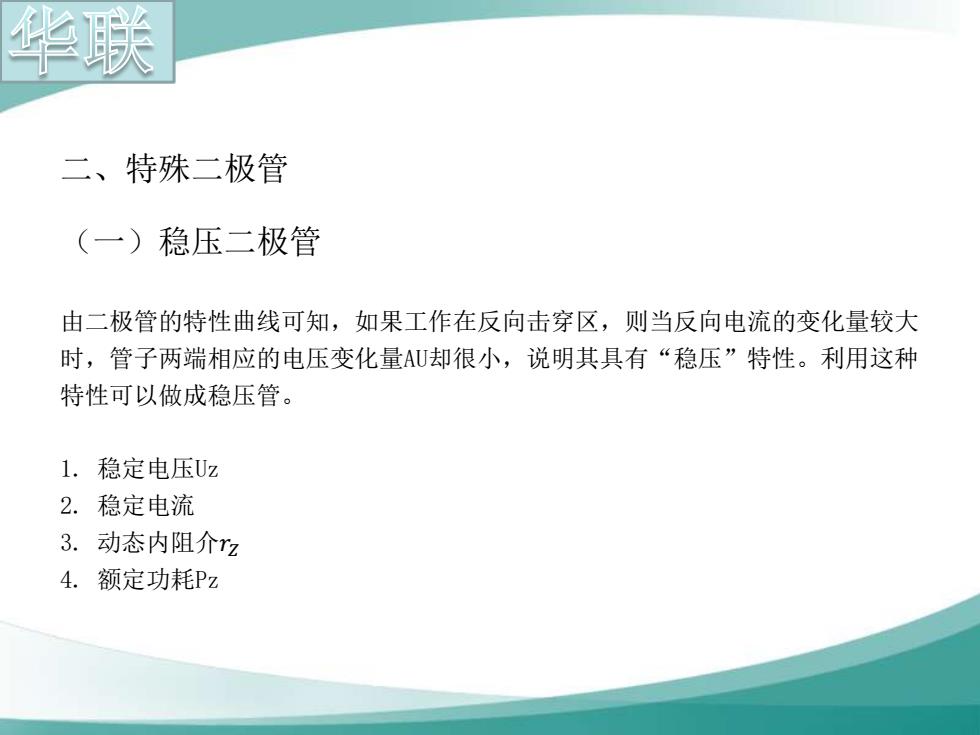

华联 二、特殊二极管 (一)稳压二极管 由二极管的特性曲线可知，如果工作在反向击穿区，则当反向电流的变化量较大 时，管子两端相应的电压变化量AU却很小，说明其具有“稳压”特性。利用这种 特性可以做成稳压管。 1.稳定电压Uz 2.稳定电流 3. 动态内阻介2 4.额定功耗Pz
二、特殊二极管 （一）稳压二极管 由二极管的特性曲线可知，如果工作在反向击穿区，则当反向电流的变化量较大 时，管子两端相应的电压变化量AU却很小，说明其具有“稳压”特性。利用这种 特性可以做成稳压管。 1. 稳定电压Uz 2. 稳定电流 3. 动态内阻介𝑟𝑍 4. 额定功耗Pz
