天免大哥 3 电气测量中的抗干扰技术 电气工程系罗利文Iwuo@sjtu.edu.cn 7 上海交通大 SHANGHAI JIAO TONG UNIVERSITY
电气测量中的抗干扰技术 ▪ 电气工程系 罗利文 lwluo@sjtu.edu.cn
上海文通大￥ SHANGHAI IIAD TONG UNIVERSITY 干扰三要素 干扰源 耦合途径 受扰对象 带电导体 ·分布电容 附近导体 载流导体 空间互感 ·附近回路
Page . 干扰三要素 干扰源 • 带电导体 • 载流导体 耦合途径 • 分布电容 • 空间互感 受扰对象 • 附近导体 • 附近回路
上游充通大￥ SHANGHAI IIAD TONG UNIVERSITY 认识 分布电容 空间电感
认识 分布电容 空间电感

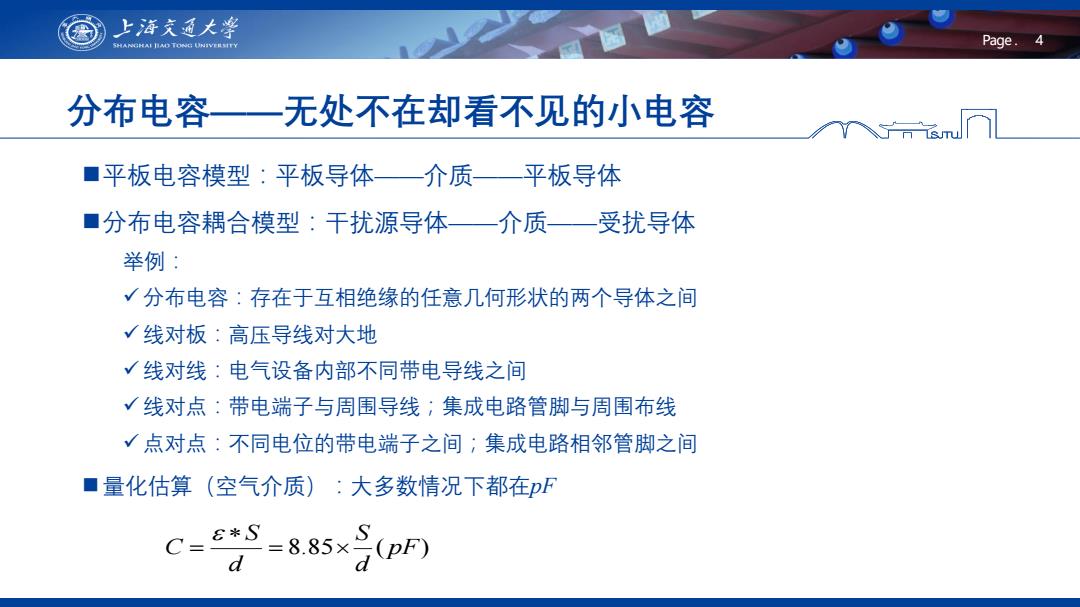

上海文通大学 SHANGHAI IIAD TONC UNIVERSITY Page.4 分布电容 一无处不在却看不见的小电容 ■平板电容模型：平板导体— 介质— 平板导体 ■分布电容耦合模型：干扰源导体—介质一受扰导体 举例： √分布电容：存在于互相绝缘的任意几何形状的两个导体之间 √线对板：高压导线对大地 √线对线：电气设备内部不同带电导线之间 √线对点：带电端子与周围导线；集成电路管脚与周围布线 √点对点：不同电位的带电端子之间；集成电路相邻管脚之间 ■量化估算（空气介质）：大多数情况下都在F C==885×pP)
Page . 4 分布电容——无处不在却看不见的小电容 8.85 ( pF) d S d S C 平板电容模型：平板导体——介质——平板导体 分布电容耦合模型：干扰源导体——介质——受扰导体 举例： 分布电容：存在于互相绝缘的任意几何形状的两个导体之间 线对板：高压导线对大地 线对线：电气设备内部不同带电导线之间 线对点：带电端子与周围导线；集成电路管脚与周围布线 点对点：不同电位的带电端子之间；集成电路相邻管脚之间 量化估算（空气介质）：大多数情况下都在pF
上游文通大学 SHANGHAI IIAD TONG UNIVERSITY Page.5 电感和互感 定义式 物理意义 L L,等于单位电流！流过回路1所产生的与回路1自身铰链的磁链Ψ的大小 自感系数L 对于干扰源，希望L小，意味着回路所产生的磁场干扰小， 例如：对折的电流回路基本不对附近的回路有磁干扰 M等于电流！，所产生的能被其它闭合回路所交链的磁链大小 互感系数M M= 对于受扰回路，希望互感M低，则受扰回路对干扰电流！产生的磁场不敏 感
Page . 5 电感和互感 定义式 物理意义 自感系数L L1等于单位电流I1流过回路1所产生的与回路1自身铰链的磁链1的大小 对于干扰源，希望L1小，意味着回路所产生的磁场干扰小， 例如：对折的电流回路基本不对附近的回路有磁干扰 互感系数M M 等于电流I1所产生的能被其它闭合回路所交链的磁链大小 对于受扰回路，希望互感M 低，则受扰回路对干扰电流I1产生的磁场不敏 感 1 1 1 I L 1 2 I M
