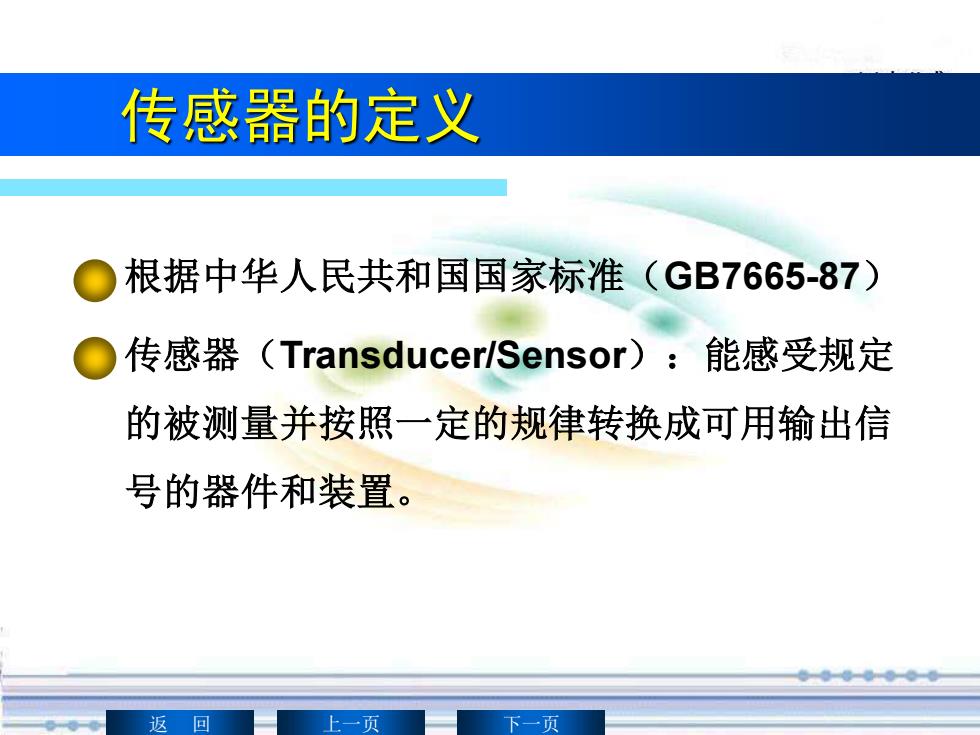

传感器的定义根据中华人民共和国国家标准（GB7665-87）传感器（Transducer/Sensor）：能感受规定的被测量并按照一定的规律转换成可用输出信号的器件和装置。返回上一页页
传感器的定义 ⚫ 根据中华人民共和国国家标准（GB7665-87） ⚫ 传感器（Transducer/Sensor）：能感受规定 的被测量并按照一定的规律转换成可用输出信 号的器件和装置。 返 回 上一页 下一页

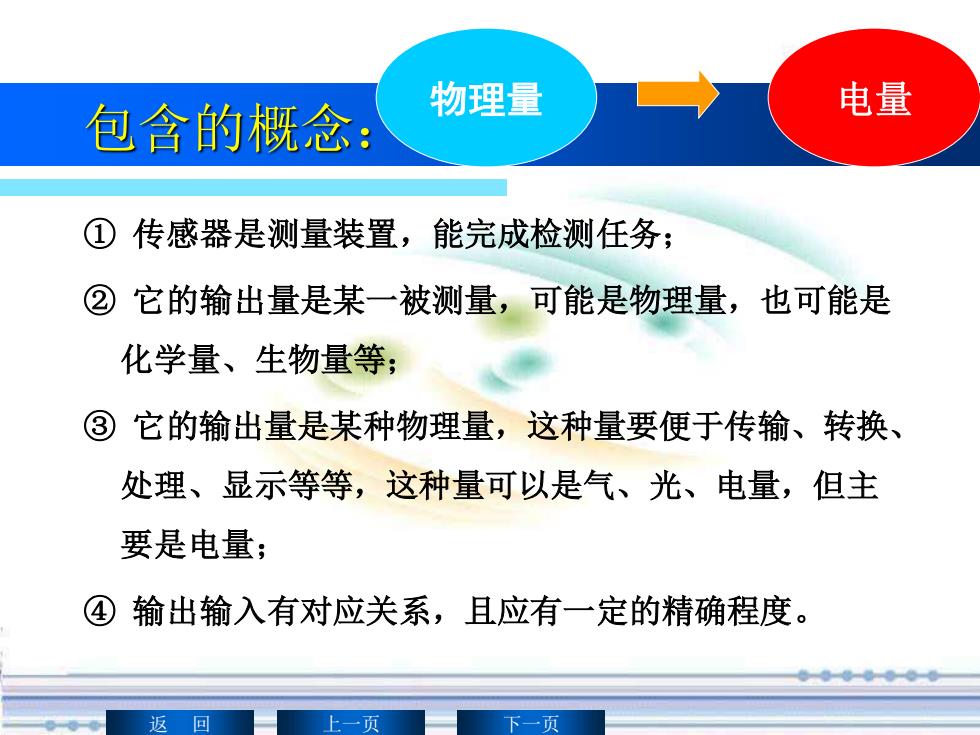

电量物理量包含的概念：传感器是测量装置，能完成检测任务；它的输出量是某一被测量，可能是物理量，也可能是化学量、生物量等它的输出量是某种物理量，这种量要便于传输、转换、处理、显示等等，这种量可以是气、光、电量，但主要是电量；输出输入有对应关系，且应有一定的精确程度。返回上一页页
包含的概念： ① 传感器是测量装置，能完成检测任务； ② 它的输出量是某一被测量，可能是物理量，也可能是 化学量、生物量等； ③ 它的输出量是某种物理量，这种量要便于传输、转换、 处理、显示等等，这种量可以是气、光、电量，但主 要是电量； ④ 输出输入有对应关系，且应有一定的精确程度。 返 回 上一页 下一页 物理量 电量

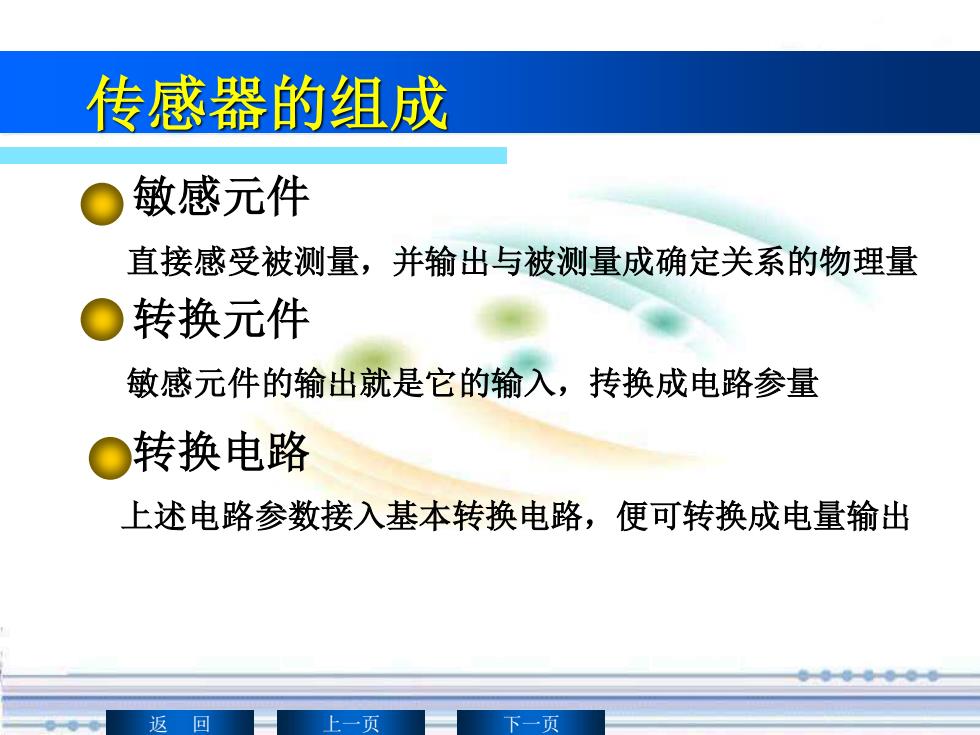

传感器的组成敏感元件直接感受被测量，并输出与被测量成确定关系的物理量转换元件敏感元件的输出就是它的输入，转换成电路参量转换电路上述电路参数接入基本转换电路，便可转换成电量输出返回上一页页
传感器的组成 ⚫ 敏感元件 直接感受被测量，并输出与被测量成确定关系的物理量 转换元件 敏感元件的输出就是它的输入，抟换成电路参量 ⚫ 转换电路 上述电路参数接入基本转换电路，便可转换成电量输出 敏感 元件 转换 元件 转换 电路 被测量 电量 返 回 上一页 下一页
测试与传感oooeMVM
V

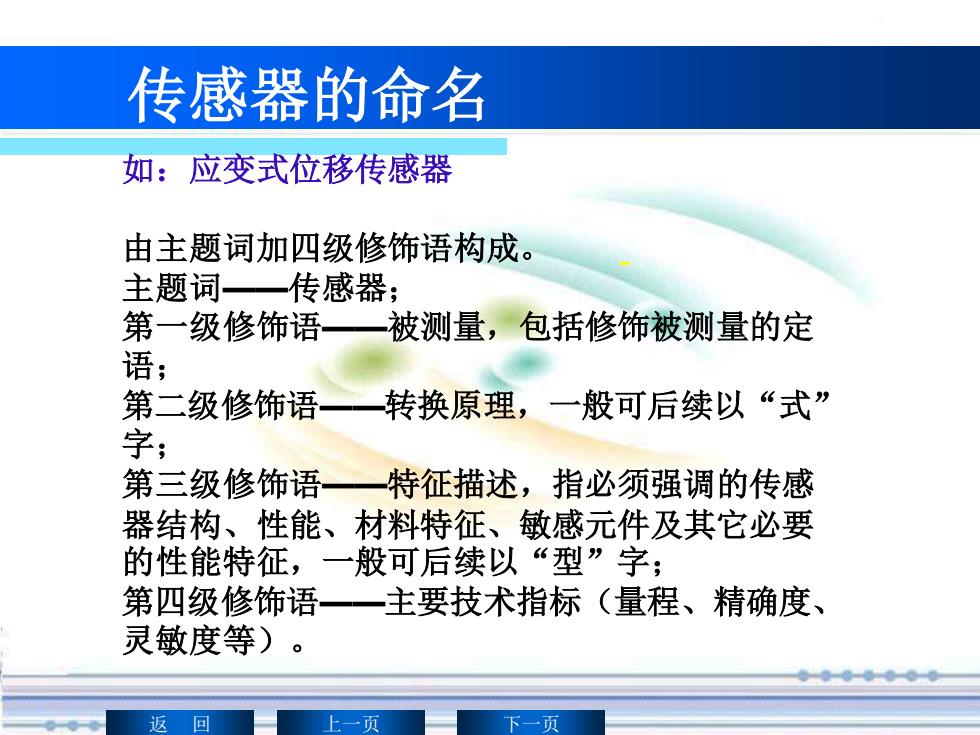

传感器的命名如：应变式位移传感器由主题词加四级修饰语构成主题词一一传感器；第一级修饰语一一被测量，包括修饰被测量的定语；第二级修饰语一一转换原理，一般可后续以“式”字;第三级修饰语一一特征描述，指必须强调的传感器结构、性能、材料特征、敏感元件及其它必要的性能特征，一般可后续以“型”字；第四级修饰语一一主要技术指标（量程、精确度、灵敏度等）。返回上页页
返 回 上一页 下一页 传感器的命名 如：应变式位移传感器 由主题词加四级修饰语构成。 主题词——传感器； 第一级修饰语——被测量，包括修饰被测量的定 语； 第二级修饰语——转换原理，一般可后续以“式” 字； 第三级修饰语——特征描述，指必须强调的传感 器结构、性能、材料特征、敏感元件及其它必要 的性能特征，一般可后续以“型”字； 第四级修饰语——主要技术指标（量程、精确度、 灵敏度等）
