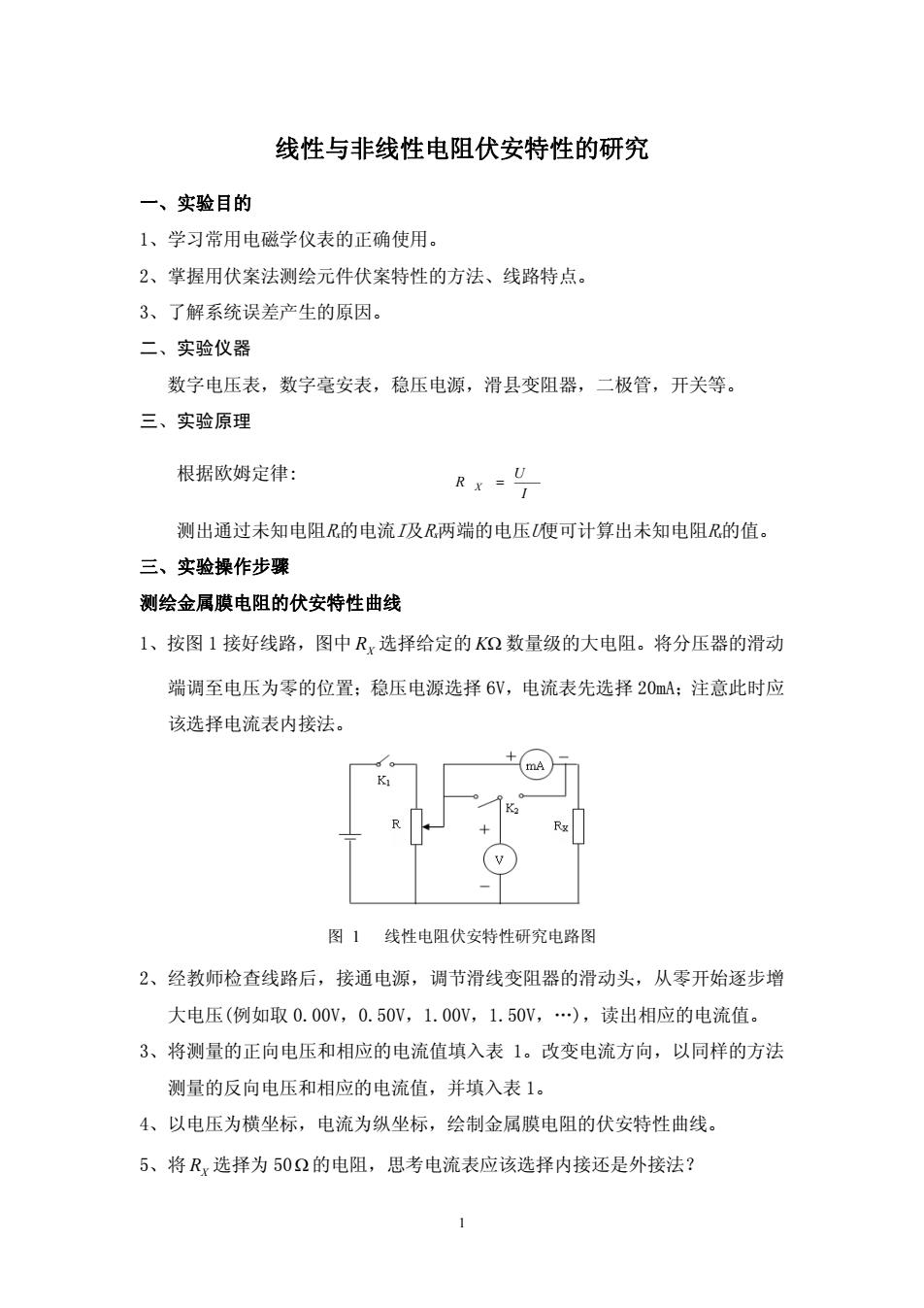

线性与非线性电阻伏安特性的研究一、实验目的1、学习常用电磁学仪表的正确使用。2、掌握用伏案法测绘元件伏案特性的方法、线路特点。3、了解系统误差产生的原因。二、实验仪器数字电压表，数字毫安表，稳压电源，滑县变阻器，二极管，开关等。三、实验原理根据欧姆定律：R=y测出通过未知电阻R的电流I及R两端的电压U便可计算出未知电阻R的值。三、实验操作步骤测绘金属膜电阻的伏安特性曲线1、按图1接好线路，图中R选择给定的KQ数量级的大电阻。将分压器的滑动端调至电压为零的位置；稳压电源选择6V，电流表先选择20mA；注意此时应该选择电流表内接法。图1线性电阻伏安特性研究电路图2、经教师检查线路后，接通电源，调节滑线变阻器的滑动头，从零开始逐步增大电压（例如取0.00V，0.50V，1.00V，1.50V，），读出相应的电流值。3、将测量的正向电压和相应的电流值填入表1。改变电流方向，以同样的方法测量的反向电压和相应的电流值，并填入表1。4、以电压为横坐标，电流为纵坐标，绘制金属膜电阻的伏安特性曲线。5、将R，选择为50Q的电阻，思考电流表应该选择内接还是外接法？1
线性与非线性电阻伏安特性的研究 一、实验目的 1、学习常用电磁学仪表的正确使用。 2、掌握用伏案法测绘元件伏案特性的方法、线路特点。 3、了解系统误差产生的原因。 二、实验仪器 数字电压表，数字毫安表，稳压电源，滑县变阻器，二极管，开关等。 三、实验原理 根据欧姆定律: I U R X = 测出通过未知电阻Rx的电流I及Rx两端的电压U便可计算出未知电阻Rx的值。 三、实验操作步骤 测绘金属膜电阻的伏安特性曲线 1、按图 1 接好线路，图中 RX 选择给定的 KΩ 数量级的大电阻。将分压器的滑动 端调至电压为零的位置；稳压电源选择 6V，电流表先选择 20mA；注意此时应 该选择电流表内接法。 图 1 线性电阻伏安特性研究电路图 2、经教师检查线路后，接通电源，调节滑线变阻器的滑动头，从零开始逐步增 大电压(例如取 0.00V，0.50V，1.00V，1.50V，.)，读出相应的电流值。 3、将测量的正向电压和相应的电流值填入表 1。改变电流方向，以同样的方法 测量的反向电压和相应的电流值，并填入表 1。 4、以电压为横坐标，电流为纵坐标，绘制金属膜电阻的伏安特性曲线。 5、将 RX 选择为 50Ω 的电阻，思考电流表应该选择内接还是外接法？ 1
6、接好电路经老师检查无误后，接通电源，测量正向电压和相应的电流值填入表1。改变电流方向，以同样的方法测量的反向电压和相应的电流值，并填入表1。表1线性电阻伏安特性研究V(v)I (mA)测绘晶体二极管的伏安特性曲线测量之前，先记录所用晶体管的型号，再判别晶体管的正、负极。1、为了测得晶体二极管的正向特性曲线，可按照图2所示的电路连线。图中R为保护晶体二极管的限流电阻，电压表的量限取1.5伏左右。经教师检查线路后，接通电源，缓慢地增加电压，记录相应的电压、电流值并填入表2（在电流变化大的地方，电压间隔应取小一些，即在0～0.4伏之间应读取3～4个值，注意2极管允许通过的最大正向电流值1A！），最后断开电源。图2测晶体二极管正向伏安特性的电路图3测晶体二极管反向伏安特性的电路2、为了测得反向特性曲线，可按图3联接电路。将电流表量程选为最小，电压表换接比1.5伏大的量限，接上电源，逐步改变电压，读出相应的电流值（加在晶体管上的最大反向电压不得超过25V）。确认数据无错误和遗漏后，断开电源。3、以电压为横轴，电流为纵轴，利用测得的正、反向电压和电流的数据，绘出晶体二极管的伏安特性曲线。表2非线性电阻伏安特性研究V(v)I (mA)2
6、接好电路经老师检查无误后，接通电源，测量正向电压和相应的电流值填入 表 1。改变电流方向，以同样的方法测量的反向电压和相应的电流值，并填 入表 1。 表 1 线性电阻伏安特性研究 V(v) I(mA) 测绘晶体二极管的伏安特性曲线 测量之前，先记录所用晶体管的型号，再判别晶体管的正、负极。 1、为了测得晶体二极管的正向特性曲线，可按照图 2 所示的电路连线。图中 R 为保护晶体二极管的限流电阻，电压表的量限取 1.5 伏左右。经教师检查线 路后，接通电源，缓慢地增加电压，记录相应的电压、电流值并填入表 2 (在 电流变化大的地方，电压间隔应取小一些，即在 0～0.4 伏之间应读取 3～4 个值，注意 2 极管允许通过的最大正向电流值 1A！), 最后断开电源。 图 2 测晶体二极管正向伏安特性的电路 图 3 测晶体二极管反向伏安特性的电路 2、为了测得反向特性曲线，可按图 3 联接电路。将电流表量程选为最小，电压 表换接比 1.5 伏大的量限，接上电源，逐步改变电压，读出相应的电流值（加 在晶体管上的最大反向电压不得超过 25V）。确认数据无错误和遗漏后，断开电源。 3、以电压为横轴，电流为纵轴，利用测得的正、反向电压和电流的数据，绘出 晶体二极管的伏安特性曲线。 表 2 非线性电阻伏安特性研究 V(v) I(mA) 2
