第十章晶体结枸 3)Os的晶体结构 口六方晶系，原子成六方最紧密堆积，属A,型 1/2 1/2 口空间群为P6/mmc ▣a=0.2712nm,c=0.4314nm, ▣CN=12,Z=2。 ▣属Os型结构的有Mg、Zn、Rh、Sc、Gd、Y、Cd等。 16 Crystallography 2东翼2火深 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第十章 晶体结构 六方晶系，原子成六方最紧密堆积，属A3型 属Os型结构的有Mg、Zn、Rh、Sc、Gd、Y、Cd等。 c X Y U 1/2 1/2 1/2 空间群为P6/mmc a=0.2712nm，c=0.4314nm， CN=12，Z=2。 c 3) Os的晶体结构 16

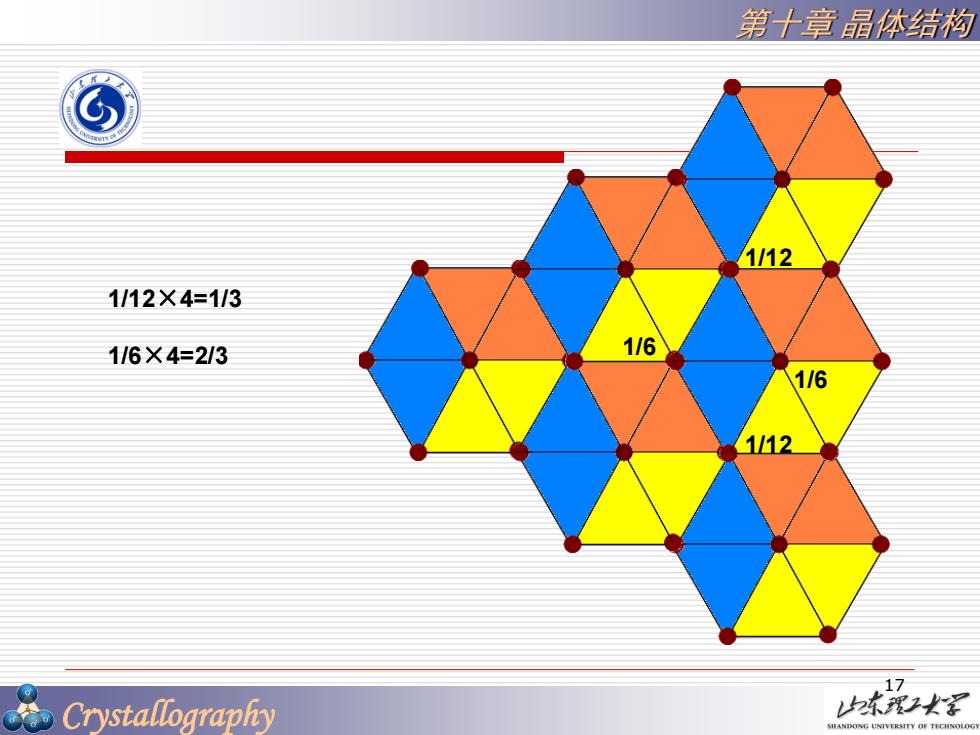

第十章晶体结枸 1/12 1/12×4=1/3 1/6×4=213 1/6 1/6 12 17 Crystallography 东罗☑火军
Crystallography 第十章 晶体结构 1/12 1/6 1/6 1/12 1/12×4=1/3 1/6×4=2/3 17
第十章晶体结枸 © 01金属单质的晶体结构 a a Crystal structure of Mg (hcp) 18 Crystallography 2东理2深 DONG UNIVERSITY OF TECHNOLO
Crystallography 第十章 晶体结构 Crystal structure of Mg (hcp) 10.1.1 金属单质的晶体结构 18
第十章晶体结构 10.1.2非金属单质的晶体结构 口原子之间多以共价键结合。 ▣原子配位数一般符合CN=8N规则。 ▣N:非金属原子在元素周期表中的族数。 19 Crystallography 2东理☑火军
Crystallography 第十章 晶体结构 原子之间多以共价键结合。 原子配位数一般符合CN = 8-N规则。 N：非金属原子在元素周期表中的族数。 10.1.2 非金属单质的晶体结构 19

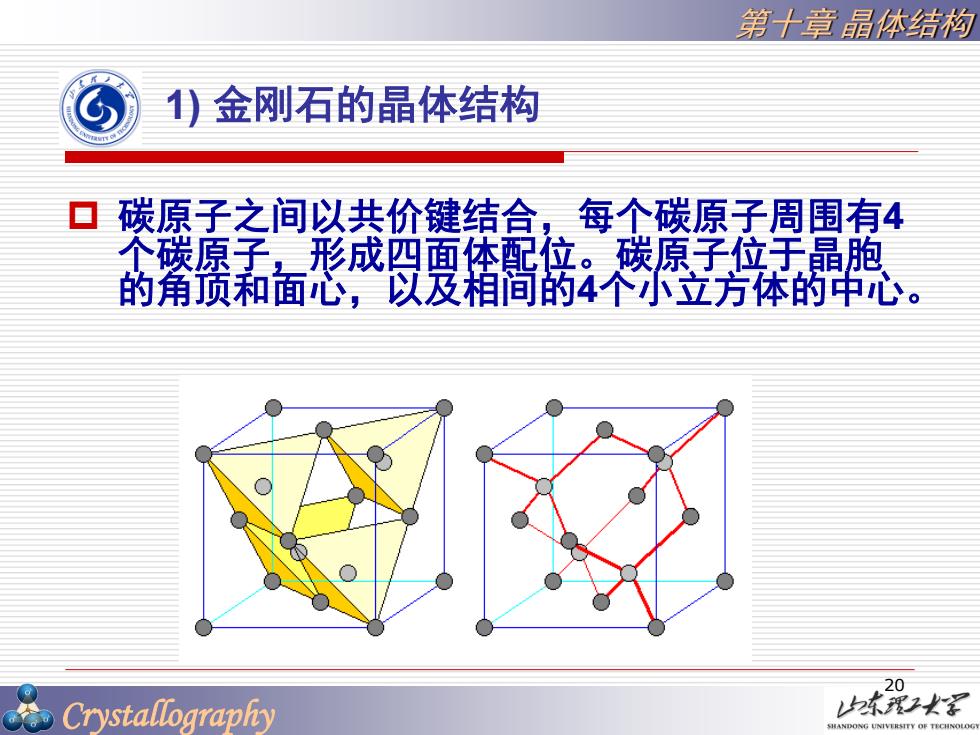

第十章晶体结枸 )金刚石的晶体结构 ▣ 碳原子之间以共价键结合，每个碳原子周围有4 个碳原子，形成四面体配位。碳原子位手晶胞 的角顶和面心，以及相间的4个小立方体的中心。 20 Crystallography 2本露2器 DONG UNIVERSITY OF TECHNOLO
Crystallography 第十章 晶体结构 碳原子之间以共价键结合，每个碳原子周围有4 个碳原子，形成四面体配位。碳原子位于晶胞 的角顶和面心，以及相间的4个小立方体的中心。 1) 金刚石的晶体结构 20
