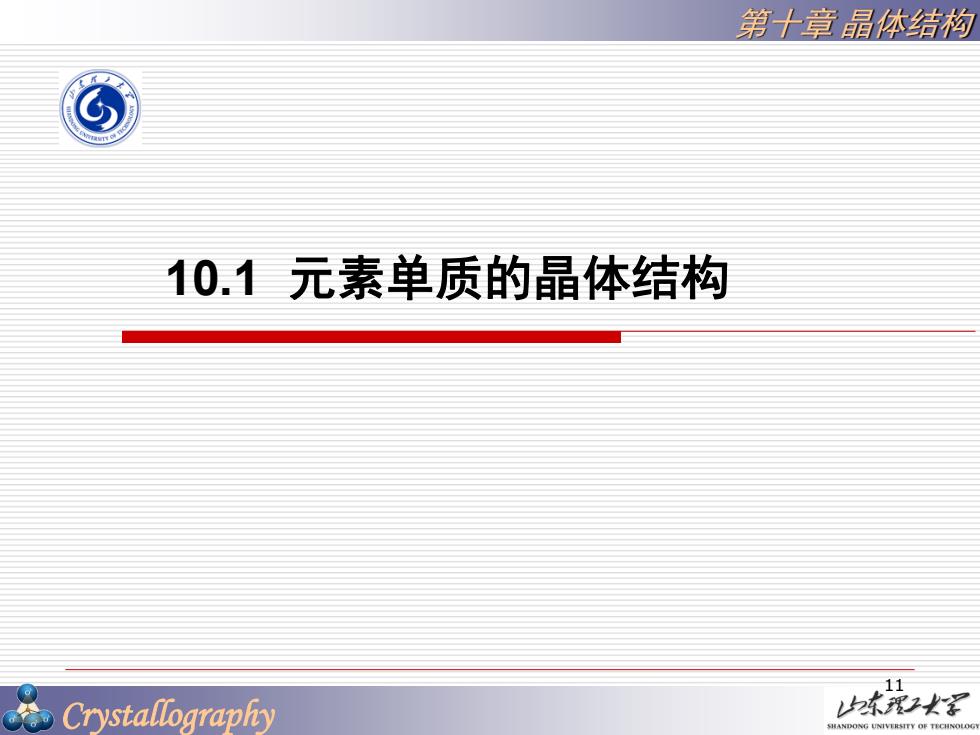

第十章晶体结构 10.1元素单质的晶体结构 11 Crystallography 东露子火军
Crystallography 第十章 晶体结构 10.1 元素单质的晶体结构 11

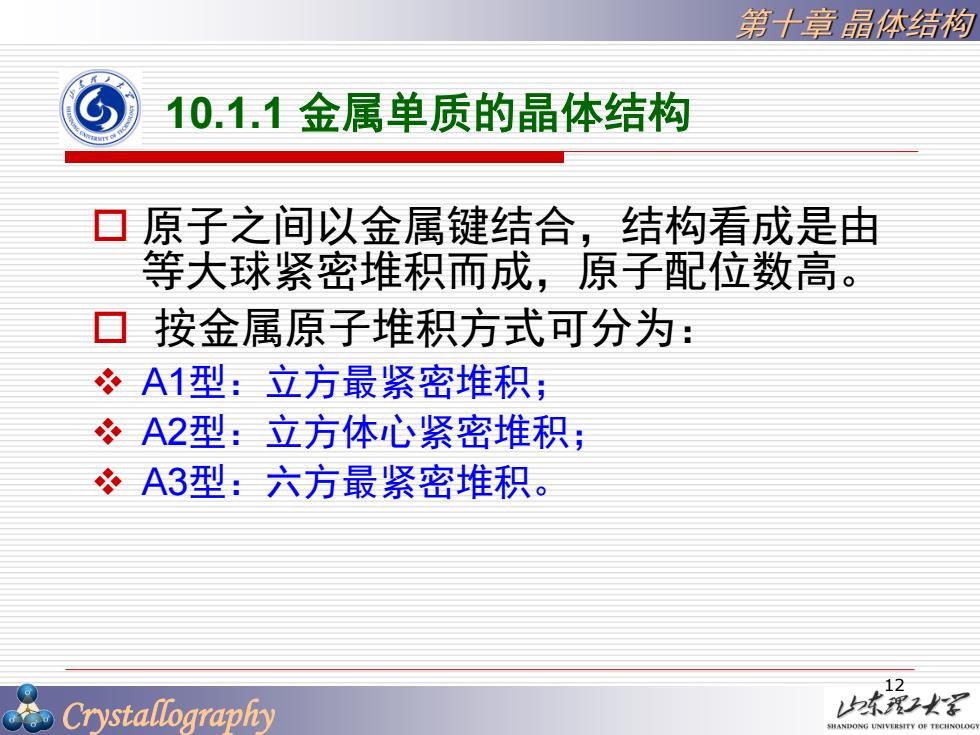

第十章晶体结构 10.1.1金属单质的晶体结构 目目 原子之间以金属键结合，结构看成是由 等大球紧密堆积而成，原子配位数高。 ▣按金属原子堆积方式可分为： 冬A1型：立方最紧密堆积； 冬A2型：立方体心紧密堆积， 冬A3型：六方最紧密堆积。 12 Crystallography 2本露2火军 DONG UNIVERSITY OF TECHNOLO
Crystallography 第十章 晶体结构 原子之间以金属键结合，结构看成是由 等大球紧密堆积而成，原子配位数高。 按金属原子堆积方式可分为： A1型：立方最紧密堆积； A2型：立方体心紧密堆积； A3型：六方最紧密堆积。 10.1.1 金属单质的晶体结构 12

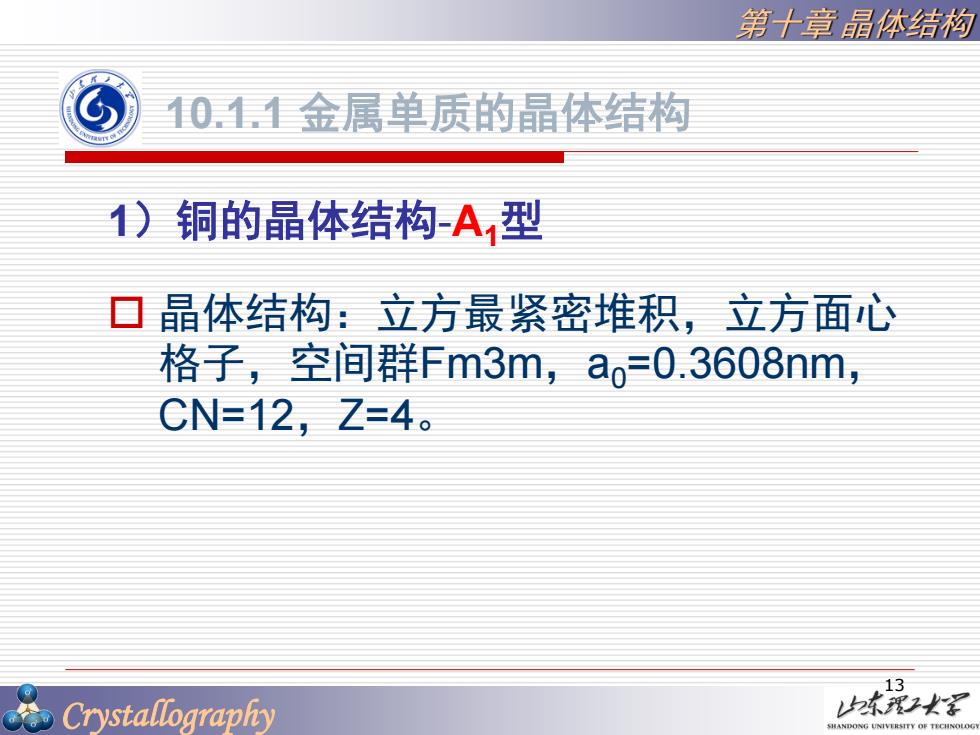

第十章晶体结构 01金属单质的晶体结构 )铜的晶体结构A型 口晶体结构：立方最紧密堆积，立方面心 格子，空间群Fm3m,ao=0.3608nm, CN=12,Z=4。 13 Crystallography 东露火军
Crystallography 第十章 晶体结构 1）铜的晶体结构-A1型 晶体结构：立方最紧密堆积，立方面心 格子，空间群Fm3m，a0=0.3608nm， CN=12，Z=4。 10.1.1 金属单质的晶体结构 13

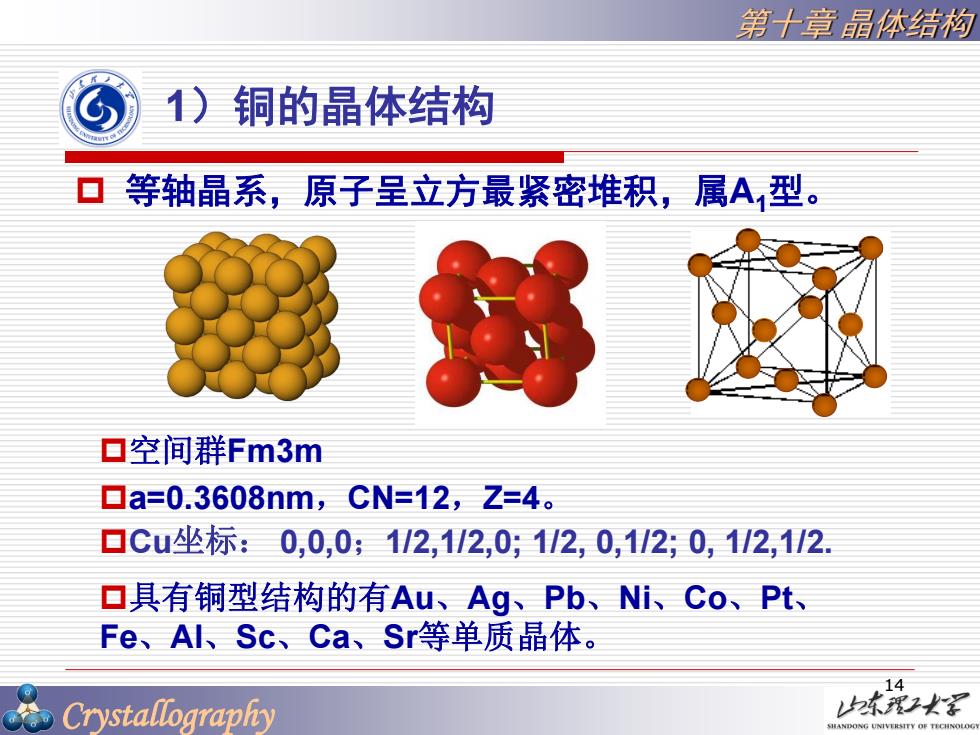

第十章晶体结枸 )铜的晶体结构 ▣ 等轴晶系，原子呈立方最紧密堆积，属A型。 ▣空间群Fm3m ▣a=0.3608nm,CN=12,Z=4。 ▣Cu坐标：0,0,0；1/2,1/2,0；1/2,0,1/2；0,1/2,1/2 口具有铜型结构的有Au、Ag、Pb、N、Co、Pt、 Fe、Al、Sc、Ca、Sr等单质晶体。 14 Crystallography 2东理2深 NG UNIVERSITY OF TECHNOLO
Crystallography 第十章 晶体结构 等轴晶系，原子呈立方最紧密堆积，属A1型。 具有铜型结构的有Au、Ag、Pb、Ni、Co、Pt、 Fe、Al、Sc、Ca、Sr等单质晶体。 空间群Fm3m a=0.3608nm，CN=12，Z=4。 Cu坐标： 0,0,0；1/2,1/2,0; 1/2, 0,1/2; 0, 1/2,1/2. 1）铜的晶体结构 14

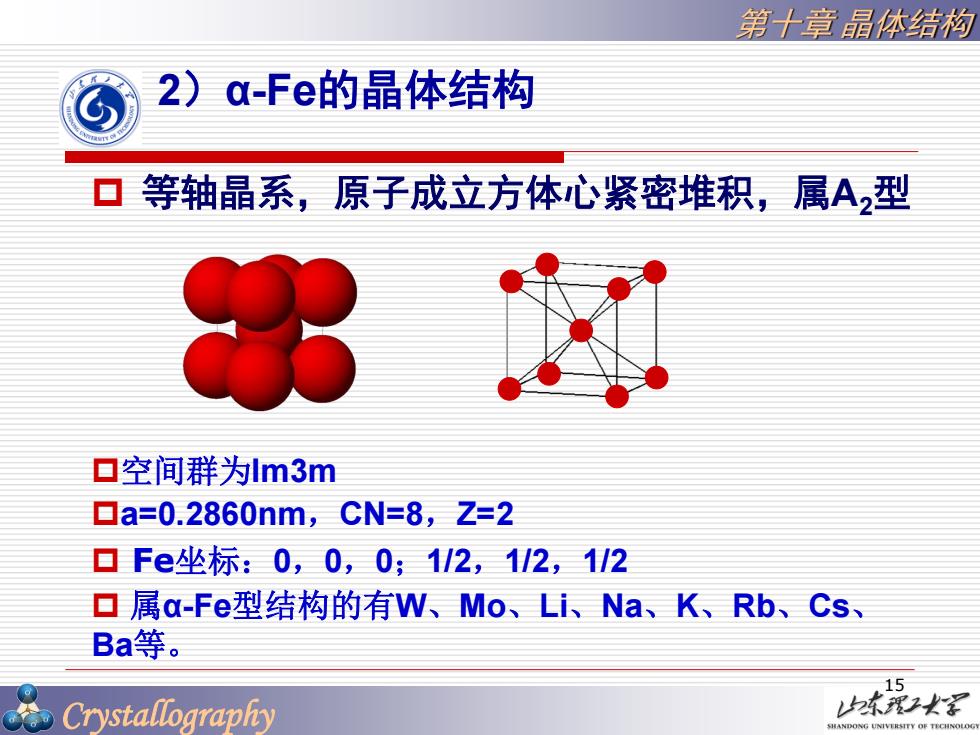

第十章晶体结构 2)a-Fe的晶体结构 等轴晶系，原子成立方体心紧密堆积，属A2型 ▣空间群为lm3m ▣a=0.2860nm,CN=8,Z=2 ▣Fe坐标：0,0,0；1/2,1/2,1/2 ▣属a-Fe型结构的有W、Mo、Li、Na、K、Rb、Cs、 Ba等。 15 Crystallography 东理子火军
Crystallography 第十章 晶体结构 等轴晶系，原子成立方体心紧密堆积，属A2型 属α-Fe型结构的有W、Mo、Li、Na、K、Rb、Cs、 Ba等。 空间群为Im3m a=0.2860nm，CN=8，Z=2 Fe坐标：0，0，0；1/2，1/2，1/2 2）α-Fe的晶体结构 15
