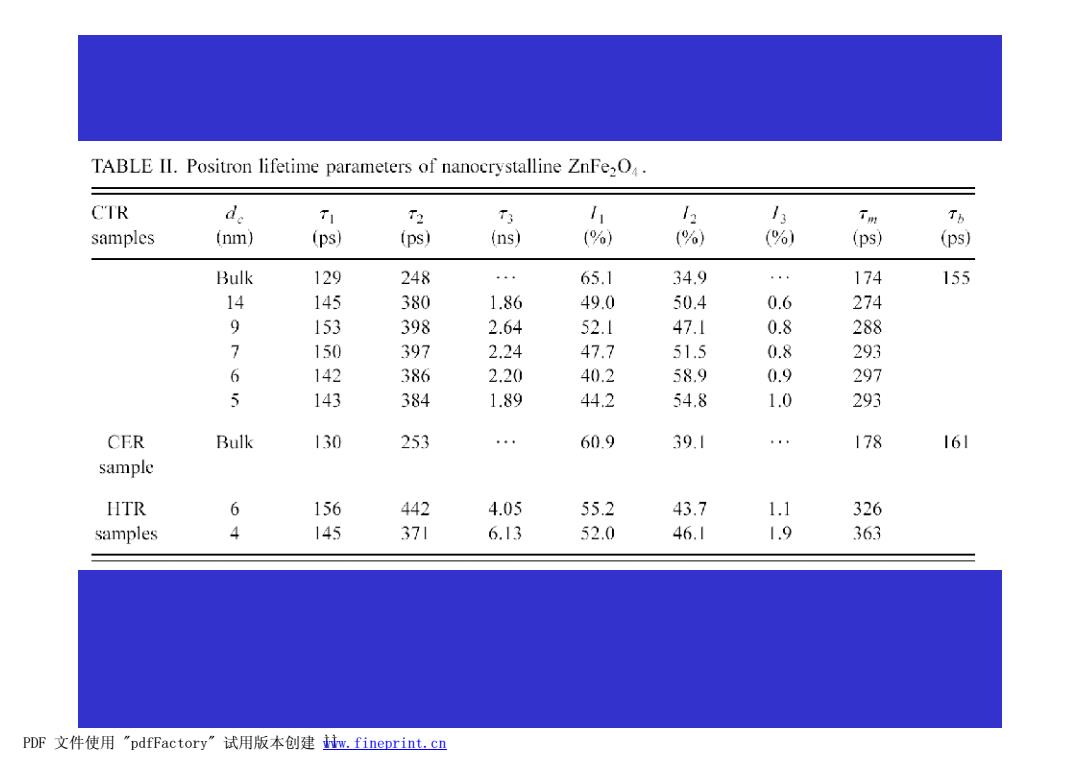

TABLE II.Positron lifetime parameters of nanocrystalline ZnFe2O. CTR de T T2 T3 11 12 13 了用 Th samples (nm) (ps) (ps) (ns) (%) (%) (%) (ps) (ps) Bulk 129 248 65.1 34.9 … 174 155 14 145 380 1.86 49.0 50.4 0.6 274 9 153 398 2.64 52.l 47.1 0.8 288 7 150 397 2.24 47.7 51.5 0.8 293 6 142 386 2.20 40.2 58.9 0.9 297 5 143 384 1.89 44.2 54.8 1.0 293 CER Bulk 130 253 60.9 39.1 178 161 sample HTR 6 156 442 4.05 55.2 43.7 1.1 326 samples 4 145 371 6.13 52.0 46.1 1.9 363 PDF文件使用"pdfFactory”试用版本创建w.fineprint.cn
PDF 文件使用 "pdfFactory" 试用版本创建 Ìwww.fineprint.cn Ì

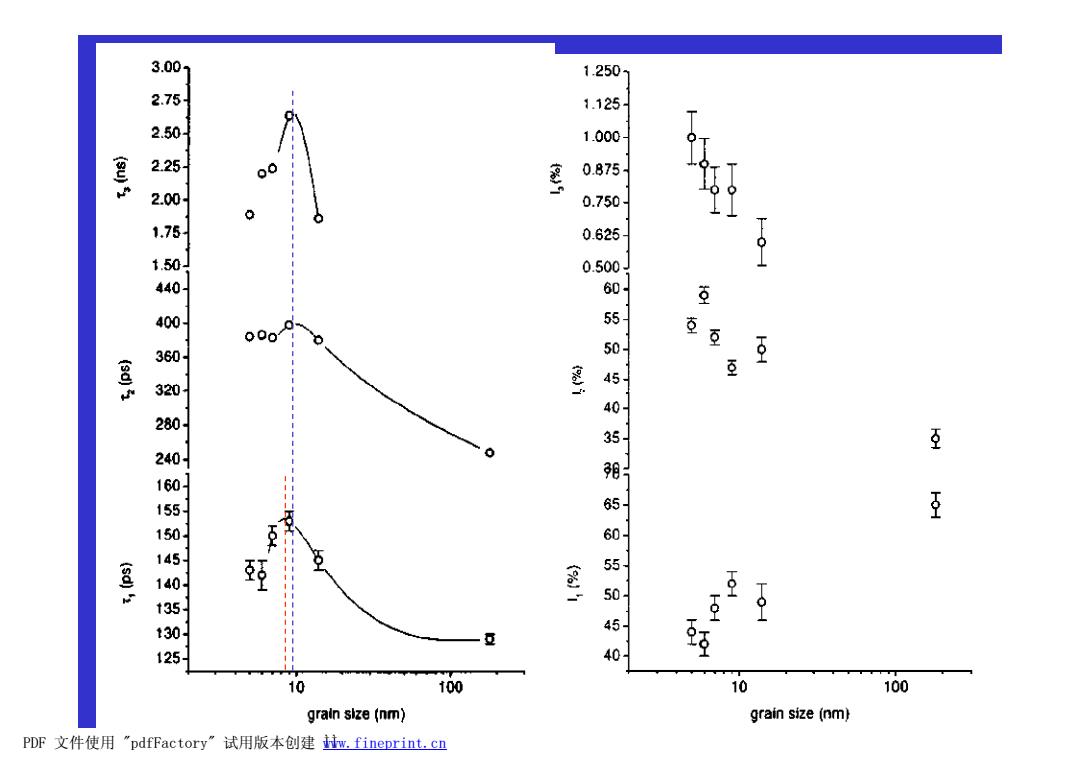

3.001 1250 2 1.125 2501 1.000 (00 2.25 塞 0.875 2.00 0.750 1.75 0.625 T 0.500 草 000 草 0 50 豆 32 多 280 豆 240 0 豆 (55 殖 黑 TL 互 轻 10 100 10 100 grain size (nm) grain size (nm) PDF文件使用"pdfFactory”试用版本创建w,fineprint..cn
PDF 文件使用 "pdfFactory" 试用版本创建 Ìwww.fineprint.cn Ì
PHYSICAL REVIEW B 71.064105 (2005) Positron annihilation lifetime changes across the structural phase transition in nanocrystalline Fe2O3 S.Chakrabarti*and S.Chaudhurif Depariment of Materials Science,Indian Association for the Cultivation of Science,Jadaypur.Kolkata 700032,India P.M.G.Nambissant Nuclear and Atomic Physics Division,Saha Institute of Nuclear Physics,I AF Bidhannagar,Kolkata 700064.India (Received 14 September 2004:published 22 February 2005) PDF文件使用"pdfFactory”试用版本创建ww.fineprint.cn
PDF 文件使用 "pdfFactory" 试用版本创建 ÿwww.fineprint.cn

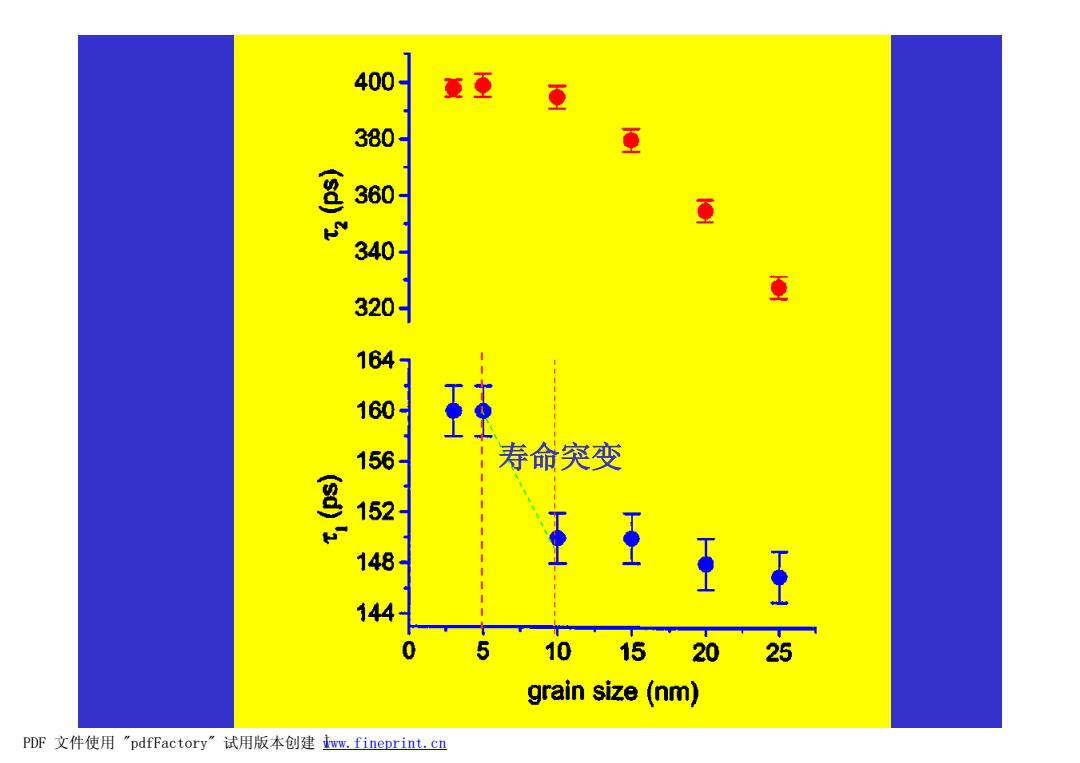

重 (4 重 重 寿命突变 (. 144 5 10 152025 grain size(nm) PDF文件使用"pdfFactory”试用版本创建ww.fineprint.cn
寿命突变 PDF 文件使用 "pdfFactory" 试用版本创建 Ìwww.fineprint.cn

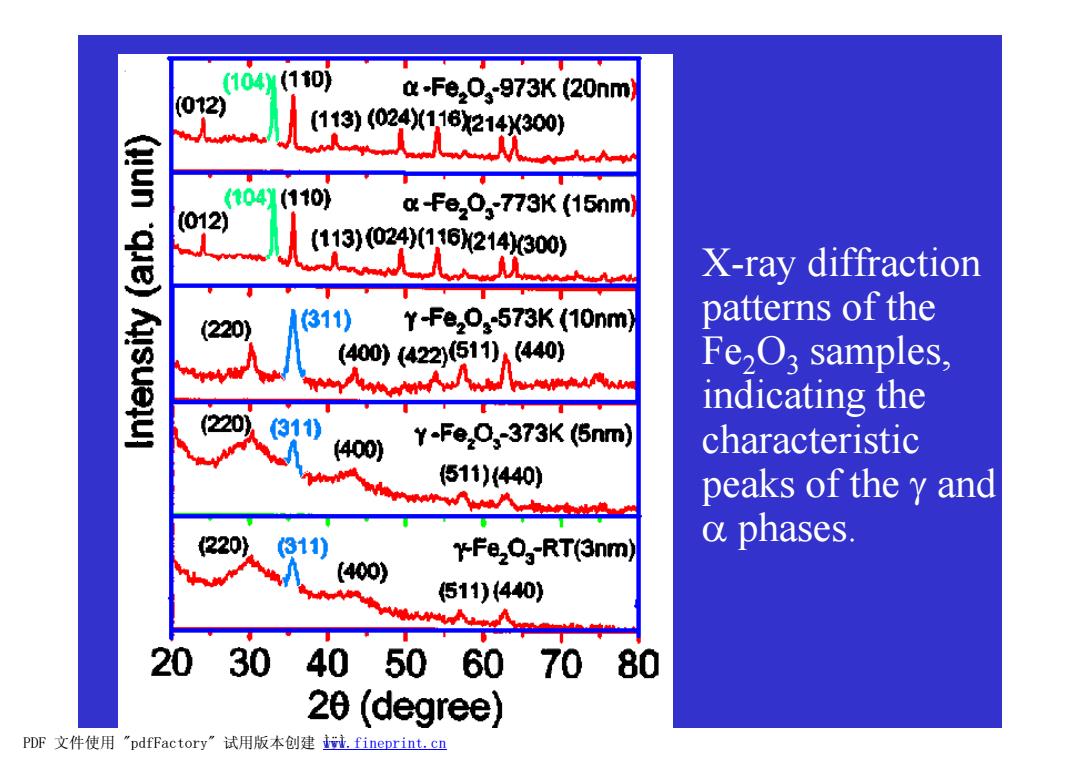

104(1toj 012) efe0,973K(20nm） 儿ueee2 (041(110) (012 a-Fe,O-773K(15nm) (113)0249(116K214300) 从人 X-ray diffraction (220) 311) Y-Fe20573K(10nm) patterns of the 400)(422511)h440) Fe,O;samples. indicating the 311) 400) Y-Fe,O,-373K(5nm) characteristic 511)440) peaks of the y and 220) 311) YFe2O,-RT(3nm) a phases. (400) 511)440) 203040506070 80 20 (degree) PDF文件使用"pdfFactory”试用版本创建l.fineprint.cn
X-ray diffraction patterns of the Fe2O3 samples, indicating the characteristic peaks of the g and a phases. PDF 文件使用 "pdfFactory" 试用版本创建 Ìwww.fineprint.cn ÿÌ
