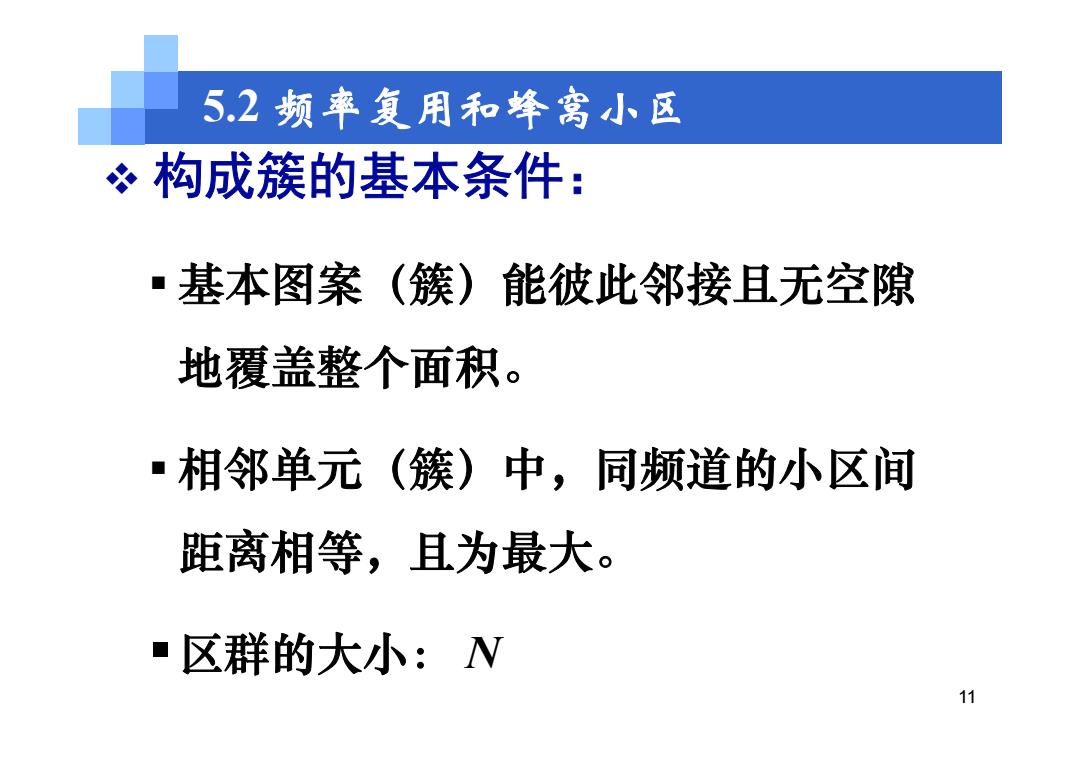

5.2频率复用和蜂窝小、区 ☆构成簇的基本条件： 基本图案（簇）能彼此邻接且无空隙 地覆盖整个面积。 ·相邻单元（簇）中，同频道的小区间 距离相等，且为最大。 ·区群的大小：N 11
11 5.2 频率复用和蜂窝小区 构成簇的基本条件： 基本图案（簇）能彼此邻接且无空隙 地覆盖整个面积。 相邻单元（簇）中，同频道的小区间 距离相等，且为最大。 区群的大小： N
·满足上述两个条件的簇的形状和簇内小区 数N是有限的，并且N应该满足下式： N=2+访+2 i和分别为相邻同频小区之间的二维距离 （相邻 小区数)，都为正整数，不能同时为零 i 0 2 0 2 0 3 2 1 2 2 3 2 3 4 3 4 5 3 4 N 3 4 7 9 12 13 16 19 21 25 27 28 12
12 满足上述两个条件的簇的形状和簇内小区 数N是有限的，并且N应该满足下式： i 和j分别为相邻同频小区之间的二维距离（相邻 小区数），都为正整数，不能同时为零 N 3 4 7 9 12 13 16 19 21 25 27 28 j 1 2 2 3 2 3 4 3 4 5 3 4 i 1 0 1 0 2 1 0 2 1 0 3 2 2 2 N i ij j
5.2频率复用和蜂窝小、区 簇间同频小区位置 的确定 沿着任意一条 六边形边的垂线 方向移动个小 区，并逆时针方 向旋转60°，再 移动个小区。 图2.3确定同频小区的方法 13
13 5.2 频率复用和蜂窝小区 簇间同频小区位置 的确定 沿着任意一条 六边形边的垂线 方向移动i个小 区，并逆时针方 向旋转60°，再 移动j个小区。 图 2.3 确定同频小区的方法 A i A A A A A A D j

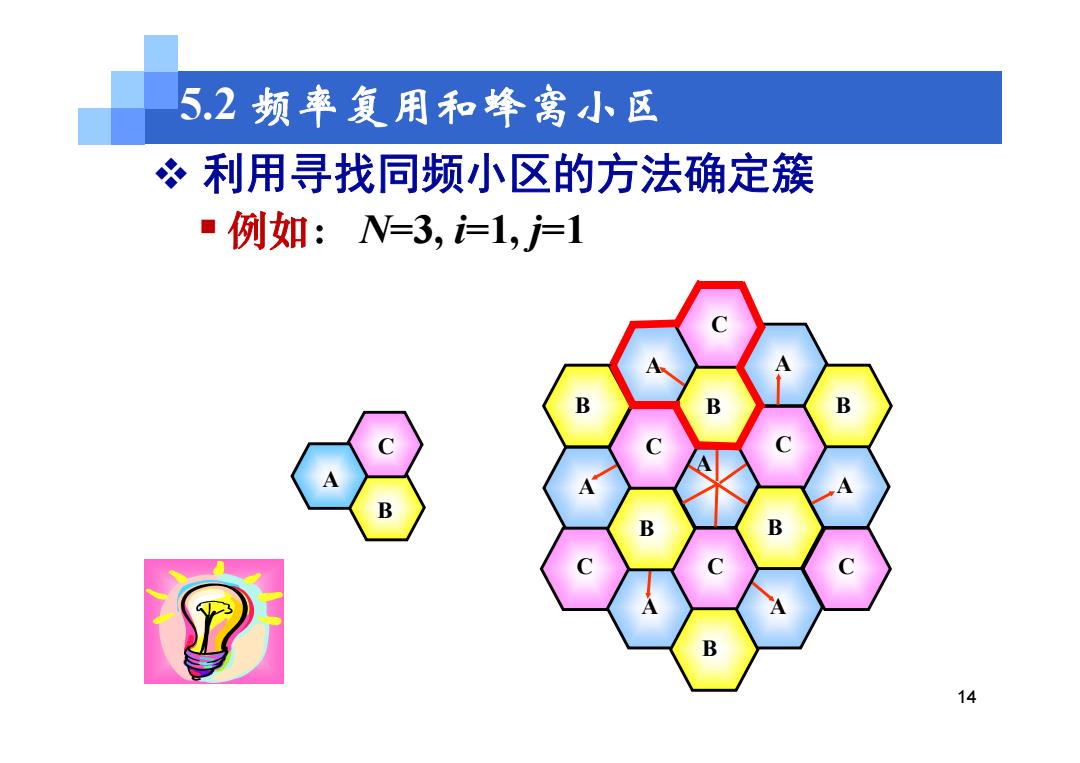

5.2频率复用和烽窝小区 ·利用寻找同频小区的方法确定簇 例如：N=3,=1,=1 B B B B B 14
14 5.2 频率复用和蜂窝小区 利用寻找同频小区的方法确定簇 例如： N=3, i=1, j=1 A A A A A A A B C C C C C C B B B B B B C A

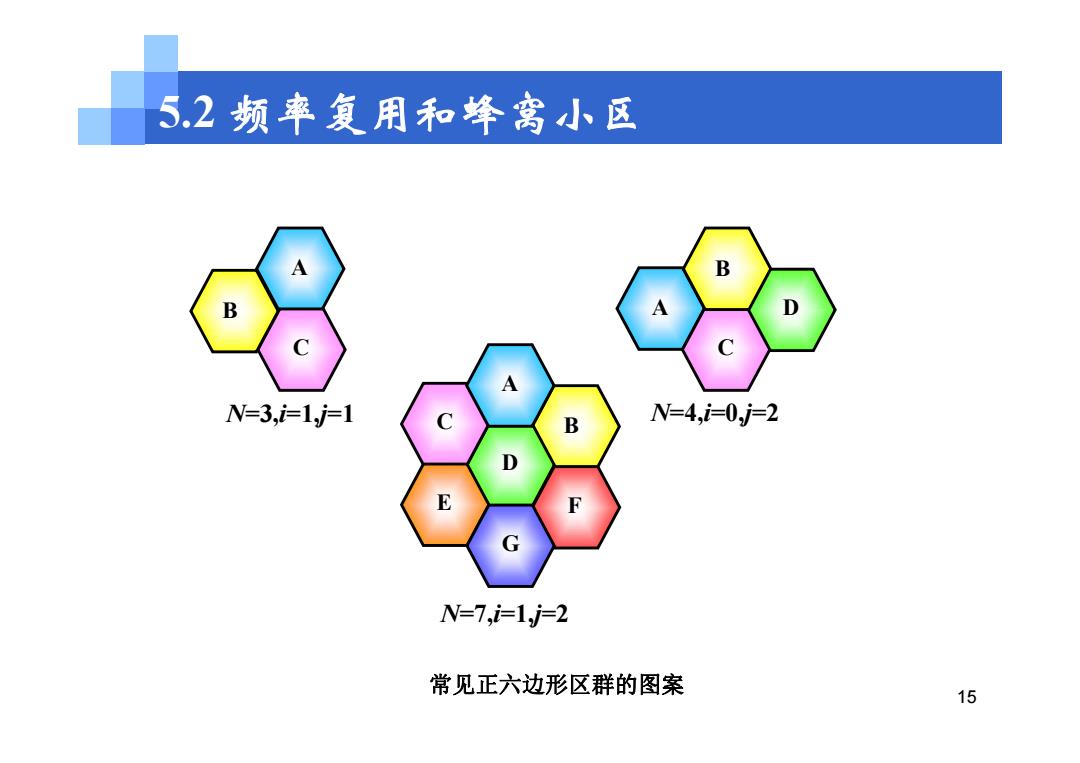

5.2频率复用和蜂窝小区 B B N=3,i=1j=1 B N=4,=0,j=2 D E N=7,=1j=2 常见正六边形区群的图案 15
15 5.2 频率复用和蜂窝小区 常见正六边形区群的图案 A C B N=3,i=1,j=1 A D C B N=4,i=0,j=2 N=7,i=1,j=2 D C B A E F G
