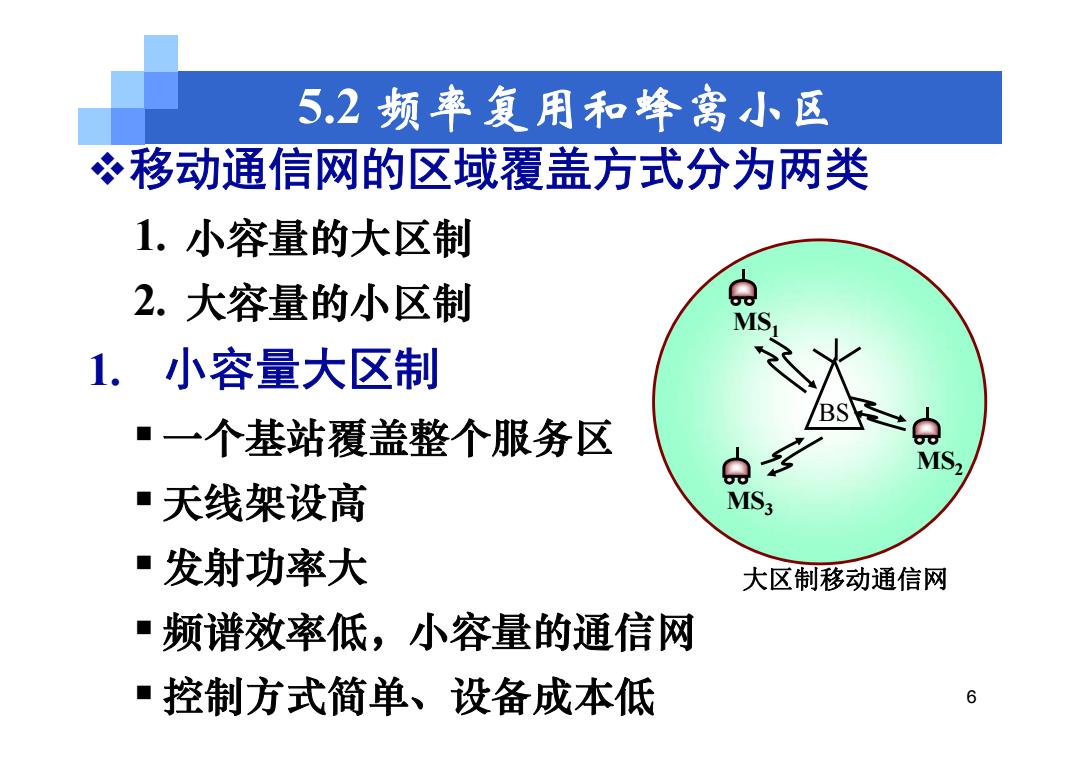

5.2频率复用和蜂窝小、区 ·移动通信网的区域覆盖方式分为两类 1.小容量的大区制 2.大容量的小区制 MS 1.小容量大区制 ■一个基站覆盖整个服务区 ·天线架设高 ·发射功率大 大区制移动通信网 频谱效率低，小容量的通信网 ■控制方式简单、设备成本低 6
6 5.2 频率复用和蜂窝小区 移动通信网的区域覆盖方式分为两类 1. 小容量的大区制 2. 大容量的小区制 1. 小容量大区制 一个基站覆盖整个服务区 天线架设高 发射功率大 频谱效率低，小容量的通信网 控制方式简单、设备成本低 大区制移动通信网 BS MS1 MS3 MS2
5.2频率复用和蜂窝小区 2.大容量小区制 ·将服务区划分成许多小面积覆盖区域， 用一个小功率的发射机来服务一个小面 积覆盖区。 ·小区制移动通信系统分两种 ◆第1种是带状服务覆盖区 ◆第2种是面状服务覆盖区 7
7 5.2 频率复用和蜂窝小区 2. 大容量小区制 将服务区划分成许多小面积覆盖区域， 用一个小功率的发射机来服务一个小面 积覆盖区。 小区制移动通信系统分两种 第1种是带状服务覆盖区 第2种是面状服务覆盖区

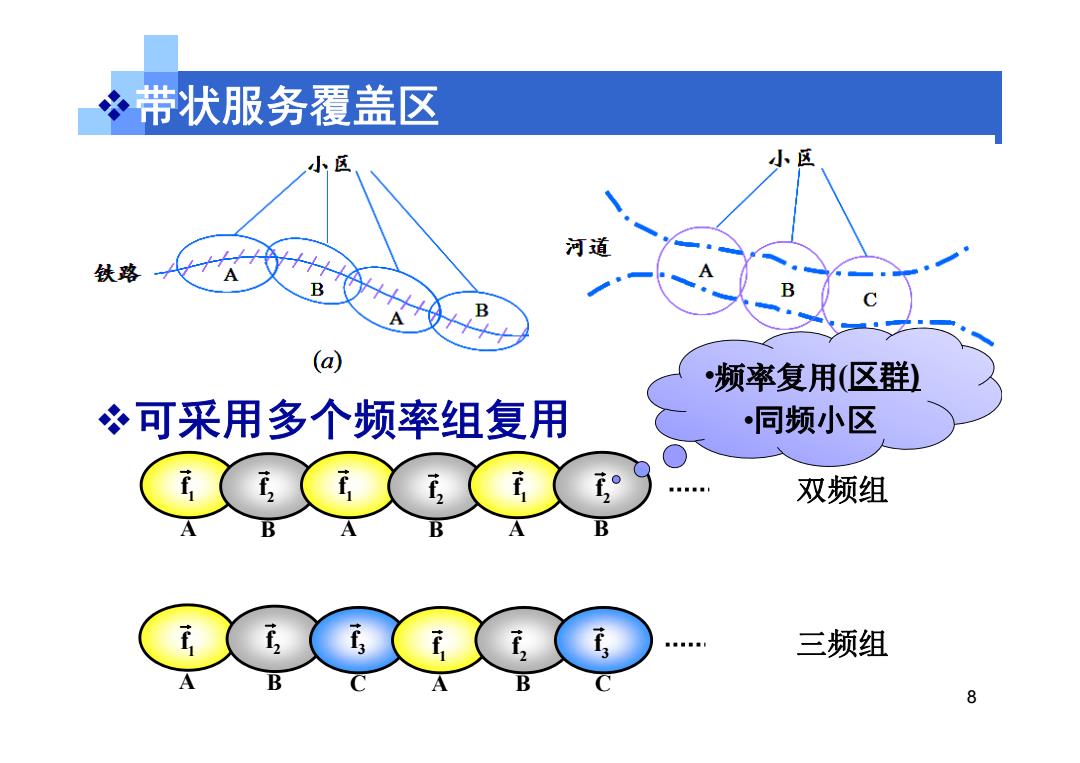

带状服务覆盖区 小区 小区 河道 铁路 77“V1T4A4, A B (a) 频率复用（区群） ?可采用多个频率组复用 同频小区 双频组 B B 三频组 A B 8
8 带状服务覆盖区 可采用多个频率组复用 A 1f B 2f A B 1f 2f A B 1f 2f A B C 3f 1f 2f A B C 1f 2f 3f 双频组 三频组 •频率复用(区群) •同频小区
冬簇（区群）： 共同使用全部可用频率的N个小区叫做一簇（区 群) 频率复用： 将可用频道分组，区群内的每个小区使用不 同的频率组，而相邻区群重复使用相同的频率 组分配模式 冬同频小区： ■同频小区：使用同一组频率的小区 同频干扰：同频小区之间的信号干扰叫做同频 千扰（也叫同道干扰）
9 簇（区群）： 共同使用全部可用频率的N个小区叫做一簇(区 群） 频率复用： 将可用频道分N组，区群内的每个小区使用不 同的频率组，而相邻区群重复使用相同的频率 组分配模式 同频小区： 同频小区: 使用同一组频率的小区 同频干扰：同频小区之间的信号干扰叫做同频 干扰（也叫同道干扰）
5.2频率复用和蜂窝小区 冬面状服务覆盖区：蜂窝网 在平面区域内划分小区 ·全向天线的覆盖区是圆形。 三种形状 小区 正六边形构成小区与圆形匹配最好 实际小区：不规则形 10
10 面状服务覆盖区:蜂窝网 在平面区域内划分小区 全向天线的覆盖区是圆形。 正六边形构成小区与圆形匹配最好 实际小区：不规则形 三种形状 小区 5.2 频率复用和蜂窝小区
