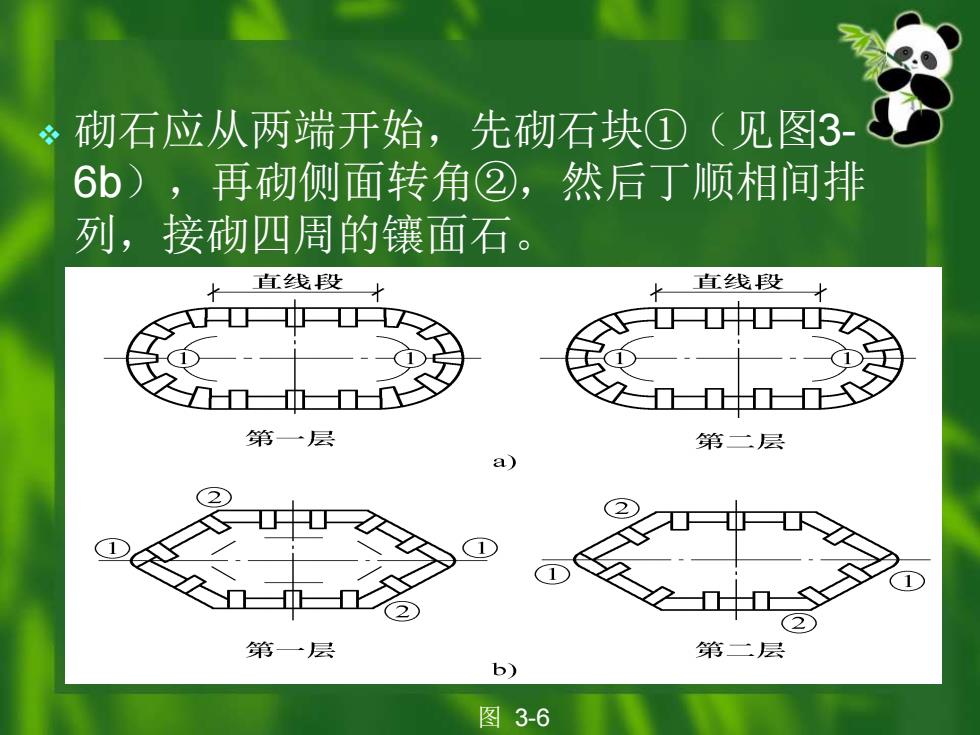

砌石应从两端开始，先砌石块①（见图3- 6),再砌侧面转角②，然后丁顺相间排 列，接砌四周的镶面石。 直线段 直线段 中公 第一层 第二层 a】 (2 第一层 第二层 b) 图3-6
❖ 砌石应从两端开始，先砌石块①（见图3- 6b），再砌侧面转角②，然后丁顺相间排 列，接砌四周的镶面石。 图 3-6

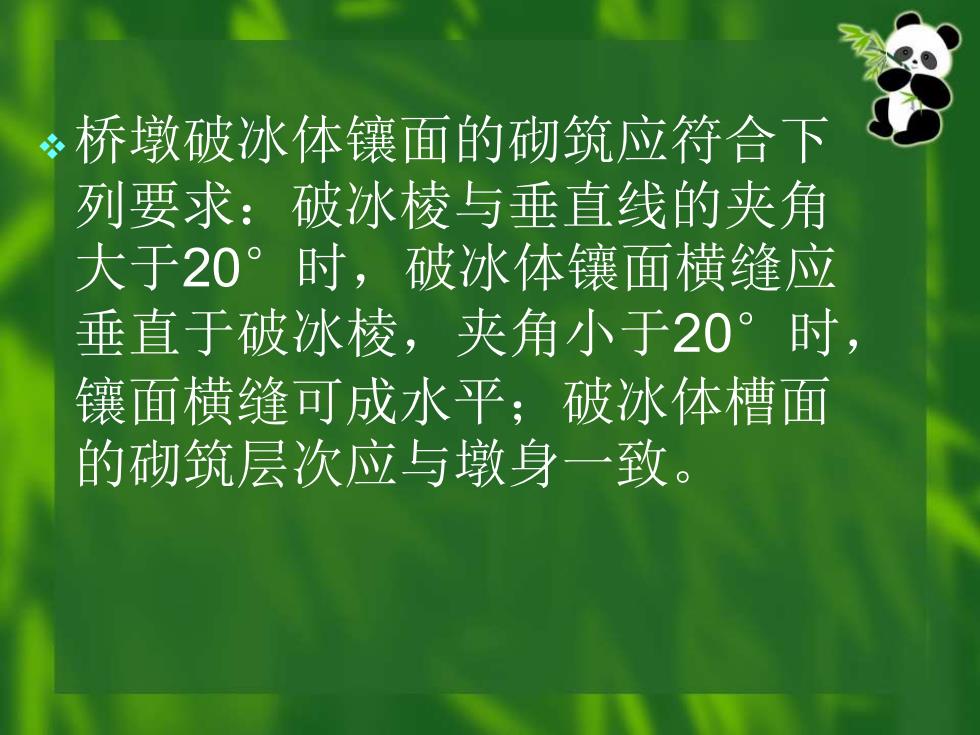

$桥墩破冰体镶面的砌筑应符合下 列要求：破冰棱与垂直线的夹角 大于20°时，破冰体镶面横缝应 垂直于破冰棱，夹角小于20°时， 镶面横缝可成水平；破冰体槽面 的砌筑层次应与墩身一致
❖桥墩破冰体镶面的砌筑应符合下 列要求：破冰棱与垂直线的夹角 大于20°时，破冰体镶面横缝应 垂直于破冰棱，夹角小于20°时， 镶面横缝可成水平；破冰体槽面 的砌筑层次应与墩身一致

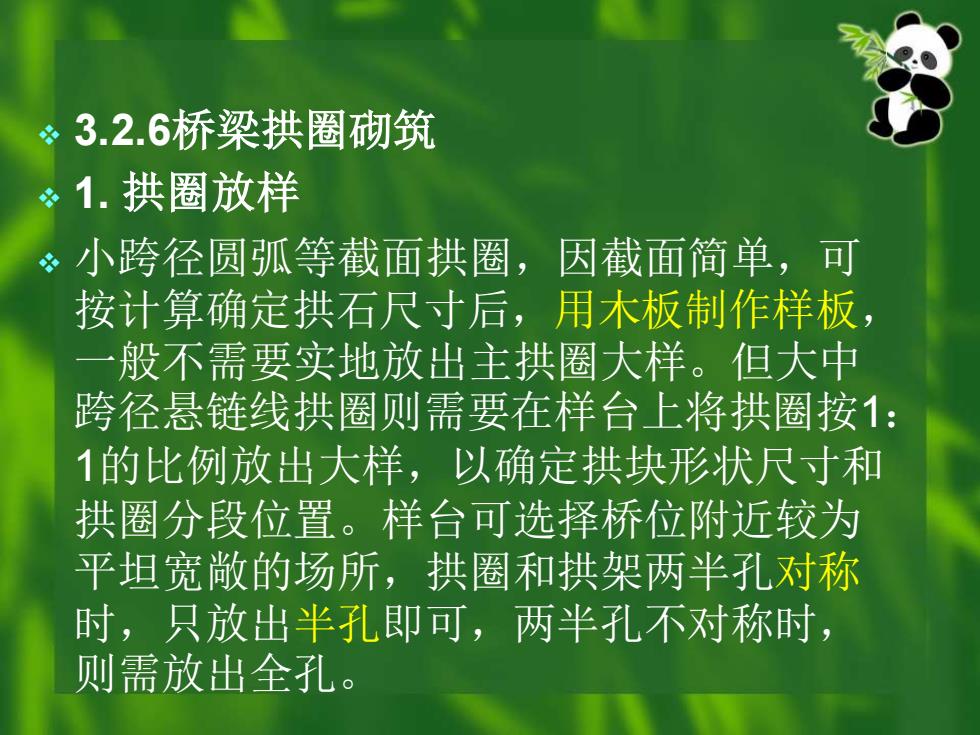

3.2.6桥梁拱圈砌筑 1.拱圈放样 小跨径圆弧等截面拱圈，因截面简单，可 按计算确定拱石尺寸后，用木板制作样板， 般不需要实地放出主拱圈大样。但大中 跨径悬链线拱圈则需要在样台上将拱圈按1： 1的比例放出大样，以确定拱块形状尺寸和 拱圈分段位置。样台可选择桥位附近较为 平坦宽敞的场所，拱圈和拱架两半孔对称 时，只放出半孔即可，两半孔不对称时， 则需放出全孔
❖ 3.2.6桥梁拱圈砌筑 ❖ 1. 拱圈放样 ❖ 小跨径圆弧等截面拱圈，因截面简单，可 按计算确定拱石尺寸后，用木板制作样板， 一般不需要实地放出主拱圈大样。但大中 跨径悬链线拱圈则需要在样台上将拱圈按1： 1的比例放出大样，以确定拱块形状尺寸和 拱圈分段位置。样台可选择桥位附近较为 平坦宽敞的场所，拱圈和拱架两半孔对称 时，只放出半孔即可，两半孔不对称时， 则需放出全孔

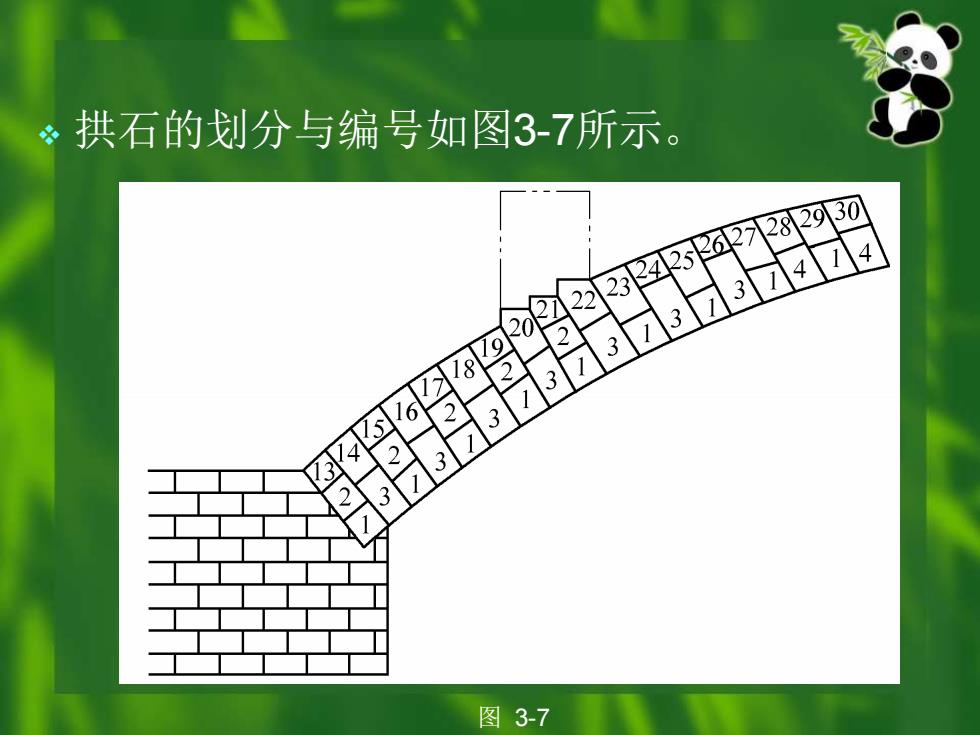

拱石的划分与编号如图3-7所示。 罗容客百e22和 333 3 图3-7
❖ 拱石的划分与编号如图3-7所示。 图 3-7

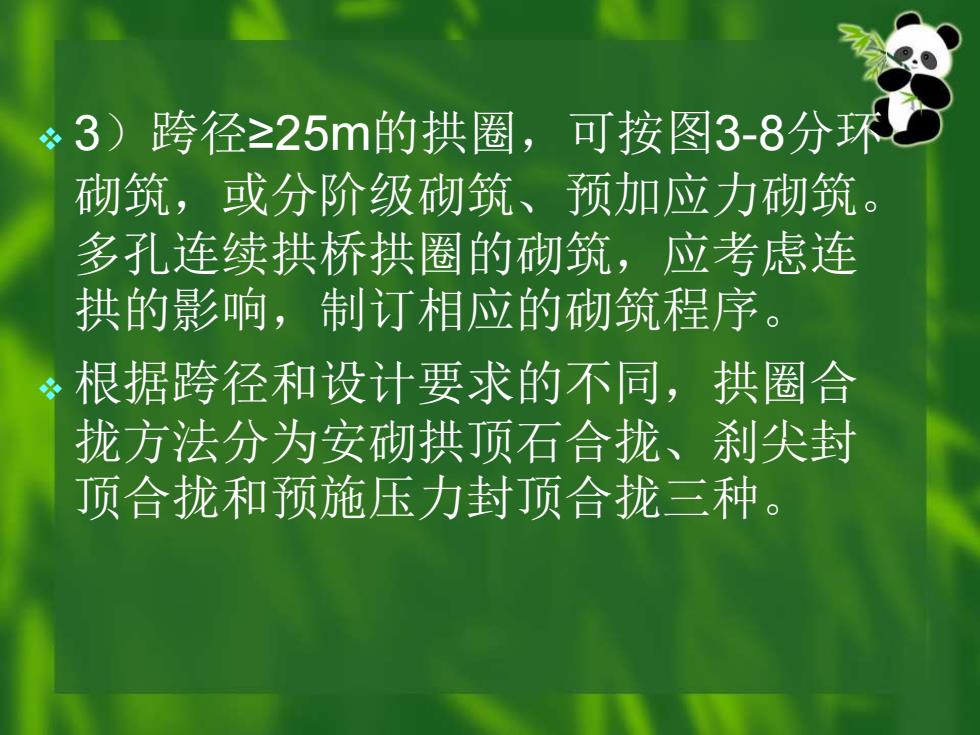

÷3)跨径≥25m的拱圈，可按图3-8分环 砌筑，或分阶级砌筑、预加应力砌筑。 多孔连续拱桥拱圈的砌筑，应考虑连 拱的影响，制订相应的砌筑程序。 根据跨径和设计要求的不同，拱圈合 拢方法分为安砌拱顶石合拢、刹尖封 顶合拢和预施压力封顶合拢三种
❖ 3）跨径≥25m的拱圈，可按图3-8分环 砌筑，或分阶级砌筑、预加应力砌筑。 多孔连续拱桥拱圈的砌筑，应考虑连 拱的影响，制订相应的砌筑程序。 ❖ 根据跨径和设计要求的不同，拱圈合 拢方法分为安砌拱顶石合拢、刹尖封 顶合拢和预施压力封顶合拢三种
