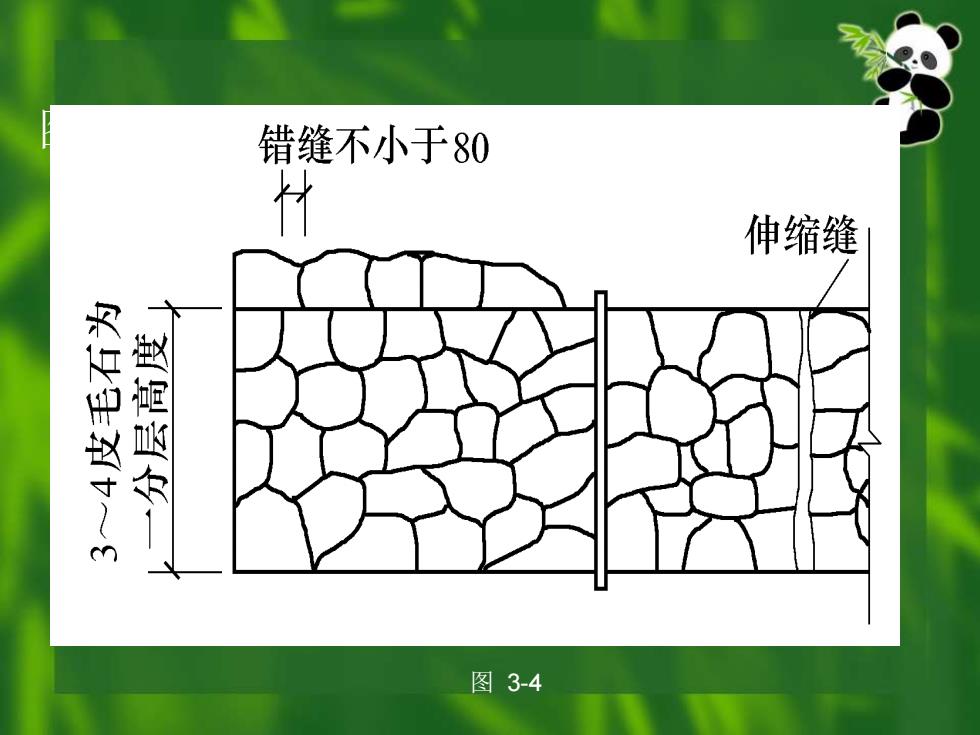

错缝不小于80 伸缩缝 图3-4
图 3-2 图 3-4
3.2.5桥梁墩台砌筑 石砌墩台系用乱毛石、平毛石及粗料石以 水泥砂浆砌筑的。浆砌乱毛石一般适用于 高度小于6的墩台身、基础、镶面以及各 式墩台身填腹；浆砌平毛石一般用于高度 大于6m以下的墩台身、镶面或应力要求大 于浆砌乱毛石砌体强度的墩台；浆砌粗料 石则用于磨耗及冲击严重的分水体及破冰 体的镶面工程以及有整齐美观要求的桥墩 台身等

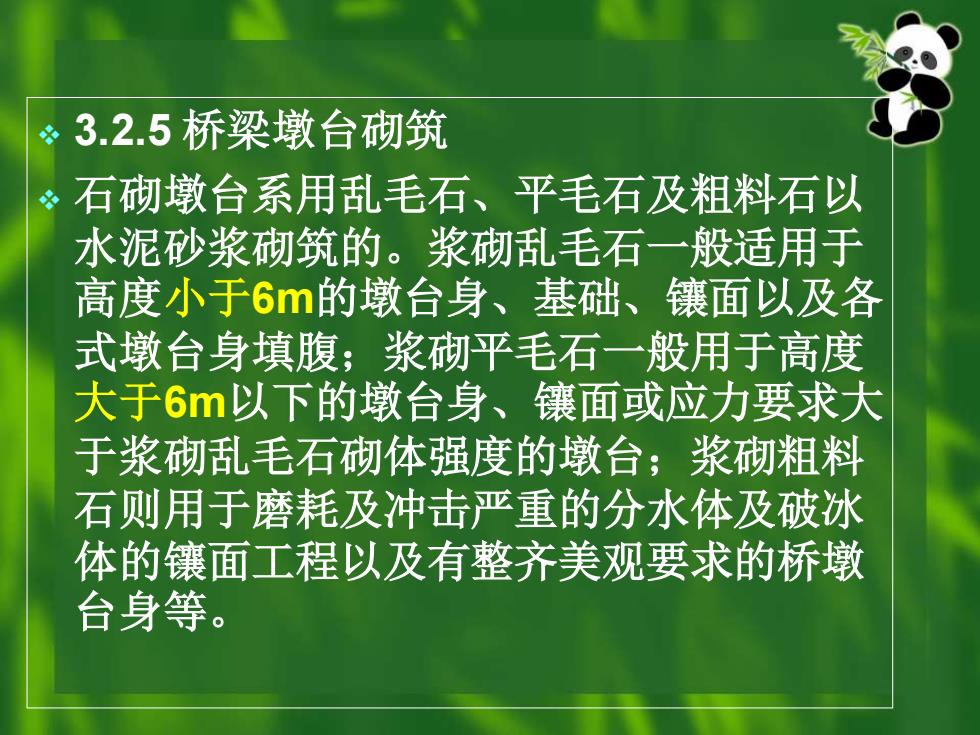

❖ 3.2.5 桥梁墩台砌筑 ❖ 石砌墩台系用乱毛石、平毛石及粗料石以 水泥砂浆砌筑的。浆砌乱毛石一般适用于 高度小于6m的墩台身、基础、镶面以及各 式墩台身填腹；浆砌平毛石一般用于高度 大于6m以下的墩台身、镶面或应力要求大 于浆砌乱毛石砌体强度的墩台；浆砌粗料 石则用于磨耗及冲击严重的分水体及破冰 体的镶面工程以及有整齐美观要求的桥墩 台身等
在砌筑前应按设计图放出实样，挂线砌筑 砌筑基础的第一层砌块时，如基底为土质 只在已砌石块的侧面铺上砂浆即可，不需 坐浆；如基底为石质，应将其表面清洗、 润湿后，先坐浆再砌石。砌筑斜面墩台时， 斜面应逐层放坡，以保证规定的坡度。砌 块间用砂浆粘结并保持一定的缝厚，所有 砌缝要求砂浆饱满。形状比较复杂的工程， 应先作出配料设计图（图3-5），注明块石 尺寸；形状比较简单的，也要根据砌体高 度、尺寸、错缝要求，先行放样配好料石 再砌

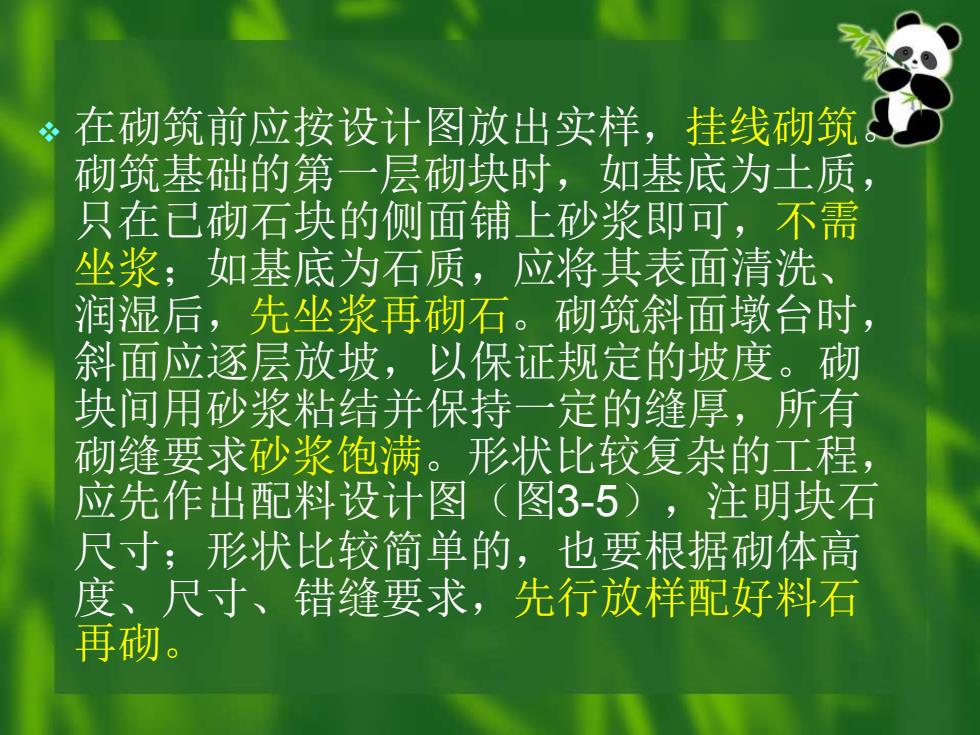

❖ 在砌筑前应按设计图放出实样，挂线砌筑。 砌筑基础的第一层砌块时，如基底为土质， 只在已砌石块的侧面铺上砂浆即可，不需 坐浆；如基底为石质，应将其表面清洗、 润湿后，先坐浆再砌石。砌筑斜面墩台时， 斜面应逐层放坡，以保证规定的坡度。砌 块间用砂浆粘结并保持一定的缝厚，所有 砌缝要求砂浆饱满。形状比较复杂的工程， 应先作出配料设计图（图3-5），注明块石 尺寸；形状比较简单的，也要根据砌体高 度、尺寸、错缝要求，先行放样配好料石 再砌

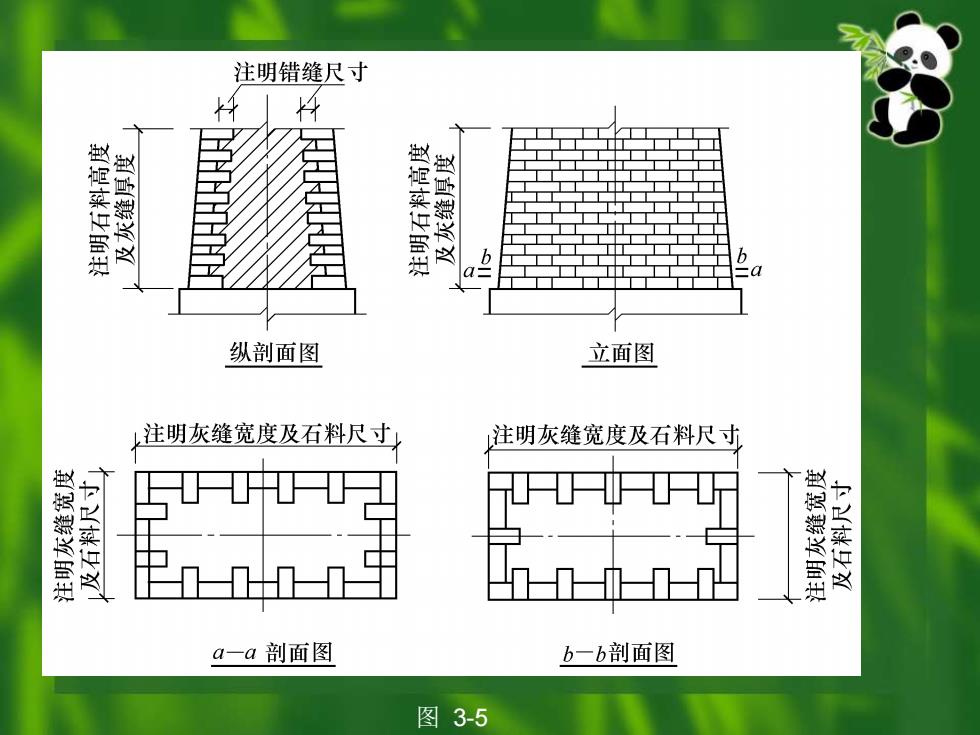

注明错缝尺寸 受 纵剖面图 立面图 注明灰缝宽度及石料尺寸， 注明灰缝宽度及石料尺寸 a一a剖面图 b一b剖面图 图3-5
图 3-5

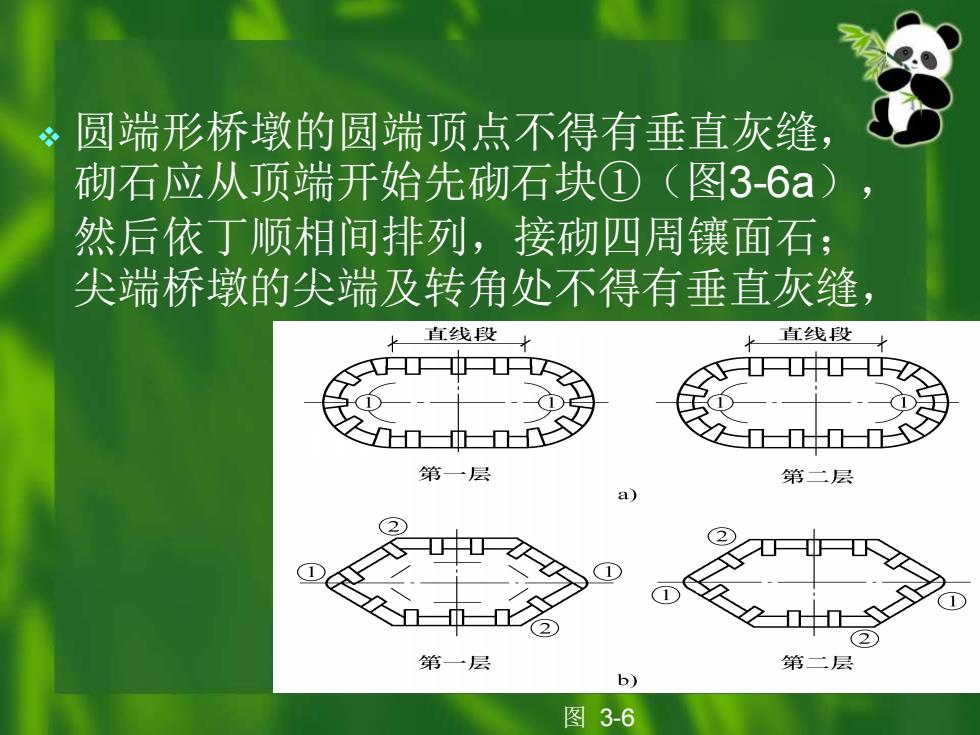

圆端形桥墩的圆端顶点不得有垂直灰缝， 砌石应从顶端开始先砌石块①（图3-6a) 9 然后依丁顺相间排列，接砌四周镶面石； 尖端桥墩的尖端及转角处不得有垂直灰缝， 直线段 直线段 第一层 第二层 a) 2 2) ⑦ 之■十■之 ① (2 第一层 第二层 b) 图3-6
❖ 圆端形桥墩的圆端顶点不得有垂直灰缝， 砌石应从顶端开始先砌石块①（图3-6a）， 然后依丁顺相间排列，接砌四周镶面石； 尖端桥墩的尖端及转角处不得有垂直灰缝， 图 3-6
