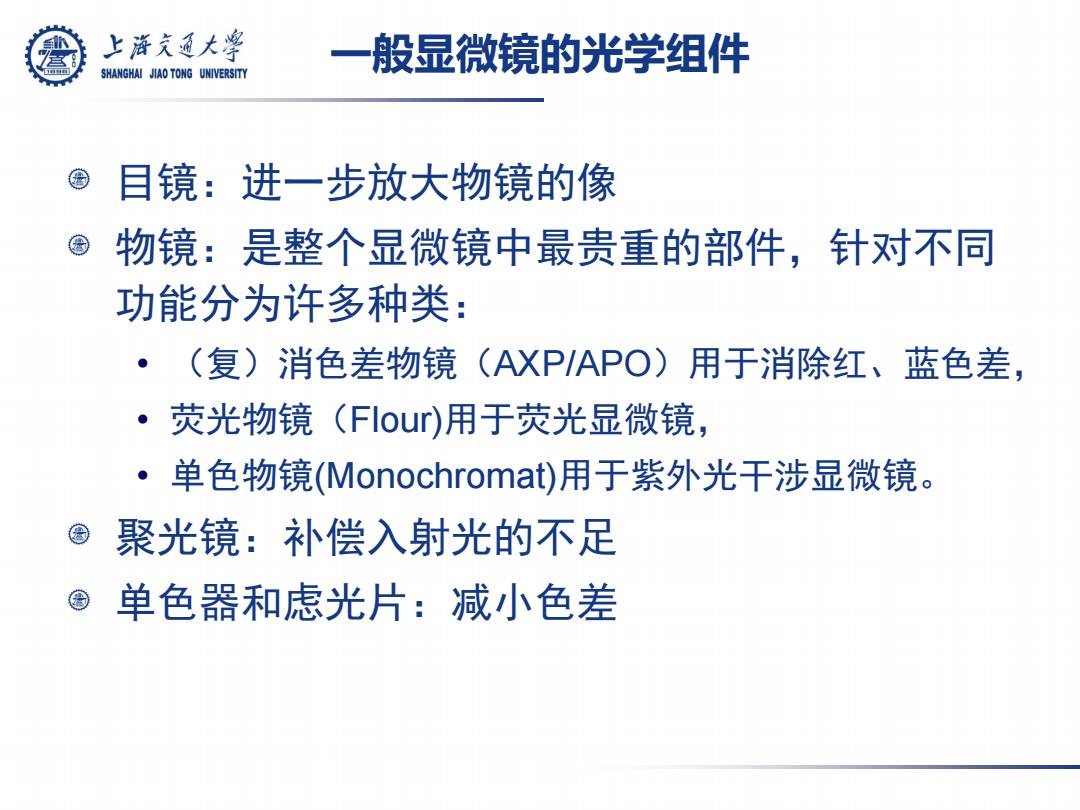

上游充通大兽 一般显微镜的光学组件 SHANGHAI JIAO TONG UNIVERSITY ©目镜：进一步放大物镜的像 物镜：是整个显微镜中最贵重的部件，针对不同 功能分为许多种类： ·（复)消色差物镜 （AXP/APO)用于消除红、蓝色差， 荧光物镜（Flour)用于荧光显微镜， ·单色物镜(Monochromat)用于紫外光干涉显微镜。 聚光镜：补偿入射光的不足 ©单色器和虑光片：减小色差
一般显微镜的光学组件 目镜：进一步放大物镜的像 物镜：是整个显微镜中最贵重的部件，针对不同 功能分为许多种类： • （复）消色差物镜（AXP/APO）用于消除红、蓝色差， • 荧光物镜（Flour)用于荧光显微镜， • 单色物镜(Monochromat)用于紫外光干涉显微镜。 聚光镜：补偿入射光的不足 单色器和虑光片：减小色差
上游充大学 金相显微镜 SHANGHAI JIAO TONG UNIVERSITY 属于反光显微镜，垂直照明 研究金属和无机非金属材料 等不透明物体 ©右图：正置金相显微镜 ©外部 ·目镜、物镜、载物台、光源、 转换器、镜座、镜臂、镜筒 内部 ·反射器、视域光栏、孔径光栏
金相显微镜 属于反光显微镜，垂直照明 研究金属和无机非金属材料 等不透明物体 右图：正置金相显微镜 外部 • 目镜、物镜、载物台、光源、 转换器、镜座、镜臂、镜筒 内部 • 反射器、视域光栏、孔径光栏

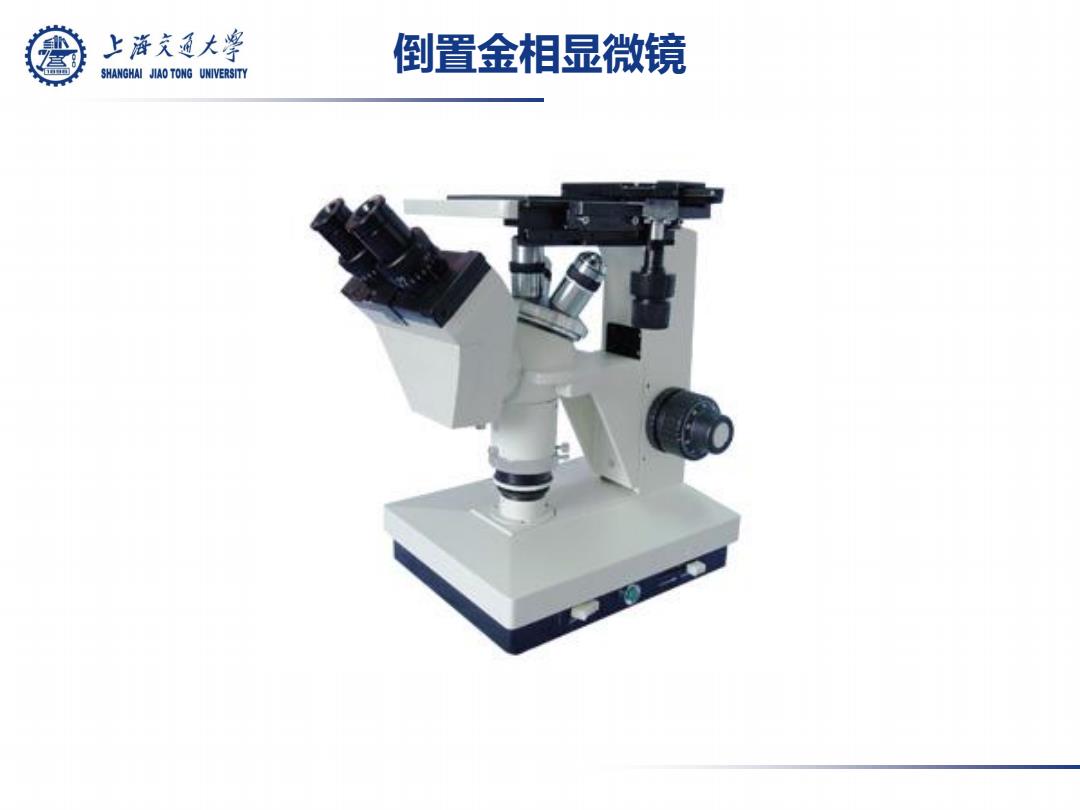

上游文通大学 倒置金相显微镜 SHANGHAI JIAO TONG UNIVERSITY
倒置金相显微镜

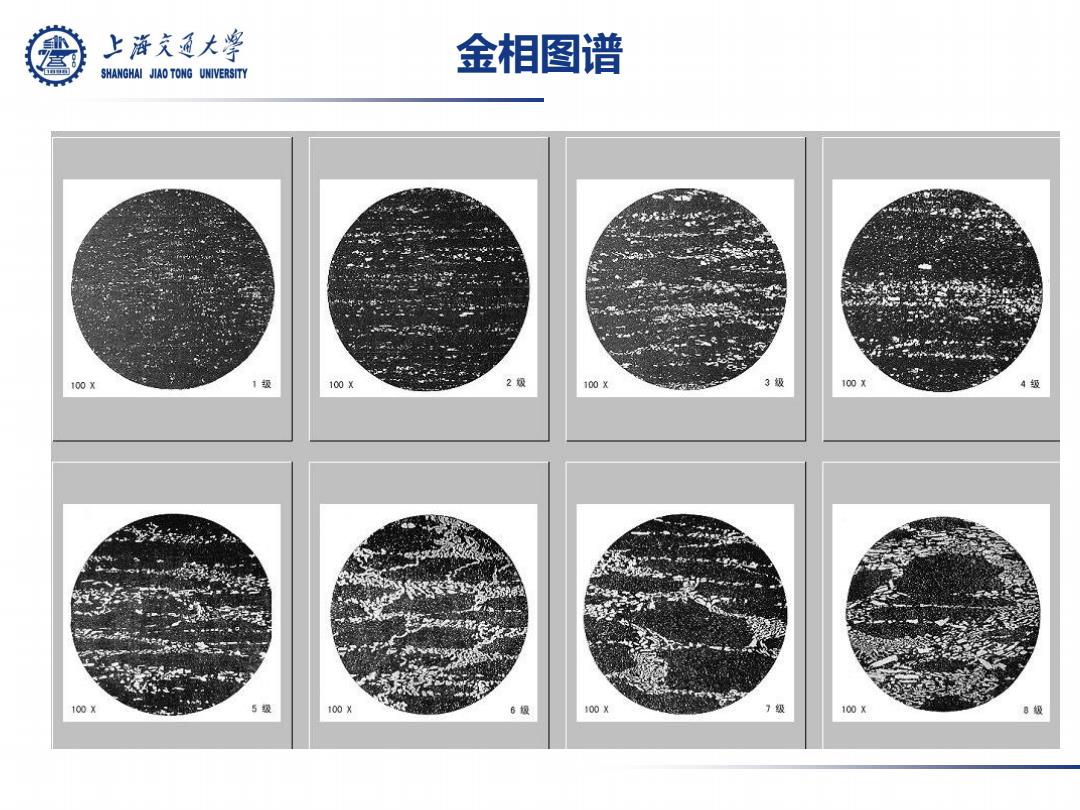

上游充通大学 金相图谱 SHANGHAI JIAO TONG UNIVERSITY 100X 100X 100X 3级 100X 4级 100X 5级 100X 6级 100X 7级 100X 级
金相图谱
上游充通大兽 偏光显微镜 SHANGHAI JIAO TONG UNIVERSITY 属于透射光显微镜，偏光镜 用于透明晶体、玻璃和陶瓷 的光学特性观察研究 构件 除一般显微镜的构件外， 特殊之处： 白色光源，聚光镜、下偏光镜 (起偏器)、上偏光镜（检偏器）
偏光显微镜 属于透射光显微镜，偏光镜 用于透明晶体、玻璃和陶瓷 的光学特性观察研究 构件 除一般显微镜的构件外， 特殊之处： 白色光源，聚光镜、下偏光镜 （起偏器）、上偏光镜（检偏器）
