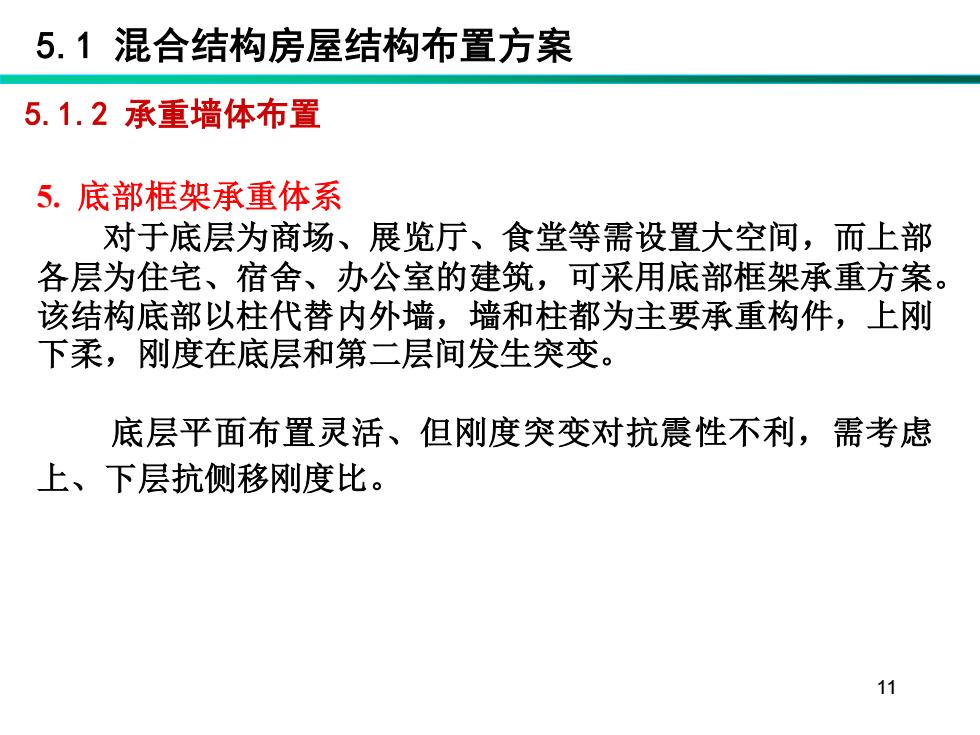

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 5.底部框架承重体系 对于底层为商场、展览厅、食堂等需设置大空间，而上部 各层为住宅、宿舍、办公室的建筑，可采用底部框架承重方案。 该结构底部以柱代替内外墙，墙和柱都为主要承重构件，上刚 下柔，刚度在底层和第二层间发生突变。 底层平面布置灵活、但刚度突变对抗震性不利，需考虑 上、下层抗侧移刚度比。 11
11 5. 底部框架承重体系 对于底层为商场、展览厅、食堂等需设置大空间，而上部 各层为住宅、宿舍、办公室的建筑，可采用底部框架承重方案。 该结构底部以柱代替内外墙，墙和柱都为主要承重构件，上刚 下柔，刚度在底层和第二层间发生突变。 底层平面布置灵活、但刚度突变对抗震性不利，需考虑 上、下层抗侧移刚度比。 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案

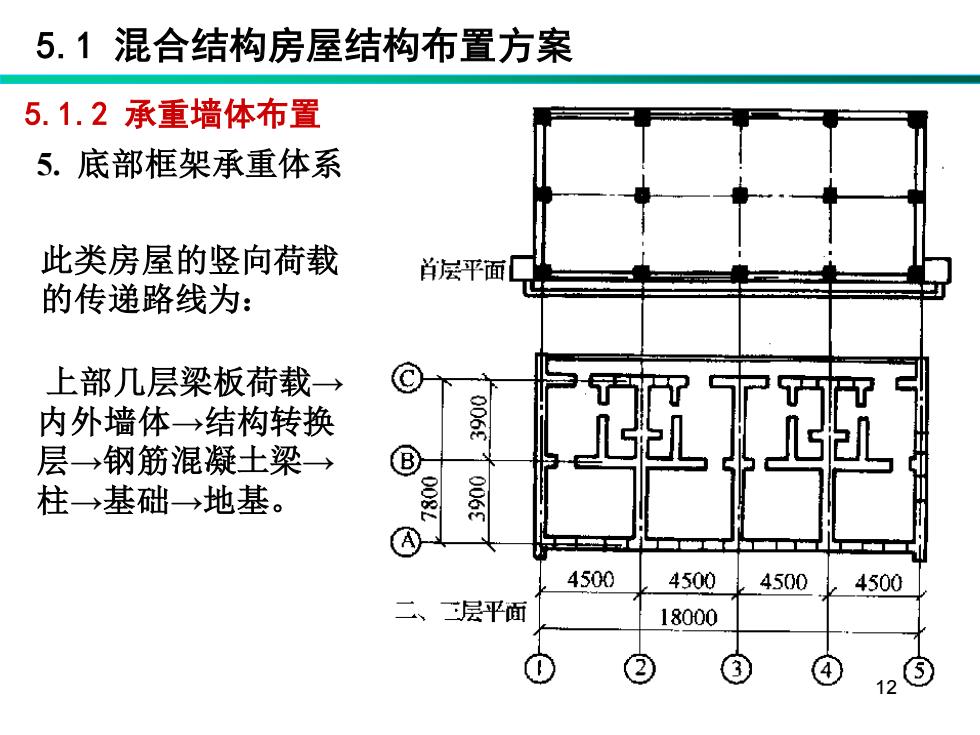

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 5.底部框架承重体系 此类房屋的竖向荷载 层平面[ 的传递路线为： 上部几层梁板荷载→ 内外墙体→结构转换 0060 宁TT巧 层→钢筋混凝土梁→ 5是LL 柱→基础→地基。 2060 4500 4500 4500 4500 二1 三层平面 18000
12 5. 底部框架承重体系 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案 上部几层梁板荷载→ 内外墙体→结构转换 层→钢筋混凝土梁→ 柱→基础→地基。 此类房屋的竖向荷载 的传递路线为：

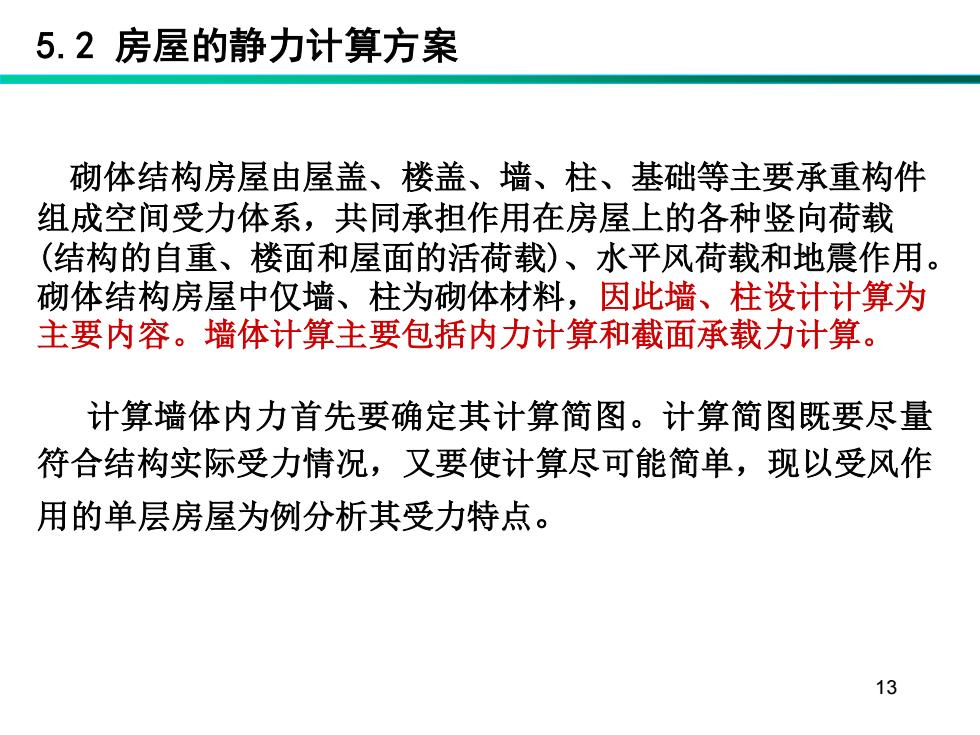

5.2房屋的静力计算方案 砌体结构房屋由屋盖、楼盖、墙、柱、基础等主要承重构件 组成空间受力体系，共同承担作用在房屋上的各种竖向荷载 (结构的自重、楼面和屋面的活荷载)、水平风荷载和地震作用。 砌体结构房屋中仅墙、柱为砌体材料，因此墙、柱设计计算为 主要内容。墙体计算主要包括内力计算和截面承载力计算。 计算墙体内力首先要确定其计算简图。计算简图既要尽量 符合结构实际受力情况，又要使计算尽可能简单，现以受风作 用的单层房屋为例分析其受力特点。 13
13 砌体结构房屋由屋盖、楼盖、墙、柱、基础等主要承重构件 组成空间受力体系，共同承担作用在房屋上的各种竖向荷载 (结构的自重、楼面和屋面的活荷载)、水平风荷载和地震作用。 砌体结构房屋中仅墙、柱为砌体材料，因此墙、柱设计计算为 主要内容。墙体计算主要包括内力计算和截面承载力计算。 计算墙体内力首先要确定其计算简图。计算简图既要尽量 符合结构实际受力情况，又要使计算尽可能简单，现以受风作 用的单层房屋为例分析其受力特点。 5.2 房屋的静力计算方案
