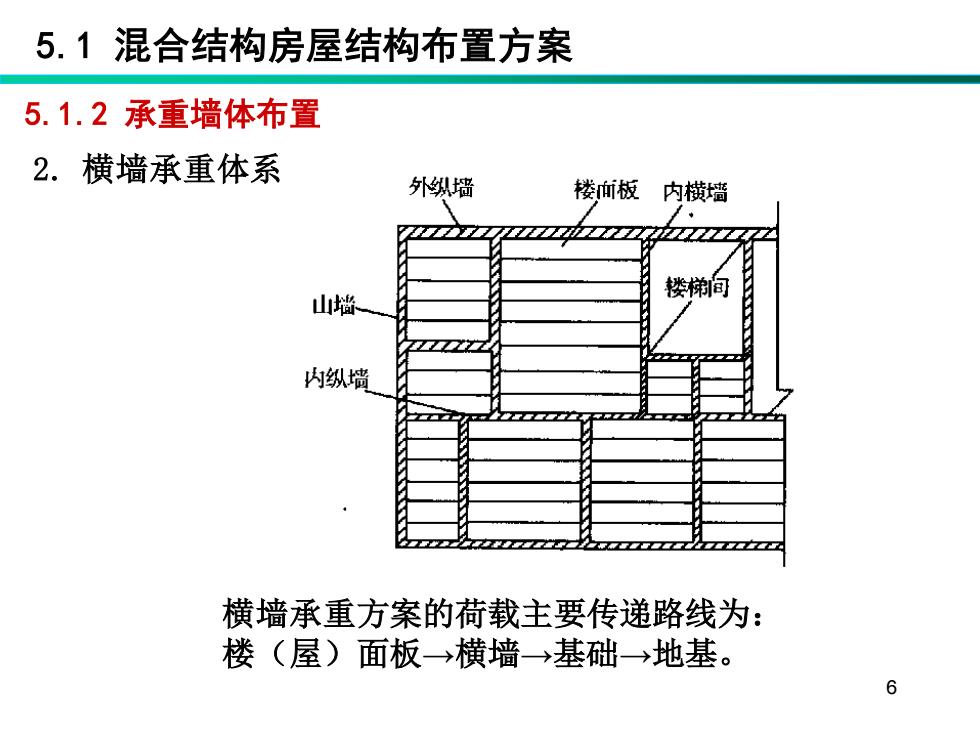

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 2.横墙承重体系 外纵墙 楼板 内横墙 楼梯问 山墙 内纵墙 横墙承重方案的荷载主要传递路线为： 楼（屋)面板→横墙→基础→地基。 6
6 2. 横墙承重体系 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案 横墙承重方案的荷载主要传递路线为： 楼（屋）面板→横墙→基础→地基

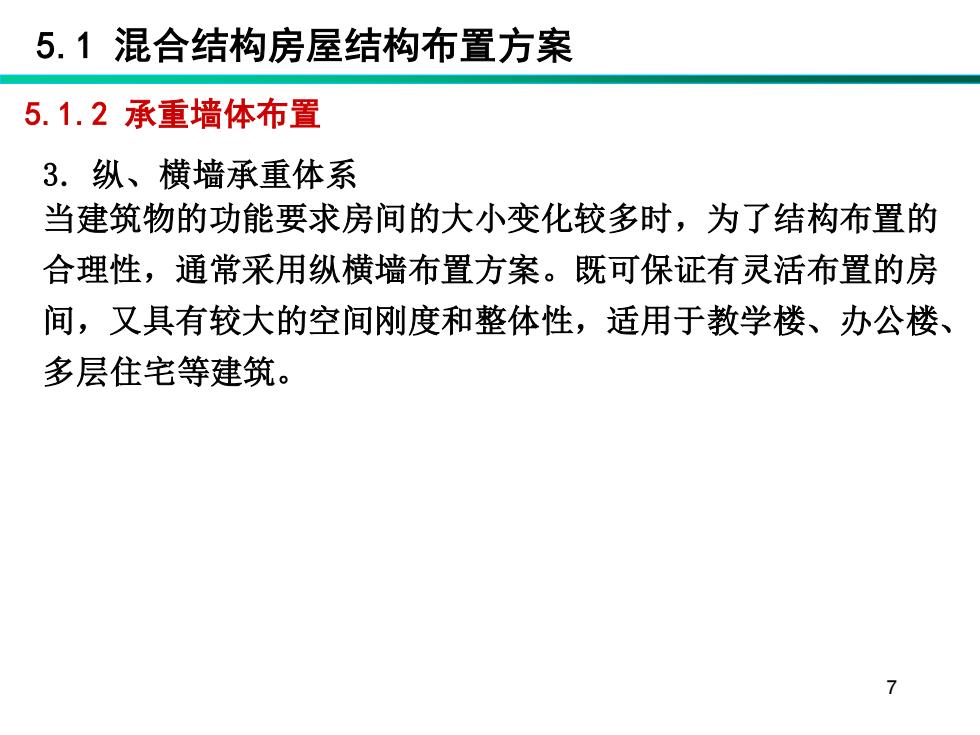

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 3.纵、横墙承重体系 当建筑物的功能要求房间的大小变化较多时，为了结构布置的 合理性，通常采用纵横墙布置方案。既可保证有灵活布置的房 间，又具有较大的空间刚度和整体性，适用于教学楼、办公楼、 多层住宅等建筑。 7
7 3. 纵、横墙承重体系 当建筑物的功能要求房间的大小变化较多时，为了结构布置的 合理性，通常采用纵横墙布置方案。既可保证有灵活布置的房 间，又具有较大的空间刚度和整体性，适用于教学楼、办公楼、 多层住宅等建筑。 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案

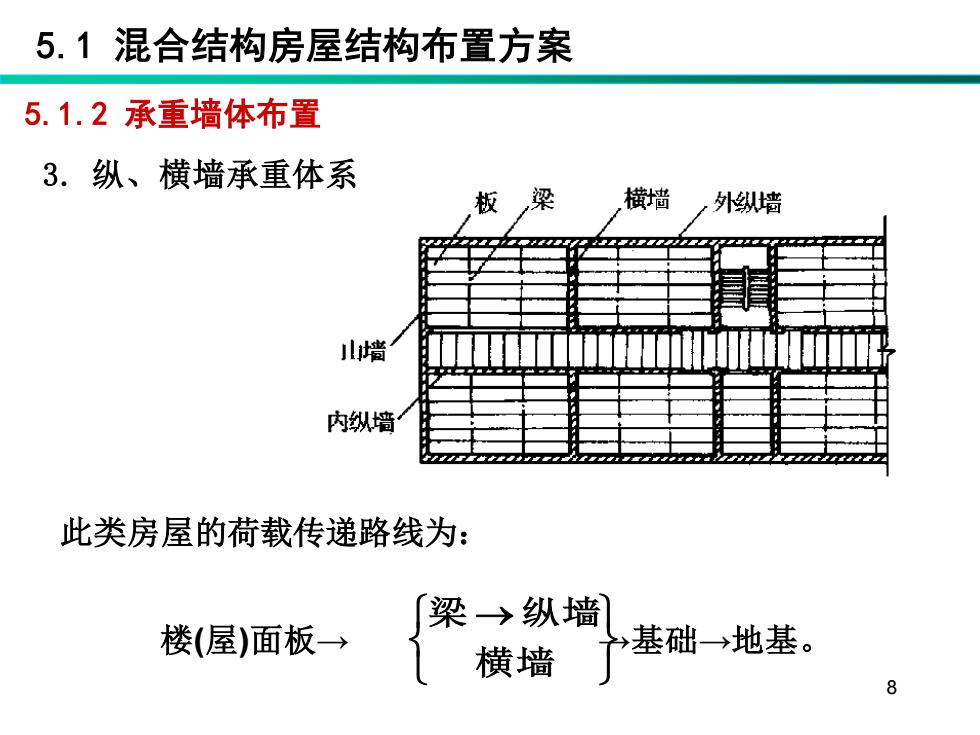

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 3.纵、横墙承重体系 板梁 横墙外纵墙 墙 内纵墙 此类房屋的荷载传递路线为： 梁→纵墙 楼（屋）面板→ 横墙 基础→地基。 8
8 3. 纵、横墙承重体系 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案 → 横墙 梁 纵墙 楼(屋)面板→ →基础→地基。 此类房屋的荷载传递路线为：

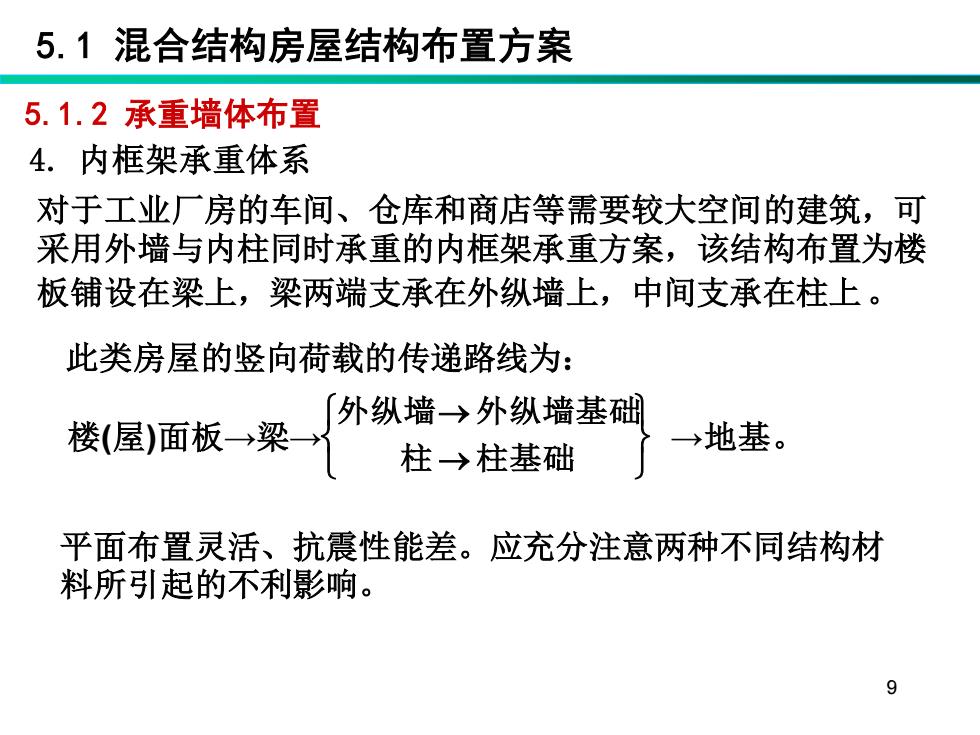

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 4.内框架承重体系 对于工业厂房的车间、仓库和商店等需要较大空间的建筑，可 采用外墙与内柱同时承重的内框架承重方案，该结构布置为楼 板铺设在梁上，梁两端支承在外纵墙上，中间支承在柱上。 此类房屋的竖向荷载的传递路线为： 「外纵墙→外纵墙基础 楼屋)面板一→梁 柱→柱基础 →地基。 平面布置灵活、抗震性能差。应充分注意两种不同结构材 料所引起的不利影响。 9
9 对于工业厂房的车间、仓库和商店等需要较大空间的建筑，可 采用外墙与内柱同时承重的内框架承重方案，该结构布置为楼 板铺设在梁上，梁两端支承在外纵墙上，中间支承在柱上。 → → 柱 柱基础 外纵墙 外纵墙基础 4. 内框架承重体系 平面布置灵活、抗震性能差。应充分注意两种不同结构材 料所引起的不利影响。 此类房屋的竖向荷载的传递路线为： 楼(屋)面板→梁→ →地基。 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案

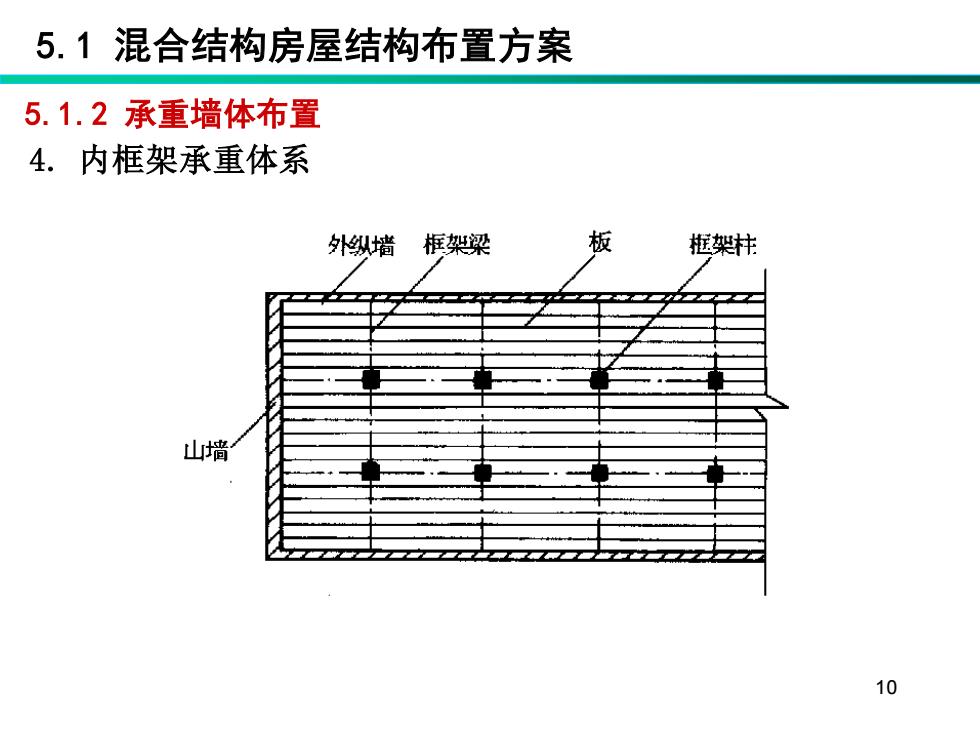

5.1混合结构房屋结构布置方案 5.1.2承重墙体布置 4.内框架承重体系 外纵墙框架梁 板 框架柱 山墙 10
10 4. 内框架承重体系 5.1.2 承重墙体布置 5.1 混合结构房屋结构布置方案
