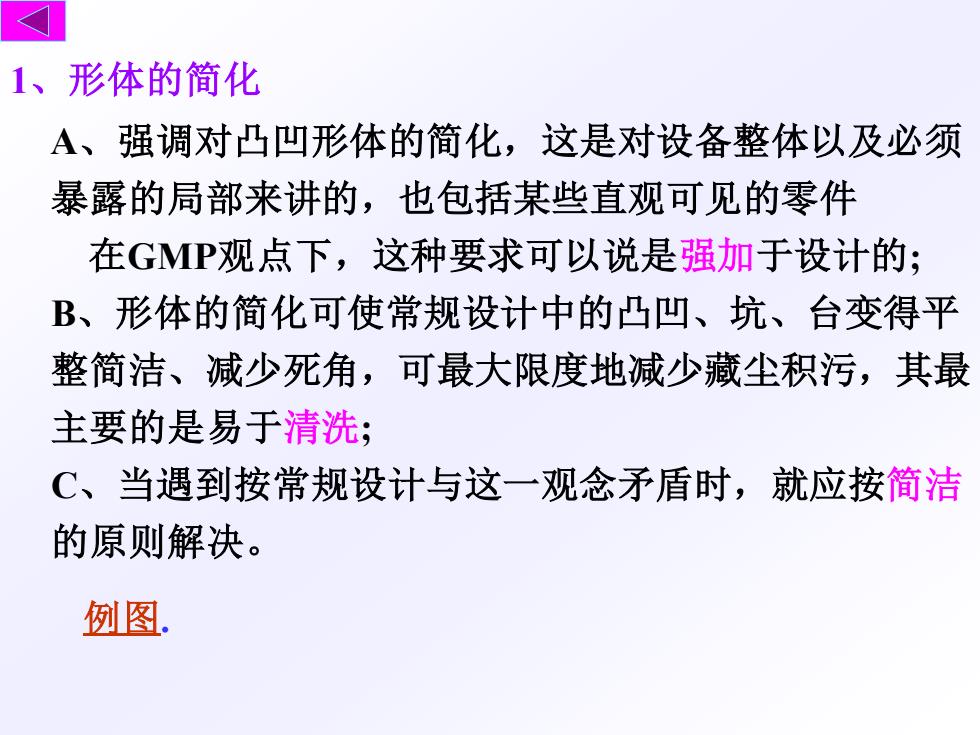

1、形体的简化 A、强调对凸凹形体的简化，这是对设备整体以及必须 暴露的局部来讲的，也包括某些直观可见的零件 在GMP观点下，这种要求可以说是强加于设计的; B、形体的简化可使常规设计中的凸凹、坑、台变得平 整简洁、减少死角，可最大限度地减少藏尘积污，其最 主要的是易于清洗; C、当遇到按常规设计与这一观念矛盾时，就应按简洁 的原则解决。 例图
1、形体的简化 A、强调对凸凹形体的简化，这是对设备整体以及必须 暴露的局部来讲的，也包括某些直观可见的零件 在GMP观点下，这种要求可以说是强加于设计的; B、形体的简化可使常规设计中的凸凹、坑、台变得平 整简洁、减少死角，可最大限度地减少藏尘积污，其最 主要的是易于清洗; C、当遇到按常规设计与这一观念矛盾时，就应按简洁 的原则解决。 例图

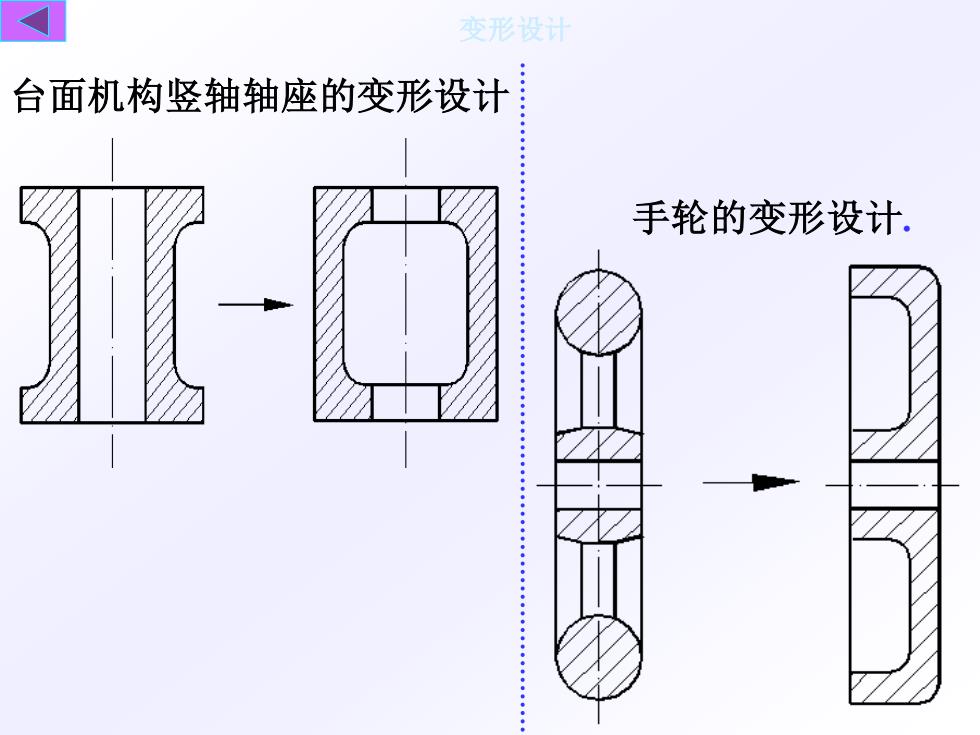

变形设计 手轮的变形设计. 台面机构竖轴轴座的变形设计
变形设计 手轮的变形设计. 台面机构竖轴轴座的变形设计

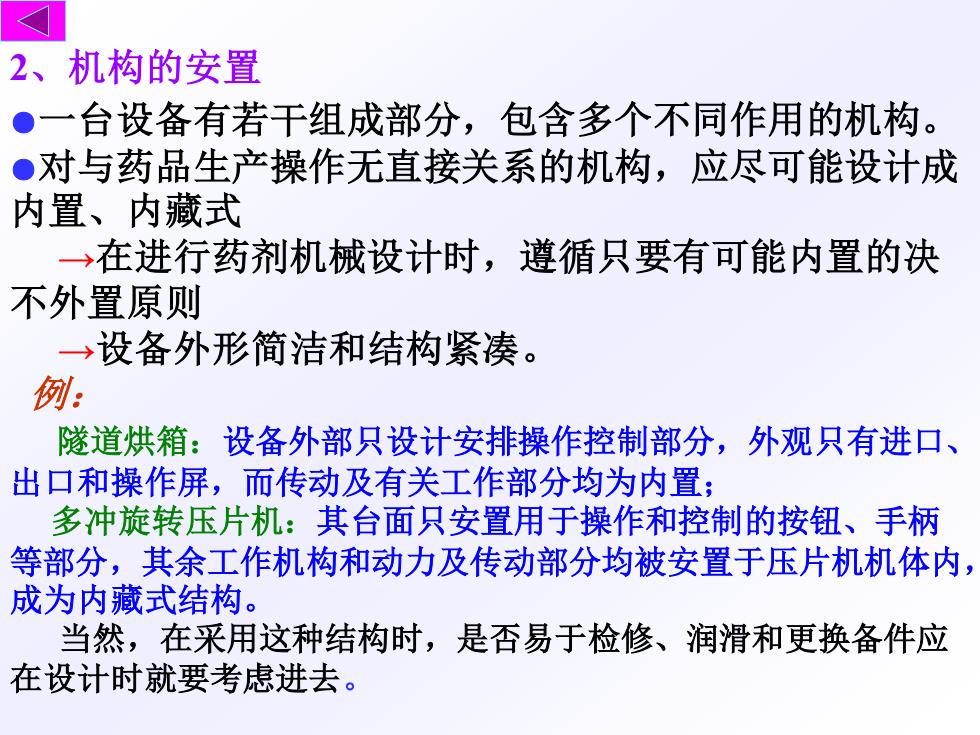

2、机构的安置 ●一台设备有若干组成部分，包含多个不同作用的机构。 ●对与药品生产操作无直接关系的机构，应尽可能设计成 内置、内藏式 →在进行药剂机械设计时，遵循只要有可能内置的决 不外置原则 →设备外形简洁和结构紧凑。 例： 隧道烘箱：设备外部只设计安排操作控制部分，外观只有进口、 出口和操作屏，而传动及有关工作部分均为内置； 多冲旋转压片机：其台面只安置用于操作和控制的按钮、手柄 等部分，其余工作机构和动力及传动部分均被安置于压片机机体内， 成为内藏式结构。 当然，在采用这种结构时，是否易于检修、润滑和更换备件应 在设计时就要考虑进去
2、机构的安置 ●一台设备有若干组成部分，包含多个不同作用的机构。 ●对与药品生产操作无直接关系的机构，应尽可能设计成 内置、内藏式 →在进行药剂机械设计时，遵循只要有可能内置的决 不外置原则 →设备外形简洁和结构紧凑。 例： 隧道烘箱：设备外部只设计安排操作控制部分，外观只有进口、 出口和操作屏，而传动及有关工作部分均为内置； 多冲旋转压片机：其台面只安置用于操作和控制的按钮、手柄 等部分，其余工作机构和动力及传动部分均被安置于压片机机体内， 成为内藏式结构。 当然，在采用这种结构时，是否易于检修、润滑和更换备件应 在设计时就要考虑进去

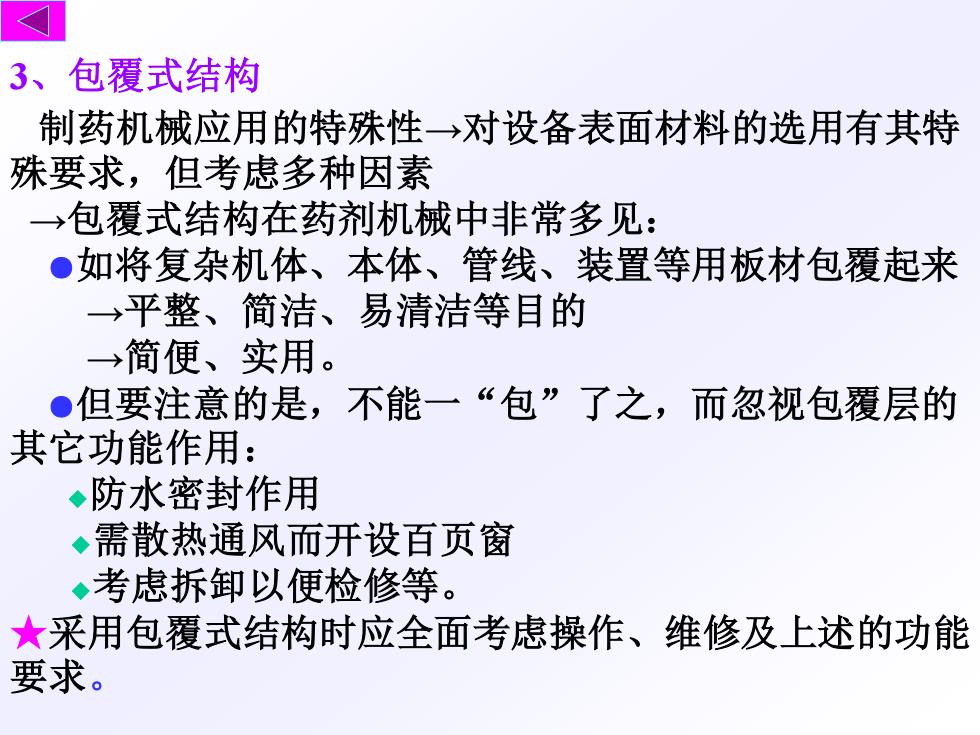

3、包覆式结构 制药机械应用的特殊性→对设备表面材料的选用有其特 殊要求，但考虑多种因素 →包覆式结构在药剂机械中非常多见： ●如将复杂机体、本体、管线、装置等用板材包覆起来 →平整、简洁、易清洁等目的 →简便、实用。 ●但要注意的是，不能一“包”了之，而忽视包覆层的 其它功能作用： ◆防水密封作用 ◆需散热通风而开设百页窗 ◆考虑拆卸以便检修等。 ★采用包覆式结构时应全面考虑操作、维修及上述的功能 要求
3、包覆式结构 制药机械应用的特殊性→对设备表面材料的选用有其特 殊要求，但考虑多种因素 →包覆式结构在药剂机械中非常多见： ●如将复杂机体、本体、管线、装置等用板材包覆起来 →平整、简洁、易清洁等目的 →简便、实用。 ●但要注意的是，不能一“包”了之，而忽视包覆层的 其它功能作用： ◆防水密封作用 ◆需散热通风而开设百页窗 ◆考虑拆卸以便检修等。 ★采用包覆式结构时应全面考虑操作、维修及上述的功能 要求

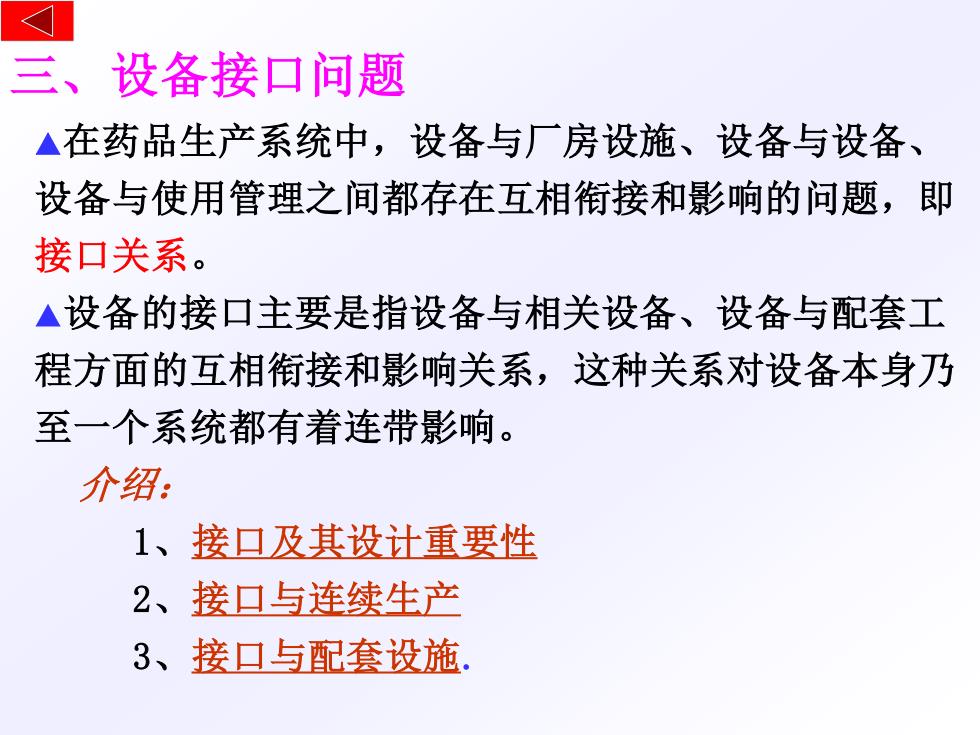

三、设备接口问题 ▲在药品生产系统中，设备与厂房设施、设备与设备、 设备与使用管理之间都存在互相衔接和影响的问题，即 接口关系。 ▲设备的接口主要是指设备与相关设备、设备与配套工 程方面的互相衔接和影响关系，这种关系对设备本身乃 至一个系统都有着连带影响。 介绍： 1、接口及其设计重要性 2、接口与连续生产 3、接口与配套设施
三、设备接口问题 ▲在药品生产系统中，设备与厂房设施、设备与设备、 设备与使用管理之间都存在互相衔接和影响的问题，即 接口关系。 ▲设备的接口主要是指设备与相关设备、设备与配套工 程方面的互相衔接和影响关系，这种关系对设备本身乃 至一个系统都有着连带影响。 介绍： 1、接口及其设计重要性 2、接口与连续生产 3、接口与配套设施
