(1)常用编码方式 ·从信号波形中可以看出，曼彻斯特(Manchester) 编码和差分曼彻斯特编码产生的信号频率比不归 零制高。 ·从自同步能力来看，不归零制不能从信号波形本 身中提取信号时钟频率（这叫作没有自同步能 力)，而曼彻斯特编码和差分曼彻斯特编码具有 自同步能力。 2.物理层 22
(1) (Manchester) 2. 22
调制与解调 载波 模拟信号 s(④1 g(t) MA g() Modulator Demodulator 数字或 模拟信道 数字或 模拟数据 调制 解调制 模拟数据 发送方 接收方 2.物理层 23
2. 23 Modulator Demodulator

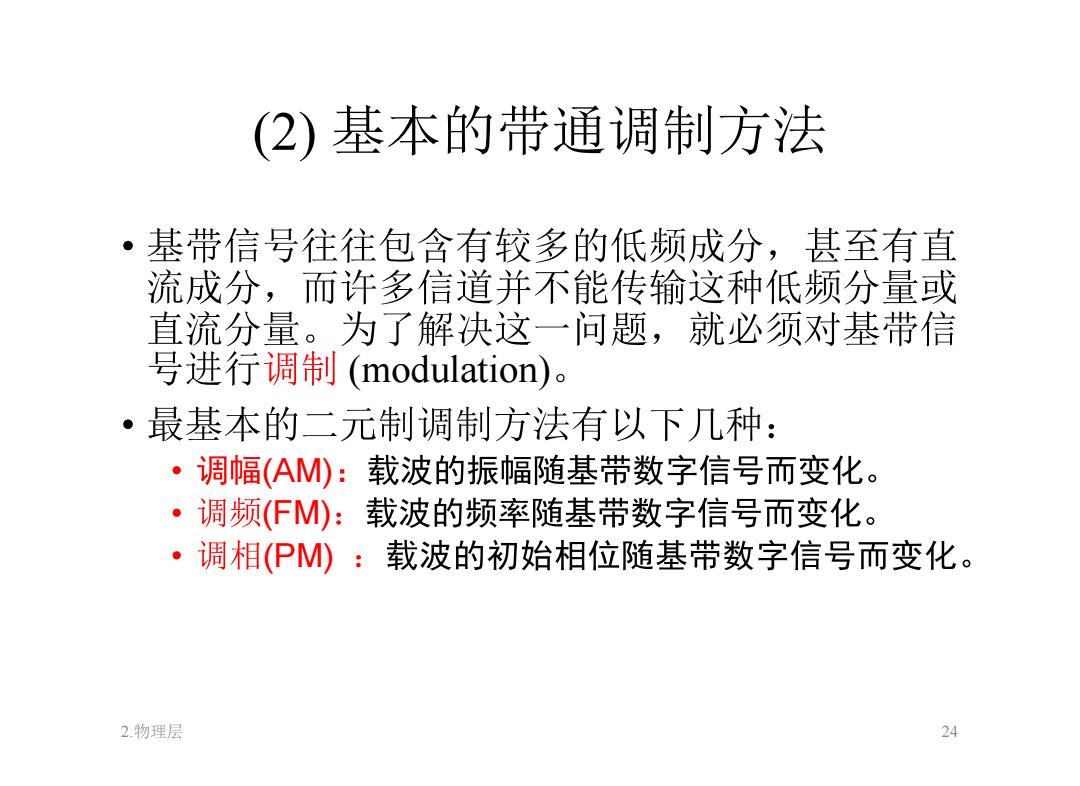

(2)基本的带通调制方法 。 基带信号往往包含有较多的低频成分，甚至有直 流成分，而许多信道并不能传输这种低频分量或 直流分量。为了解决这一问题，就必须对基带信 号进行调制(modulation)。 ·最基本的二元制调制方法有以下几种： ·调幅(AM):载波的振幅随基带数字信号而变化。 ·调频(FM):载波的频率随基带数字信号而变化。 ·调相(PM:载波的初始相位随基带数字信号而变化。 2.物理层 24
(modulation) (AM) (FM) (PM) 2. 24

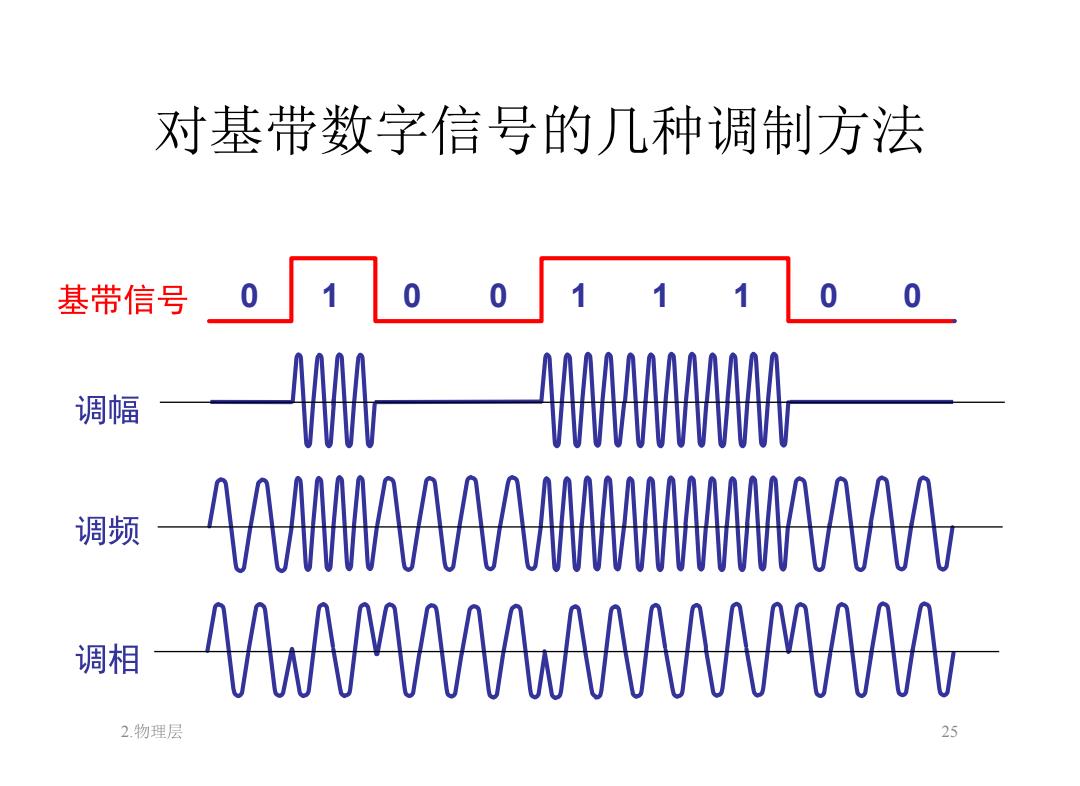

对基带数字信号的几种调制方法 基带信号 调幅 调频 调相 MWAMAAAMAAAMAAA 2.物理层 25
2. 25 0 1 0 0 1 1 1 0 0

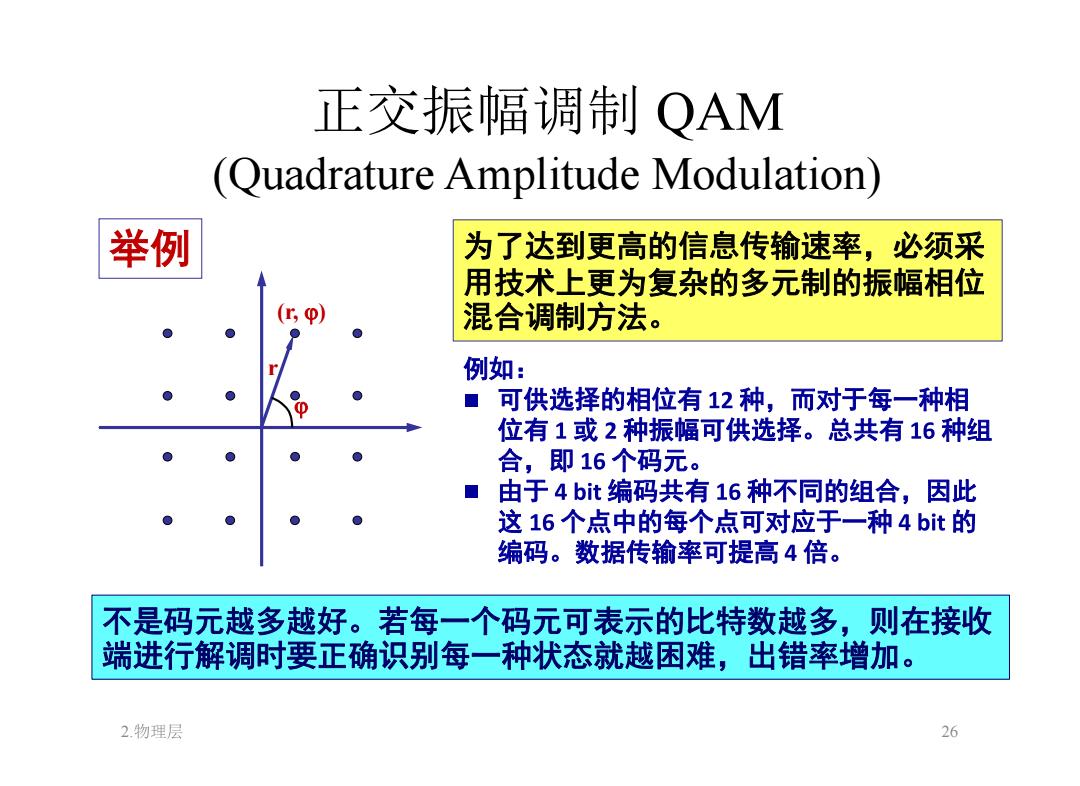

正交振幅调制QAM (Quadrature Amplitude Modulation) 举例 为了达到更高的信息传输速率，必须采 用技术上更为复杂的多元制的振幅相位 混合调制方法。 例如： 可供选择的相位有12种，而对于每一种相 位有1或2种振幅可供选择。总共有16种组 合，即16个码元。 由于4bit编码共有16种不同的组合，因此 这16个点中的每个点可对应于一种4bit的 编码。数据传输率可提高4倍。 不是码元越多越好。若每一个码元可表示的比特数越多，则在接收 端进行解调时要正确识别每一种状态就越困难，出错率增加。 2.物理层 26
(Quadrature Amplitude Modulation) r (r, ) 2. 26
