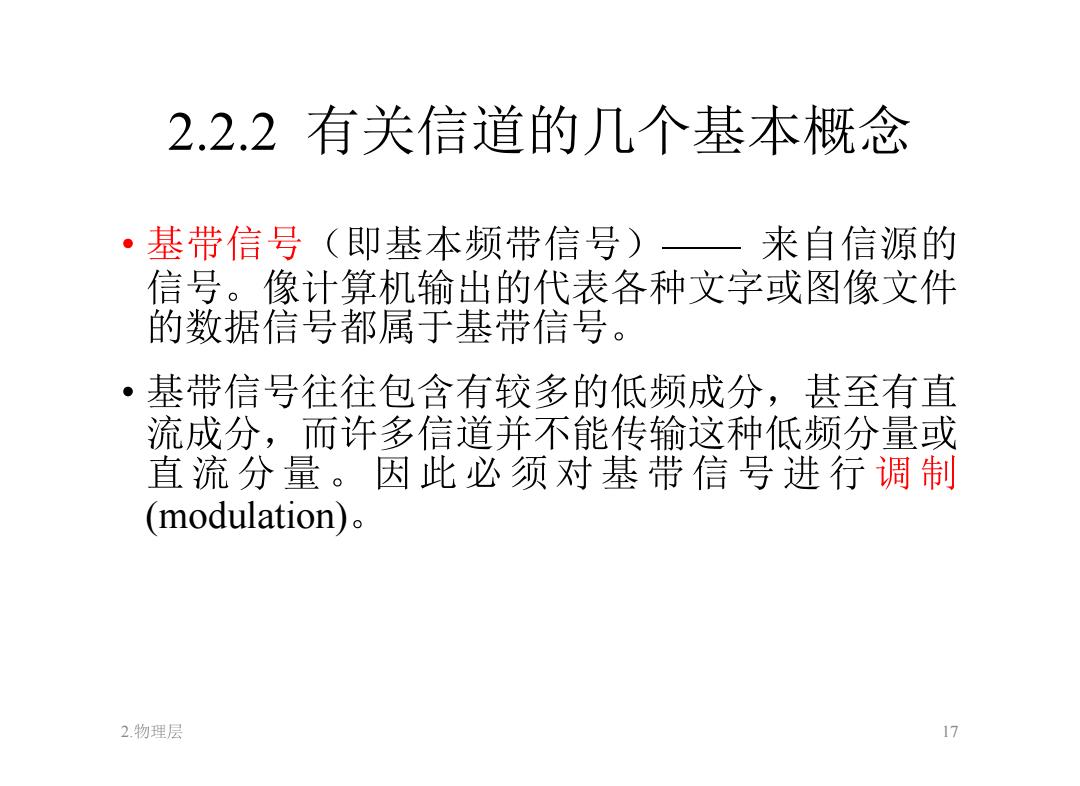

2.2.2有关信道的几个基本概念 基带信号（即基本频带信号）一 0 来自信源的 信号。像计算机输出的代表各种文字或图像文件 的数据信号都属于基带信号。 。 基带信号往往包含有较多的低频成分，甚至有直 流成分，而许多信道并不能传输这种低频分量或 直流分量。因此必须对基带信号进行调制 (modulation)。 2.物理层 17
(modulation) 2. 17

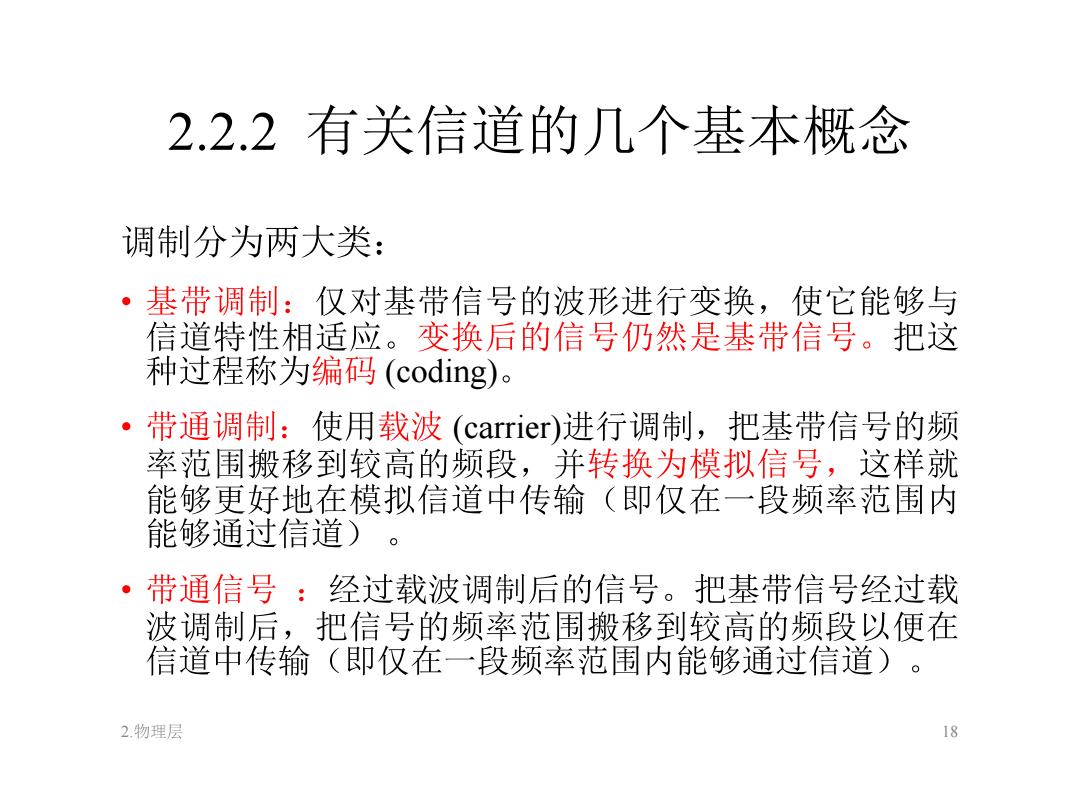

2.2.2有关信道的几个基本概念 调制分为两大类： ·基带调制：仅对基带信号的波形进行变换，使它能够与 信道特性相适应。变换后的信号仍然是基带信号。把这 种过程称为编码(coding)。 ·带通调制：使用载波(carrier)进行调制，把基带信号的频 率范围搬移到较高的频段，并转换为模拟信号，这样就 能够更好地在模拟信道中传输（即仅在一段频率范围内 能够通过信道)。 。 带通信号：经过载波调制后的信号。把基带信号经过载 波调制后，把信号的频率范围搬移到较高的频段以便在 信道中传输（即仅在一段频率范围内能够通过信道） 。 2.物理层 18
(coding) (carrier) 2. 18

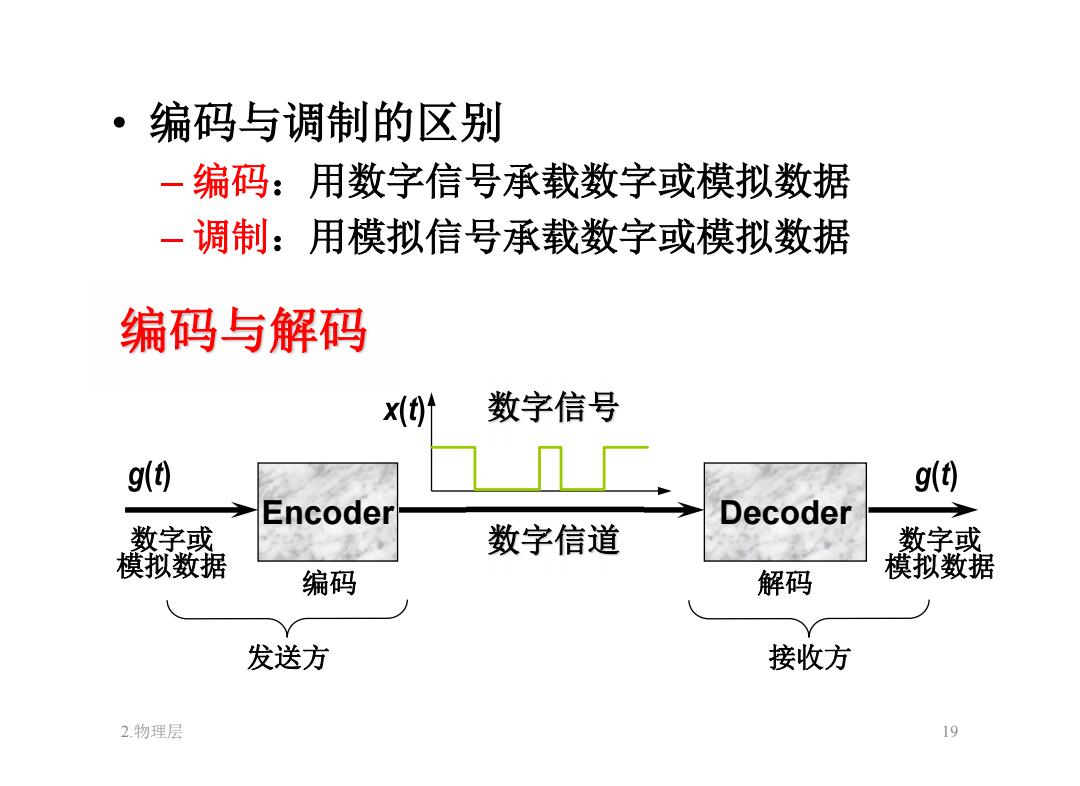

编码与调制的区别 一编码：用数字信号承载数字或模拟数据 -调制：用模拟信号承载数字或模拟数据 编码与解码 x外 数字信号 g(t) g(t) Encoder Decoder 数字或 数字信道 数字或 模拟数据 编码 解码 模拟数据 发送方 接收方 2.物理层 19
2. 19 Encoder Decoder

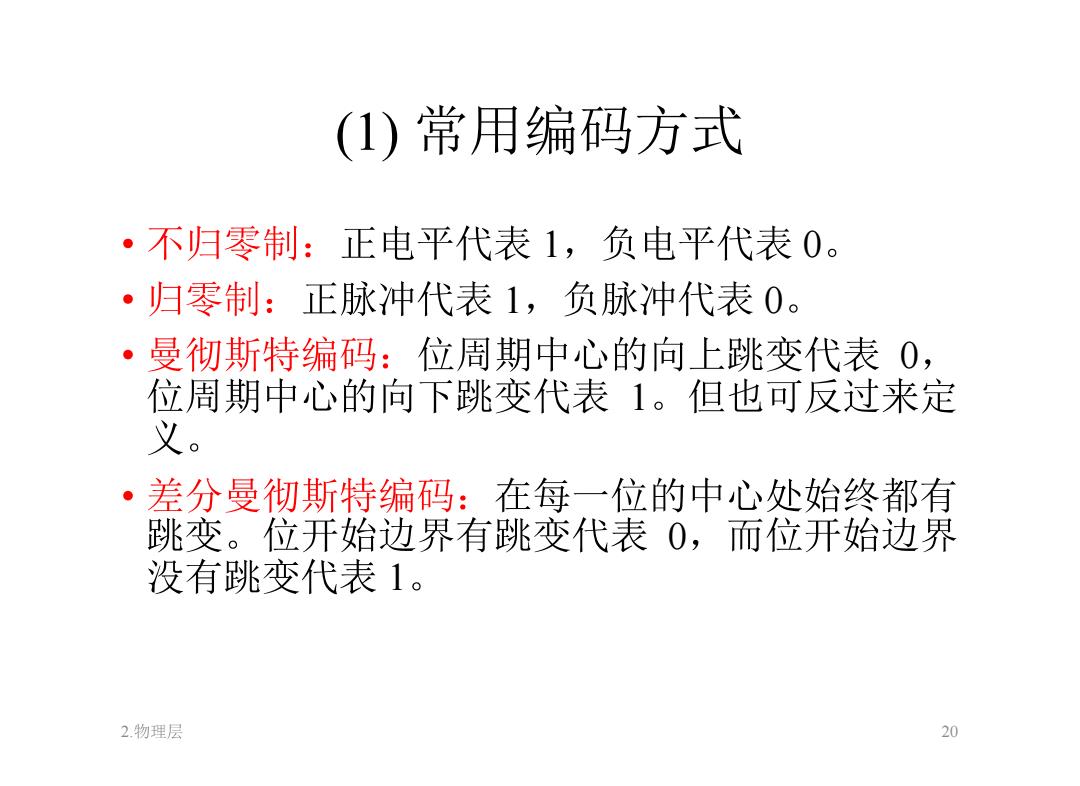

(1)常用编码方式 ·不归零制：正电平代表1，负电平代表0。 ·归零制：正脉冲代表1，负脉冲代表0。 曼彻斯特编码：位周期中心的向上跳变代表0， 位周期中心的向下跳变代表1。但也可反过来定 义。 ·差分曼彻斯特编码：在每一位的中心处始终都有 跳变。位开始边界有跳变代表0，而位开始边界 没有跳变代表1。 2.物理层 20
1 0 1 0 0 1 0 1 2. 20

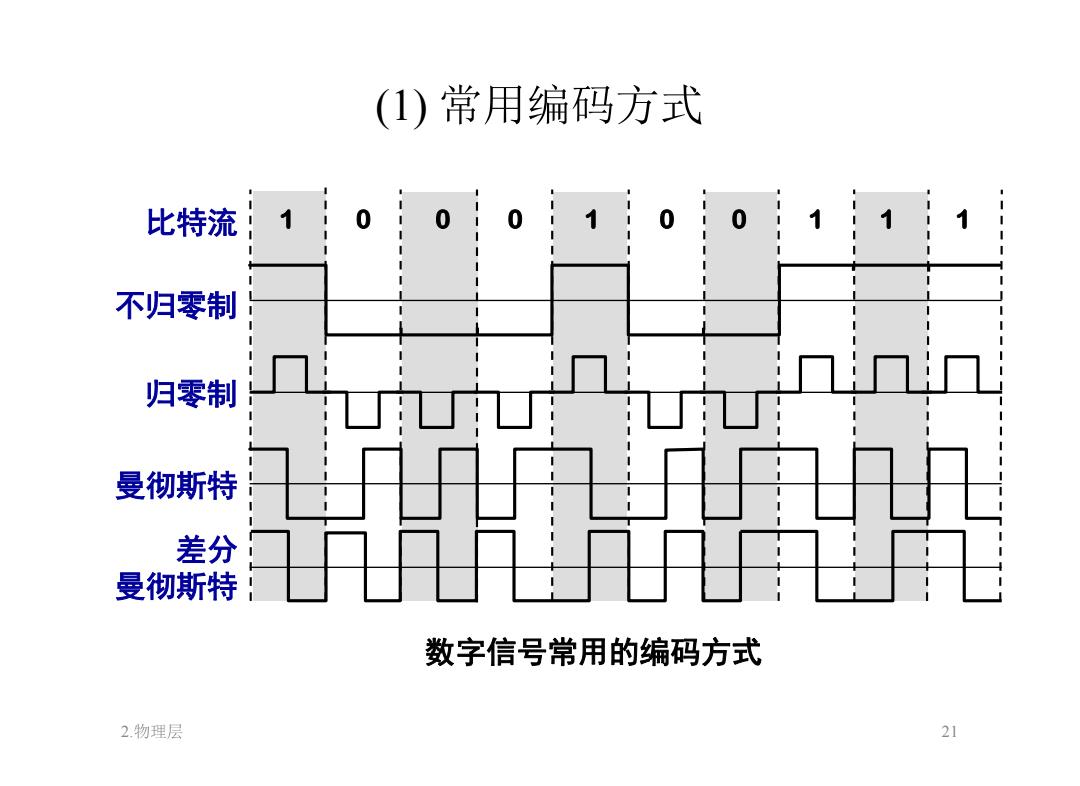

(1)常用编码方式 比特流 1 0 0 0 1 0 0 1 不归零制 归零制 曼彻斯特 差分 曼彻斯特 数字信号常用的编码方式 2.物理层 21
(1) 2. 21
