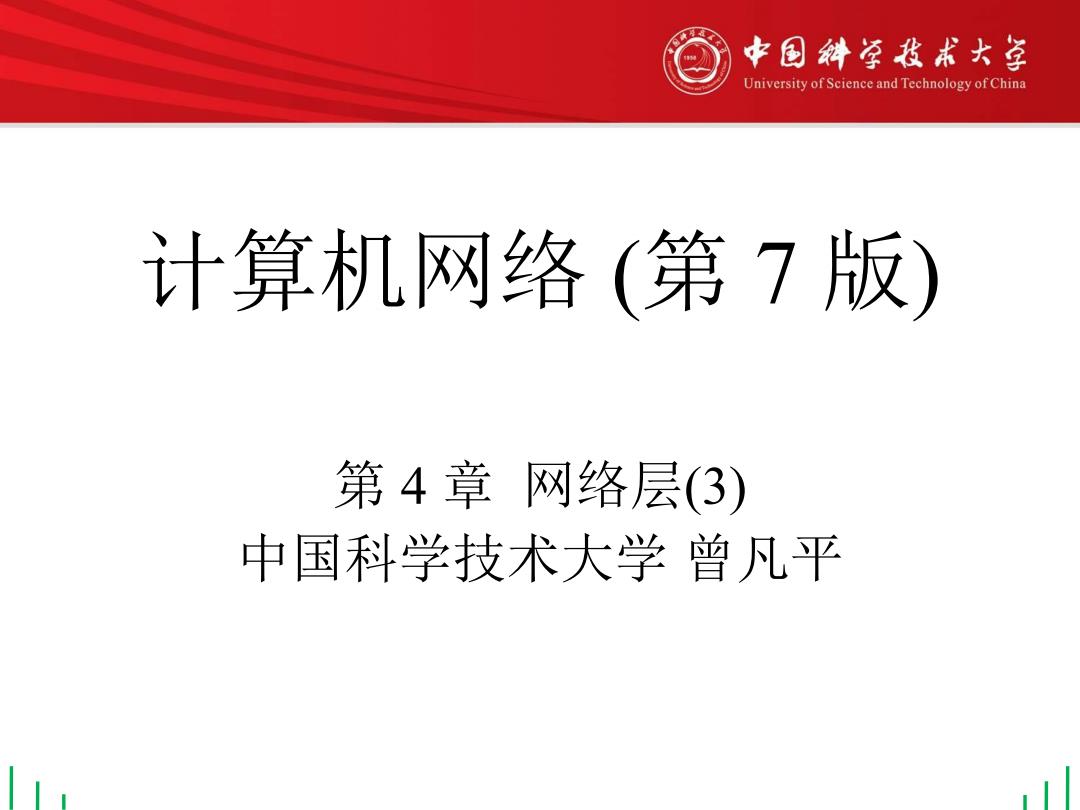

中国斜学我术大学 University of Science and Technology of China 计算机网络（第7版） 第4章网络层(3) 中国科学技术大学曾凡平
计算机网络 (第 7 版) 第 4 章 网络层(3) 中国科学技术大学 曾凡平
第4章网络层(3) ·4.7IP多播 ·4.7.1IP多播的基本概念 ·4.7.2在局域网上进行硬件多播 ·4.7.3网际组管理协议IGMP和多播路由选择协议 ·4.8虚拟专用网VPN和网络地址转换NAT ·4.8.1虚拟专用网VPN ·4.8.2网络地址转换NAT ·4.9多协议标记交换MPLS ·4.9.1MPLS的工作原理 ·4.9.2MPLS首部的位置与格式 4.网络层 3
第 4 章 网络层(3) • 4.7 IP 多播 • 4.7.1 IP 多播的基本概念 • 4.7.2 在局域网上进行硬件多播 • 4.7.3 网际组管理协议 IGMP 和多播路由选择协议 • 4.8 虚拟专用网 VPN和网络地址转换 NAT • 4.8.1 虚拟专用网 VPN • 4.8.2 网络地址转换 NAT • 4.9 多协议标记交换 MPLS • 4.9.1 MPLS 的工作原理 • 4.9.2 MPLS 首部的位置与格式 4.网络层 3

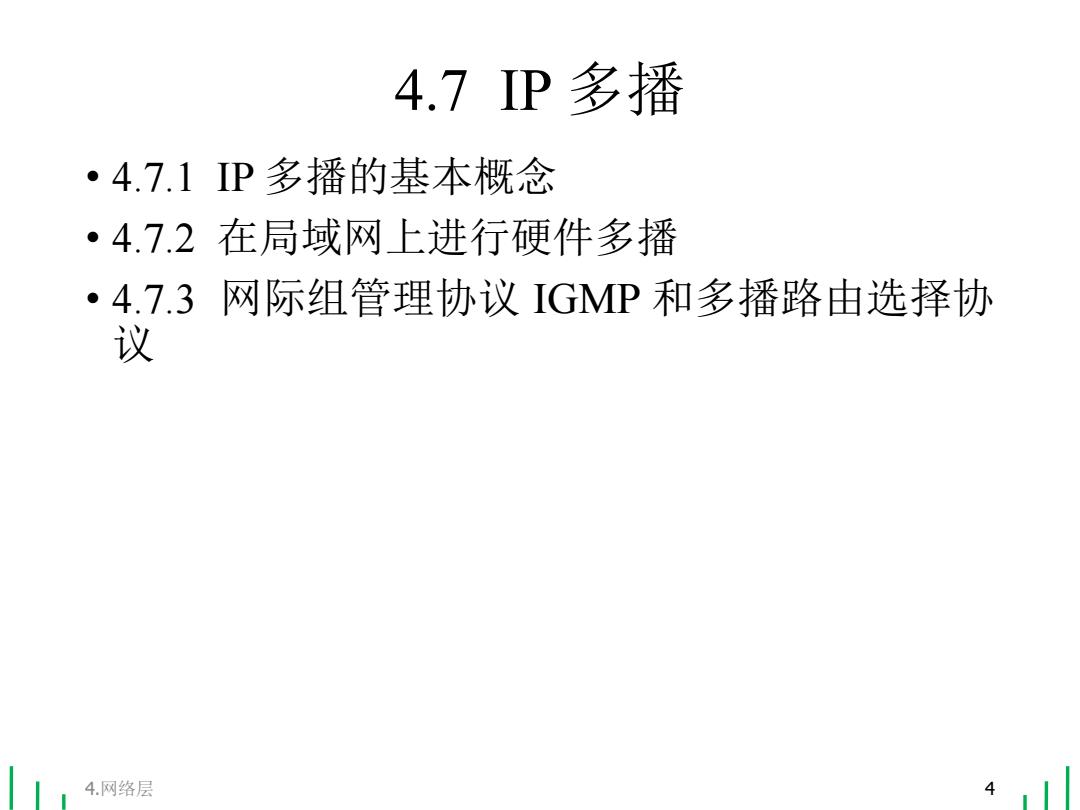

4.7P多播 ·4.7.1P多播的基本概念 ·4.7.2在局域网上进行硬件多播 ·4.7.3网际组管理协议IGMP和多播路由选择协 议 4.网络层 41
4.7 IP 多播 • 4.7.1 IP 多播的基本概念 • 4.7.2 在局域网上进行硬件多播 • 4.7.3 网际组管理协议 IGMP 和多播路由选择协 议 4.网络层 4
4.7.1P多播的基本概念 ·IP多播(multicast,l 以前曾译为组播)已成为互联 网的一个热门课题 ·目的：更好第支持一对多通信。 ·一对多通信：一个源点发送到许多个终点。 ·例如，实时信息的交付（如新闻、股市行情等），软 件更新，交互式会议及其他多媒体通信。 4.网络层 5
4.7.1 IP 多播的基本概念 • IP 多播 (multicast，以前曾译为组播) 已成为互联 网的一个热门课题。 • 目的：更好第支持一对多通信。 • 一对多通信：一个源点发送到许多个终点。 • 例如，实时信息的交付（如新闻、股市行情等），软 件更新，交互式会议及其他多媒体通信。 4.网络层 5
多播可大大节约网络资源 视频服务器M 采用单播方式， 90个 向90台主机传送 同样的视频节目 301 30个 需要发送90个单播 R2 R3 ↓30 130个 30个 30个 共有90个主机接收视频节目 单播 4.网络层 6
多播可大大节约网络资源 共有 90 个主机接收视频节目 R1 R3 R4 R2 视频服务器 M … … … 30 个 30 个 30 个 30 个 30 个 30 个 90 个 采用单播方式， 向 90 台主机传送 同样的视频节目 需要发送 90 个单播 单播 4.网络层 6
