实验2用wireshark分析数据包的结构 中国科学技术大学曾凡平 (2016年4月2日) 2.1实验目的 1.掌握网络协议分析器与仿真编辑器的使用方法： 2.用wireshark分析以数据链路层、网络层和传输层的网络协议单元的结构、理解网络 协议的工作过程。 2.2实验内容 1.安装和配置wireshark协议分析软件： 2.用wireshark分析以太网的数据包： 3.用wireshark分析网络层的数据包： 4.用wireshark分析TCP协议的工作过程。 2.3实验步骤 启动Window2003虚拟机，在虚拟机上进行实验。 2.3.1安装和配置wireshark协议分析软件 从http:www.wireshark.org下载稳定版本的wireshark软件（或直接使用虚拟 机中预装的wireshark软件)。双击安装文件(Wireshark-win32-l.10.6.exe),按照提示 进行安装。安装过程如图1至图4所示。 Tireshark 1.10.6 (32-bit)Setup 回x Welcome to the Wireshark 1.10.6 (32-bit)Setup Wizard This wizard will guide you through the installation of Before starting the installation,make sure Wireshark is not running. Click 'Next'to continue. Net>□cae8l 图1欢迎界面
1 实验 2 用 wireshark 分析数据包的结构 中国科学技术大学 曾凡平 (2016 年 4 月 2 日) 2.1 实验目的 1.掌握网络协议分析器与仿真编辑器的使用方法； 2.用 wireshark 分析以数据链路层、网络层和传输层的网络协议单元的结构、理解网络 协议的工作过程。 2.2 实验内容 1.安装和配置 wireshark 协议分析软件； 2.用 wireshark 分析以太网的数据包； 3.用 wireshark 分析网络层的数据包； 4.用 wireshark 分析 TCP 协议的工作过程。 2.3 实验步骤 启动 Window2003 虚拟机，在虚拟机上进行实验。 2.3.1 安装和配置 wireshark 协议分析软件 从 http://www.wireshark.org/下载稳定版本的 wireshark 软件(或直接使用虚拟 机中预装的 wireshark 软件)。双击安装文件(Wireshark-win32-1.10.6.exe)，按照提示 进行安装。安装过程如图 l 至图 4 所示。 图 1 欢迎界面

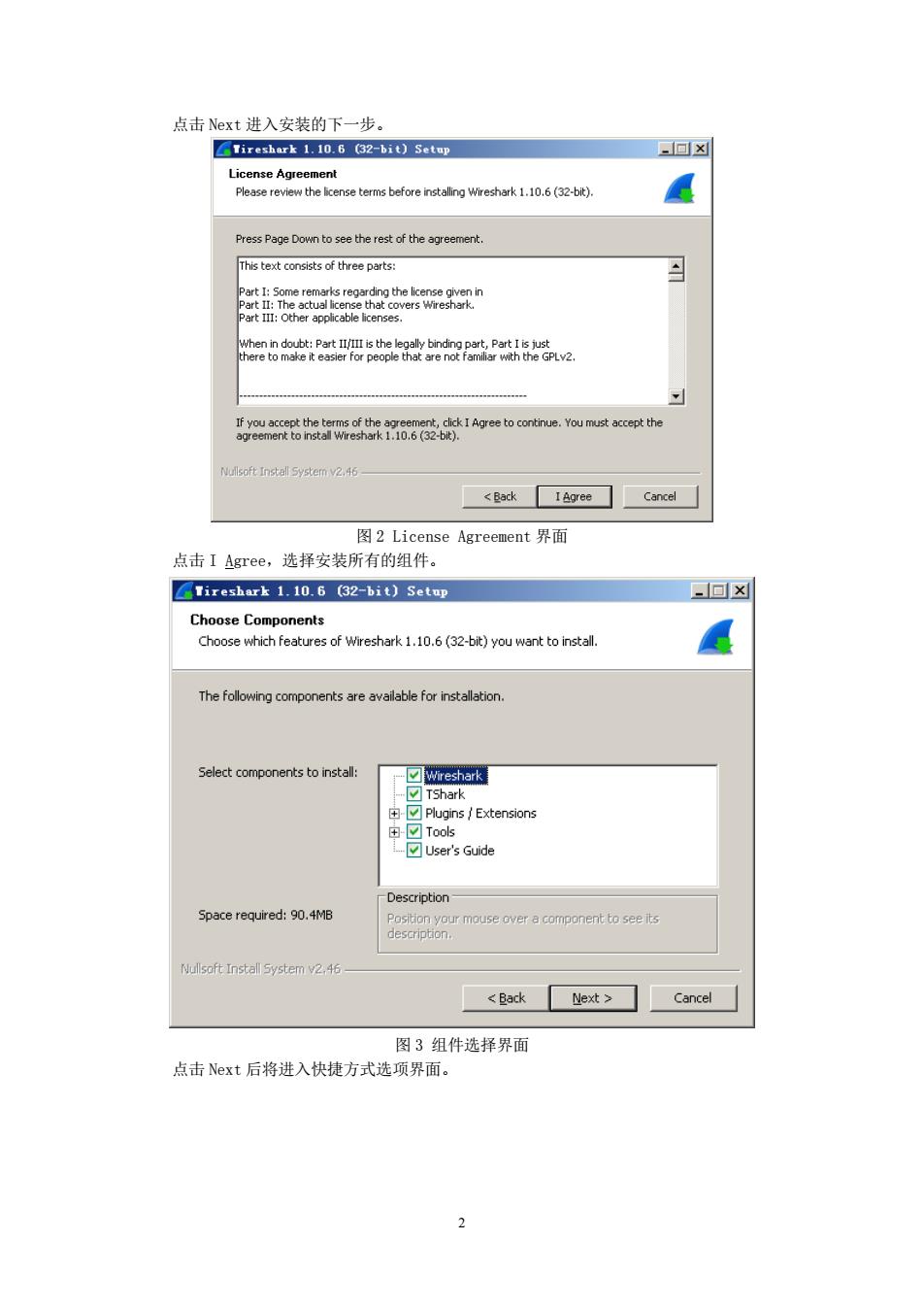

点击Next进入安装的下一步。 Tireshark 1.10.6 (32-bit)Setup 回冈 License Agreement Please review the license terms before installing Wireshark 1.10.6(32-bit). Press Page Down to see the rest of the agreement. This text consists of three parts: Part I:Some remarks regarding the license given in Part II:The actual license that covers Wireshark. Part III:Other applicable licenses. When in doubt:Part II/III is the legally binding part,Part I is just there to make it easier for people that are not familiar with the GPLv2. If you accept the terms of the agreement,click I Agree to continue.You must accept the agreement to install Wireshark 1.10.6 (32-bit). Nullsoft Install System v2.46 <Back I Agree Cancel 图2 License Agreement界面 点击I Agree,选择安装所有的组件。 LTireshark 1.10.6 (32-bit)Setup -回x☒ Choose Components Choose which features of Wireshark 1.10.6(32-bit)you want to install. The following components are available for installation. Select components to install: ☑Wireshark ☑TShark 由-☑Plugins/Extensions 由☑Took ☑User's Guide -Description Space required:90.4MB Position your mouse over a component to see its description. Nullsoft Install System v2.46 <Back Next Cancel 图3组件选择界面 点击Next后将进入快捷方式选项界面
2 点击 Next 进入安装的下一步。 图 2 License Agreement 界面 点击 I Agree，选择安装所有的组件。 图 3 组件选择界面 点击 Next 后将进入快捷方式选项界面

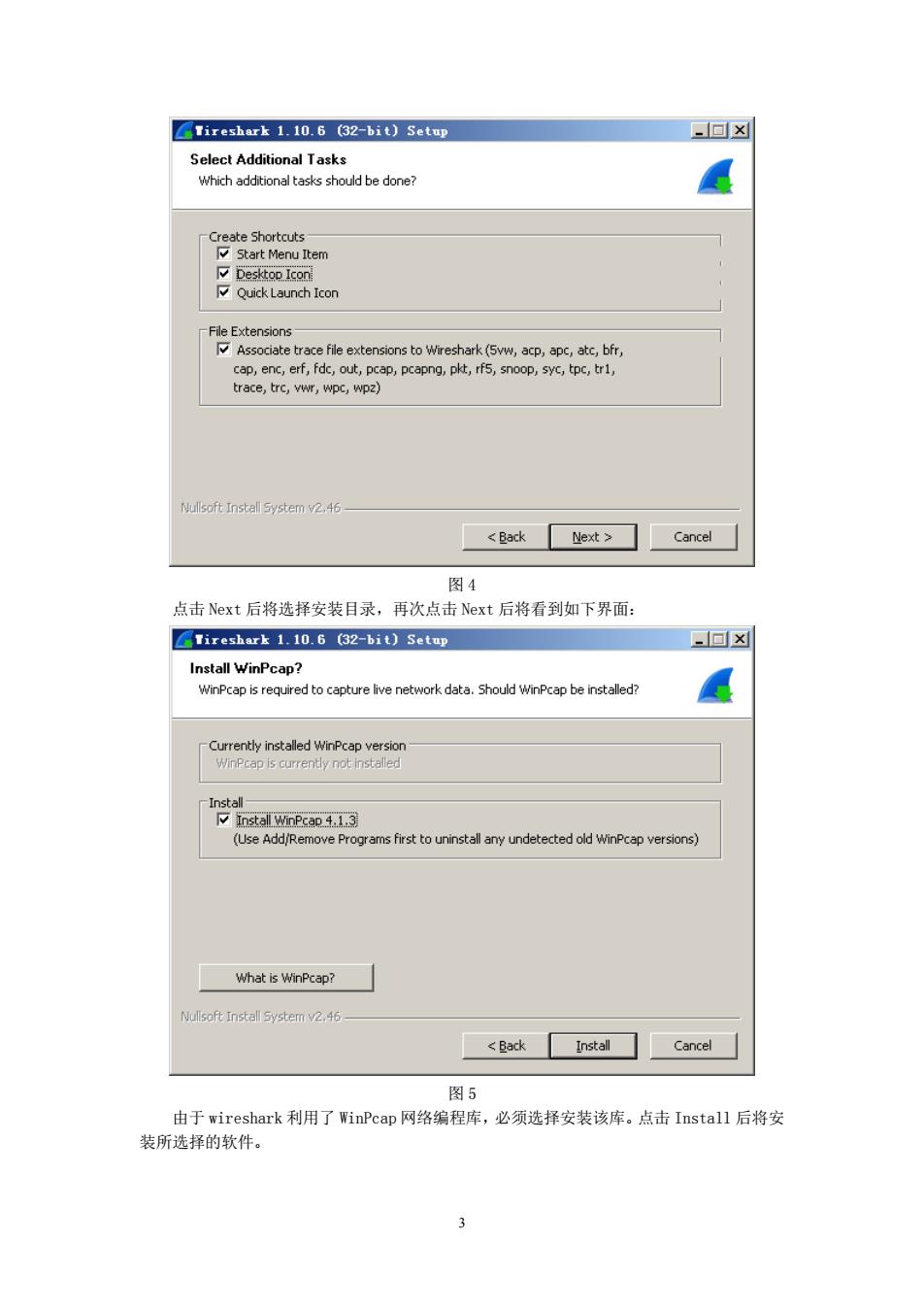

LTireshark 1.10.6 (32-bit)Setup ✉回x Select Additional Tasks Which additional tasks should be done? Create Shortcuts 反Start Menu Item Desktop Icon Quick Launch Icon File Extensions Associate trace file extensions to Wireshark(5vw,acp,apc,atc,bfr, cap,enc,erf,fdc,out,pcap,pcapng,pkt,rf5,snoop,syc,tpc,tr1, trace,trc,vwr,wpc,wpz) Nullsoft Install System v2,46 <Back Next Cancel 图4 点击Next后将选择安装目录，再次点击Next后将看到如下界面： Tireshark 1.10.6 (32-bit)Setup -回x☒ Install WinPcap? WinPcap is required to capture live network data.Should WinPcap be installed? Currently installed WinPcap version WinPcap is currently not installed -Install- Install WinPcap 4.1.3 (Use Add/Remove Programs first to uninstall any undetected old WinPcap versions) What is WinPcap? Nullsoft Install System v2.46 <Back Install Cancel 图5 由于wireshark利用了WinPcap网络编程库，必须选择安装该库。点击Install后将安 装所选择的软件。 3
3 图 4 点击 Next 后将选择安装目录，再次点击 Next 后将看到如下界面： 图 5 由于 wireshark 利用了 WinPcap 网络编程库，必须选择安装该库。点击 Install 后将安 装所选择的软件

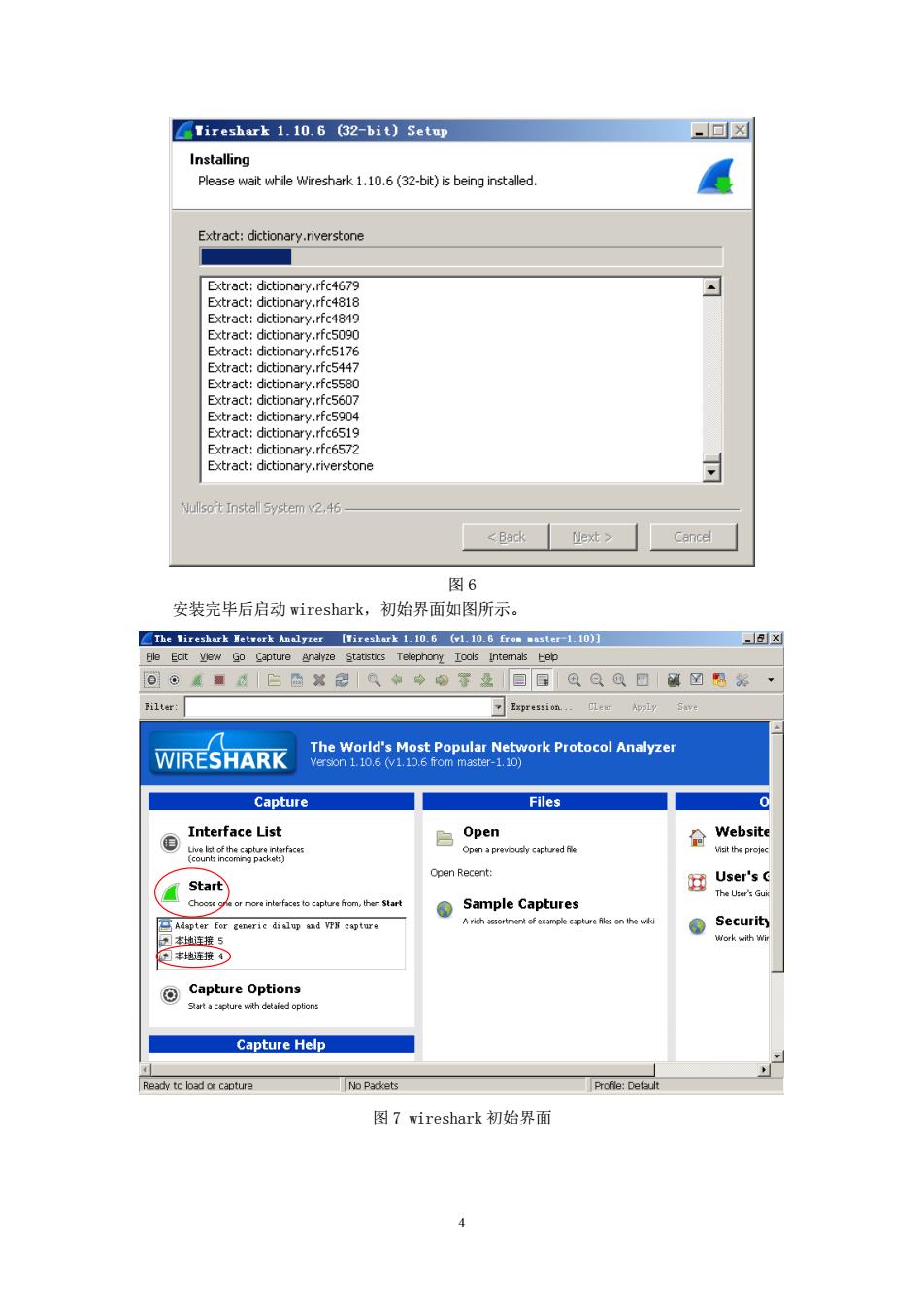

LTireshark 1.10.6 (32-bit)Setup .回▣☒ Installing Please wait while Wireshark 1.10.6 (32-bit)is being installed. Extract:dictionary.riverstone Extract:dictionary.rfc4679 Extract:dictionary.rfc4818 Extract:dictionary.rfc4849 Extract:dictionary.rfc5090 Extract:dictionary.rfc5176 Extract:dictionary.rfc5447 Extract:dictionary.rfc5580 Extract:dictionary.rfc5607 Extract:dictionary.rfc5904 Extract:dictionary.rfc6519 Extract:dictionary.rfc6572 Extract:dictionary.riverstone Nullsoft Install System v2,46 <Back Next> Cancel 图6 安装完毕后启动wireshark,初始界面如图所示。 ☑he Fireshark Hetvork Analy红e[ireshark1106（1.10.6ren■aster-110] x Eile Edit View Go Capture Analyze Statistics Telephony Tools Internals Hebp ©⑧题适白色然思0中→0罗是目目1⑧Q@回☑围茶· Filter Expression... Save WIRESHARK The World's Most Popular Network Protocol Analyzer version 1.10.6 (v1.10.6 from master-1.10) Capture Files c Interface List o 白 Open Website Open a previousy captured file Misit the projec Open Recent: 7 Start User's( The User's Guic Choose g or more interface:to capbure from,then Start ④Sample Captures Adapter for generic dialup and VPY capture A rich assortment of example capture files on the wiki ④Security 习本地连接5 Work with Wir 阅本地连接 ⊙ Capture Options Starta cpture with detailed options Capture Help Ready to load or capture No Packets Profle:Default 图7 wireshark初始界面
4 图 6 安装完毕后启动 wireshark，初始界面如图所示。 图 7 wireshark 初始界面

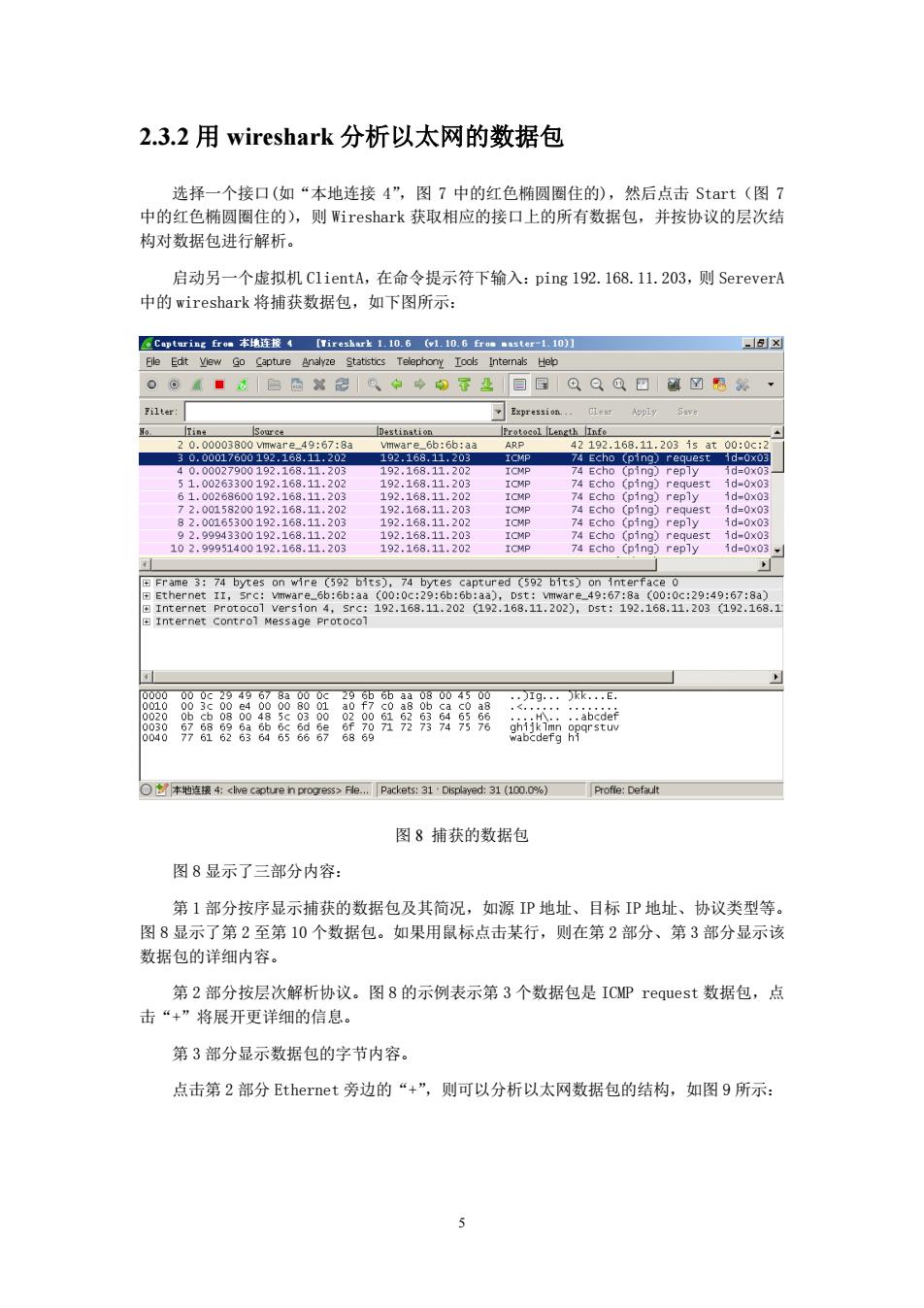

2.3.2用wireshark分析以太网的数据包 选择一个接口（如“本地连接4”，图7中的红色椭圆圈住的），然后点击Strt(图7 中的红色椭圆圈住的)，则Wireshark获取相应的接口上的所有数据包，并按协议的层次结 构对数据包进行解析。 启动另一个虚拟机C1 ientA,在命令提示符下输入：ping192.168.11.203,则SereverA 中的wireshark将捕获数据包，如下图所示： Capturing from本地连接4[Tireshark1.10.6(v1.10.6Erom■ster-1.10刀 x Eile Edit View Go Capture Analyze Statistics Telephony Tools Internals Heb ©⑧通■透四面x思中岭印下及目目QQ@回☒恩茶· Filter: Expression...CLear Apply Save Tine Source Destination Protocol Length Info 20.00003800 mware49:67:8a vmware_6b:6b:aa ARP 42192.168.11.203isat00:0c:2 30.00017600192.168,11.202 192.168.11.203 ICMP 74 Echo (ping)request id-0x03 40.000279001©2.168.11203 192.168.11202 ICMP 74 Echo (ping)reply 1d=0x03 51,00263300192.168.11.202 192.168.11.203 ICMP 74 Echo (ping)request id=0x03 61.00268600192.168.11.203 192.168.11.202 ICMP 74 Echo (ping)reply 1d-0x03 72.00158200192.168.11.202 192.168.11.203 ICMP 74 Echo (ping)request id=0x03 82.00165300192.168.11.203 192.168.11,202 ICM日 74 Echo (ping)reply 1d=0X03 92.99943300192.168.11.202 192.168.11.203 ICMP 74 Echo (ping)request id-0x03 102.99951400192.168.11.203 192.168.11.202 ICMP 74 Echo (ping)reply 1d=0x03, Frame 3:74 bytes on wire (592 bits),74 bytes captured (592 bits)on interface o Ethernet II,src:viware_6b:6b:aa (00:0c:29:6b:6b:aa),Dst:vmware_49:67:8a (00:0c:29:49:67:8a) ▣1 nternet Protoco1vers1on4,src:192.168.11.202(192.168.11.202),Dst:192.168.11.203(192.168.1 Internet Control Message Protocol .)Tg..·kk..E 020 8 abcdef 030 68 646566 6a666c 98 彩A8 0040 686 Oy本地i连接年：<lvec2 pture n proress>Fle.Packets:31 Displayed:31(10o.0%) Profile:Default 图8捕获的数据包 图8显示了三部分内容： 第1部分按序显示捕获的数据包及其简况，如源P地址、目标IP地址、协议类型等。 图8显示了第2至第10个数据包。如果用鼠标点击某行，则在第2部分、第3部分显示该 数据包的详细内容。 第2部分按层次解析协议。图8的示例表示第3个数据包是ICMP request数据包，点 击“+”将展开更详细的信息。 第3部分显示数据包的字节内容。 点击第2部分Ethernet旁边的“+”，则可以分析以太网数据包的结构，如图9所示：
5 2.3.2 用 wireshark 分析以太网的数据包 选择一个接口(如“本地连接 4”，图 7 中的红色椭圆圈住的)，然后点击 Start（图 7 中的红色椭圆圈住的），则 Wireshark 获取相应的接口上的所有数据包，并按协议的层次结 构对数据包进行解析。 启动另一个虚拟机 ClientA，在命令提示符下输入：ping 192.168.11.203，则 SereverA 中的 wireshark 将捕获数据包，如下图所示： 图 8 捕获的数据包 图 8 显示了三部分内容： 第 1 部分按序显示捕获的数据包及其简况，如源 IP 地址、目标 IP 地址、协议类型等。 图 8 显示了第 2 至第 10 个数据包。如果用鼠标点击某行，则在第 2 部分、第 3 部分显示该 数据包的详细内容。 第 2 部分按层次解析协议。图 8 的示例表示第 3 个数据包是 ICMP request 数据包，点 击“+”将展开更详细的信息。 第 3 部分显示数据包的字节内容。 点击第 2 部分 Ethernet 旁边的“+”，则可以分析以太网数据包的结构，如图 9 所示：
