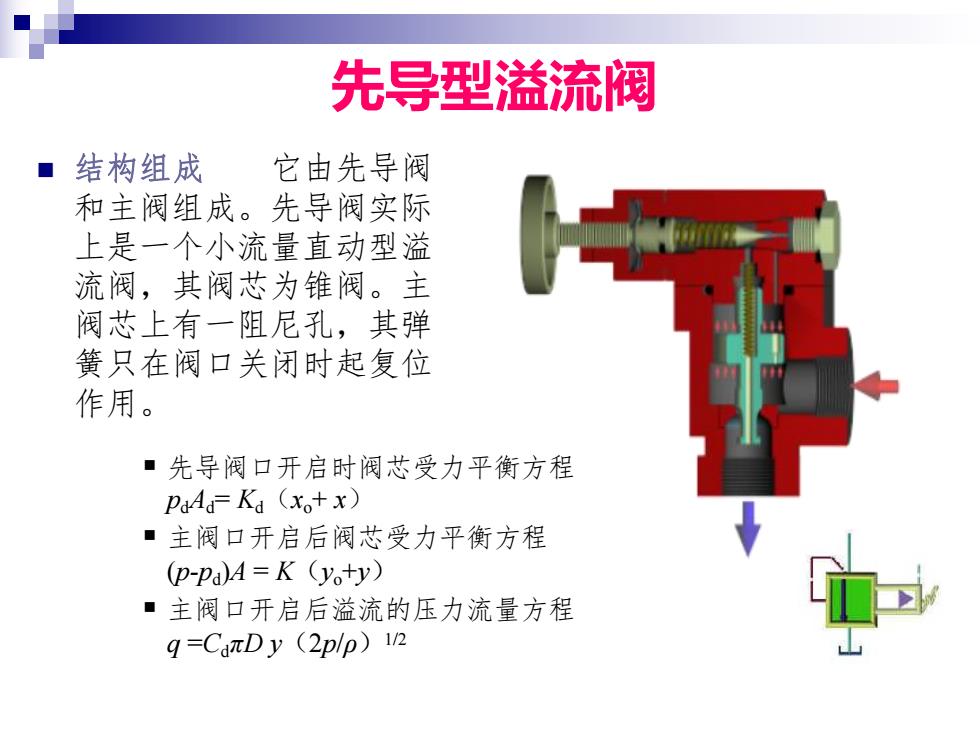

先导型溢流阀 ■结构组成 它由先导阀 和主阀组成。先导阀实际 上是一个小流量直动型溢 流阀，其阀芯为锥阀。主 阀芯上有一阻尼孔，其弹 簧只在阀口关闭时起复位 作用。 ■先导阀口开启时阀芯受力平衡方程 PaAd=Ka(xo+x） ■主阀口开启后阀芯受力平衡方程 (p-pa)A=K (yo+y) ■主阀口开启后溢流的压力流量方程 q=CanDy (2plp)in
先导型溢流阀 n 结构组成 它由先导阀 和主阀组成。先导阀实际 上是一个小流量直动型溢 流阀，其阀芯为锥阀。主 阀芯上有一阻尼孔，其弹 簧只在阀口关闭时起复位 作用。 § 先导阀口开启时阀芯受力平衡方程 pdAd= Kd（xo+ x） § 主阀口开启后阀芯受力平衡方程 (p-pd)A = K（yo+y） § 主阀口开启后溢流的压力流量方程 q =CdπD y（2p/ρ）1/2
■先导型溢流阀工作原理要点 ■先导阀和主阀阀芯分别处于受力平衡，其阀口都满足压力流 量方程。阀的进口压力由先导阀调压弹簧的预压缩量确定， 主阀弹簧起复位作用。 ·通过先导阀的流量很小，是主阀额定流量的1%，因此其尺寸 很小，即使是高压阀，其弹簧刚度也不大。这样，阀的调节 性能有很大改善。 ■主阀芯开启是利用液流流经阻力孔形成的压力差。阻力孔一 般为细长孔，孔径很小Φ=0.8-1.2mm,孔长1=8一12mm, 因此工作时易堵塞，一旦堵塞则导致主阀口常开无法调压。 ·先导阀前腔有一控制口，用于卸荷和遥控
§ 先导型溢流阀工作原理要点 § 先导阀和主阀阀芯分别处于受力平衡，其阀口都满足压力流 量方程。阀的进口压力由先导阀调压弹簧的预压缩量确定， 主阀弹簧起复位作用。 § 通过先导阀的流量很小，是主阀额定流量的1％，因此其尺寸 很小，即使是高压阀，其弹簧刚度也不大。这样，阀的调节 性能有很大改善。 § 主阀芯开启是利用液流流经阻力孔形成的压力差。阻力孔一 般为细长孔，孔径很小φ=0.8－1.2mm，孔长l = 8－12mm， 因此工作时易堵塞，一旦堵塞则导致主阀口常开无法调压。 § 先导阀前腔有一控制口，用于卸荷和遥控
