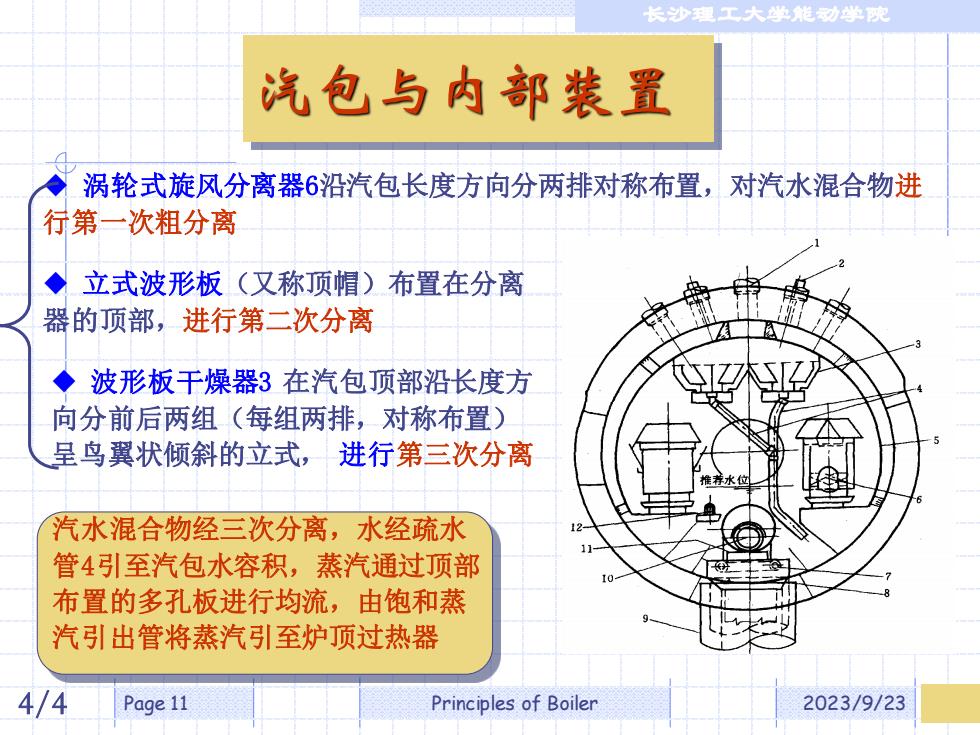

长沙理工大学能动学院 汽包与内部装置 ◆涡轮式旋风分离器6沿汽包长度方向分两排对称布置， 对汽水混合物进 行第一次粗分离 ◆立式波形板（又称顶帽）布置在分离 器的顶部，进行第二次分离 ◆波形板干燥器3在汽包顶部沿长度方 向分前后两组（每组两排，对称布置） 呈鸟翼状倾斜的立式，进行第三次分离 汽水混合物经三次分离，水经疏水 管4引至汽包水容积，蒸汽通过顶部 布置的多孔板进行均流，由饱和蒸 汽引出管将蒸汽引至炉顶过热器 4/4 Page 11 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 11 Principles of Boiler 2023/9/23 ◆ 涡轮式旋风分离器6沿汽包长度方向分两排对称布置，对汽水混合物进 行第一次粗分离 4/4 ◆ 波形板干燥器3 在汽包顶部沿长度方 向分前后两组（每组两排，对称布置） 呈鸟翼状倾斜的立式， 进行第三次分离 ◆ 立式波形板（又称顶帽）布置在分离 器的顶部，进行第二次分离 汽水混合物经三次分离，水经疏水 管4引至汽包水容积，蒸汽通过顶部 布置的多孔板进行均流，由饱和蒸 汽引出管将蒸汽引至炉顶过热器 汽包与内部装置
长沙瘦工大学能动学观 汽包系统 自水转程上联同 汽包余统 返回 电气 0其熟性n第 架定半纺料枝有源会司 2006-5-816:36:50 n退出 Page 12 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 12 Principles of Boiler 2023/9/23 汽 包 系 统
长沙理工大学能动学院 2、水冷壁的结构 ·1、水冷壁的分类 ·2、水冷壁的结构 Page13 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 13 Principles of Boiler 2023/9/23 • 1、水冷壁的分类 • 2、水冷壁的结构 2 、水冷壁的结构
长沙瘦工大学能动学晚 水冷壁的分类 水冷壁分光管壁、膜式壁两种 膜 炉膛气密性好，可减少漏风，降低热损失，提高锅炉效率； 童 有较大的辐射受热面积，可降低受热面金属耗量； 炉墙重量轻，便于采用悬吊结构；可防止管壁超温。 护皮 护皮 错 *4 光管水冷壁 焊制鳍片板膜式壁 轧制鳍片板膜式壁 1/2 Page 14 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 14 Principles of Boiler 2023/9/23 水冷壁的分类 水冷壁 分光管壁、膜式壁两种 炉膛气密性好,可减少漏风,降低热损失,提高锅炉效率； 有较大的辐射受热面积，可降低受热面金属耗量； 炉墙重量轻，便于采用悬吊结构；可防止管壁超温。 1/2 膜 式 壁
