长沙瘦工大学能动学腕 4# 1600 常水位 正常水位 10 提发五反到限 图2-20无夹层汽包结构 图2-19夹层式汽包结构 标8 1一饱和蒸汽引出管；2一多孔板；3一给水 1一汽水混合物上升管；2一饱和蒸汽引出 管；4一旋风分离器；5一汇流槽；6一汽水 管；3一千燥器；4一旋风分离器；5一汽水混 混合物上升管；7一旋风分离器引人管；8一 合物汇流箱（夹层）；6一加药管；7一给水 排污管；9一下降管；10一十字隔板；11一 管；8一下降管；9一排污管；10一疏水管 兴加药管：12-清洗孔板
长沙理工大学能动学院 Page 6 Principles of Boiler 2023/9/23
长沙厘工大单能功单兜
长沙理工大学能动学院 Page 7 Principles of Boiler 2023/9/23

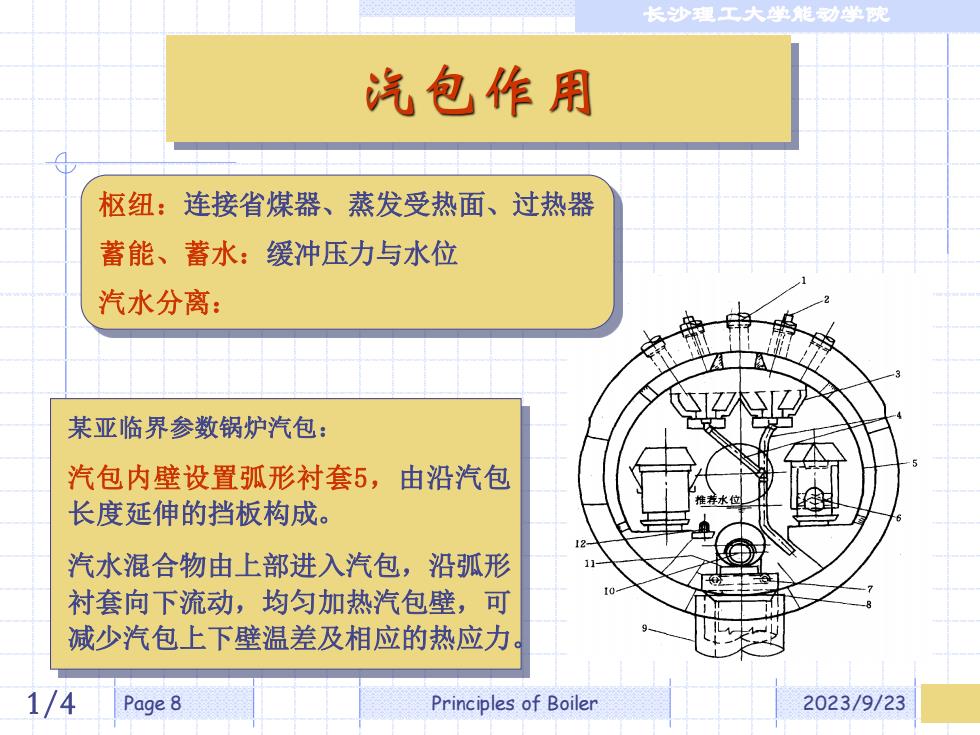

长沙理工大学能动学晚 汽包作用 枢纽：连接省煤器、蒸发受热面、过热器 蓄能、蓄水：缓冲压力与水位 汽水分离： 某亚临界参数锅炉汽包： 汽包内壁设置弧形衬套5，由沿汽包 长度延伸的挡板构成。 汽水混合物由上部进入汽包，沿弧形 衬套向下流动，均匀加热汽包壁，可 减少汽包上下壁温差及相应的热应力 1/4 Page8 Principles of Boiler 2023/9/23
长沙理工大学能动学院 1/4 Page 8 Principles of Boiler 2023/9/23 汽包作用 某亚临界参数锅炉汽包： 汽包内壁设置弧形衬套5，由沿汽包 长度延伸的挡板构成。 汽水混合物由上部进入汽包，沿弧形 衬套向下流动，均匀加热汽包壁，可 减少汽包上下壁温差及相应的热应力。 枢纽：连接省煤器、蒸发受热面、过热器 蓄能、蓄水：缓冲压力与水位 汽水分离：
长沙厘工大单能功单兜 汽包与内部装置 下降管管座： 位于汽包底部，保证下降管入口上部 有最大的水层高度，以防下降管进口 处工质汽化； 下降管入口处装有十字架，以消除大 直径下降管进口产生漏斗形水面，防 止蒸汽进入下降管，保证锅炉水循环 的安全。 2/4 Page 9 Principles of Boiler 2023/9/23
长沙理工大学能动学院 2/4 Page 9 Principles of Boiler 2023/9/23 汽包与内部装置 下降管管座： 位于汽包底部，保证下降管入口上部 有最大的水层高度，以防下降管进口 处工质汽化； 下降管入口处装有十字架，以消除大 直径下降管进口产生漏斗形水面，防 止蒸汽进入下降管，保证锅炉水循环 的安全

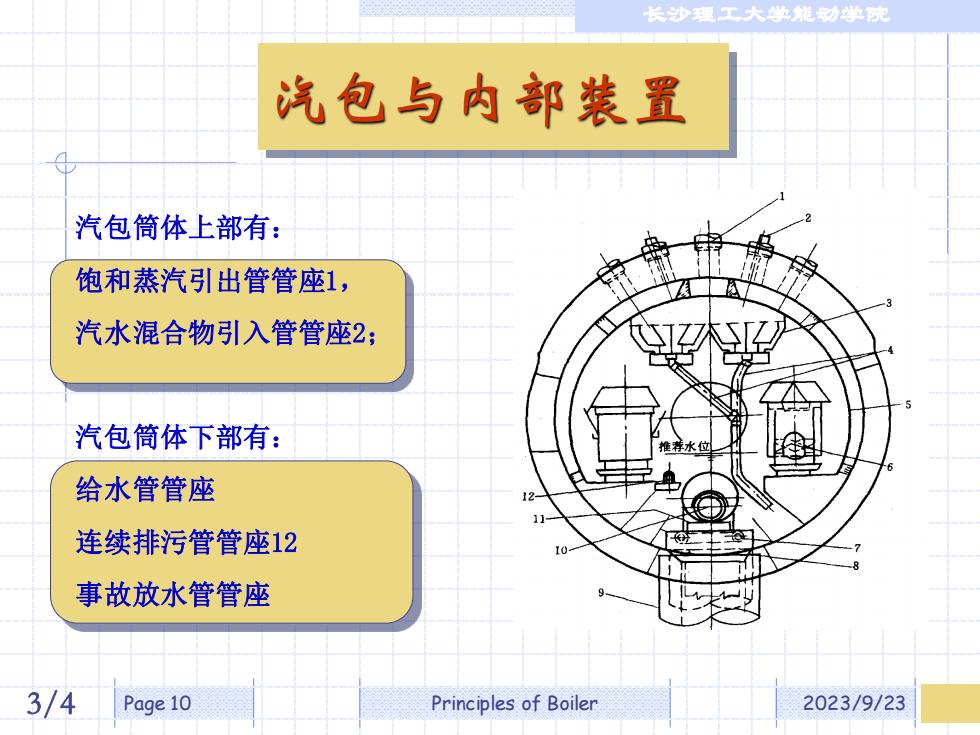

长沙瘦工大学能动学观 汽包与内部装置 汽包筒体上部有： 饱和蒸汽引出管管座1， 汽水混合物引入管管座2； 汽包筒体下部有： 给水管管座 连续排污管管座12 事故放水管管座 3/4 Page10 Principles of Boiler 2023/9/23
长沙理工大学能动学院 3/4 Page 10 Principles of Boiler 2023/9/23 汽包筒体上部有： 饱和蒸汽引出管管座1， 汽水混合物引入管管座2； 汽包筒体下部有： 给水管管座 连续排污管管座12 事故放水管管座 汽包与内部装置
