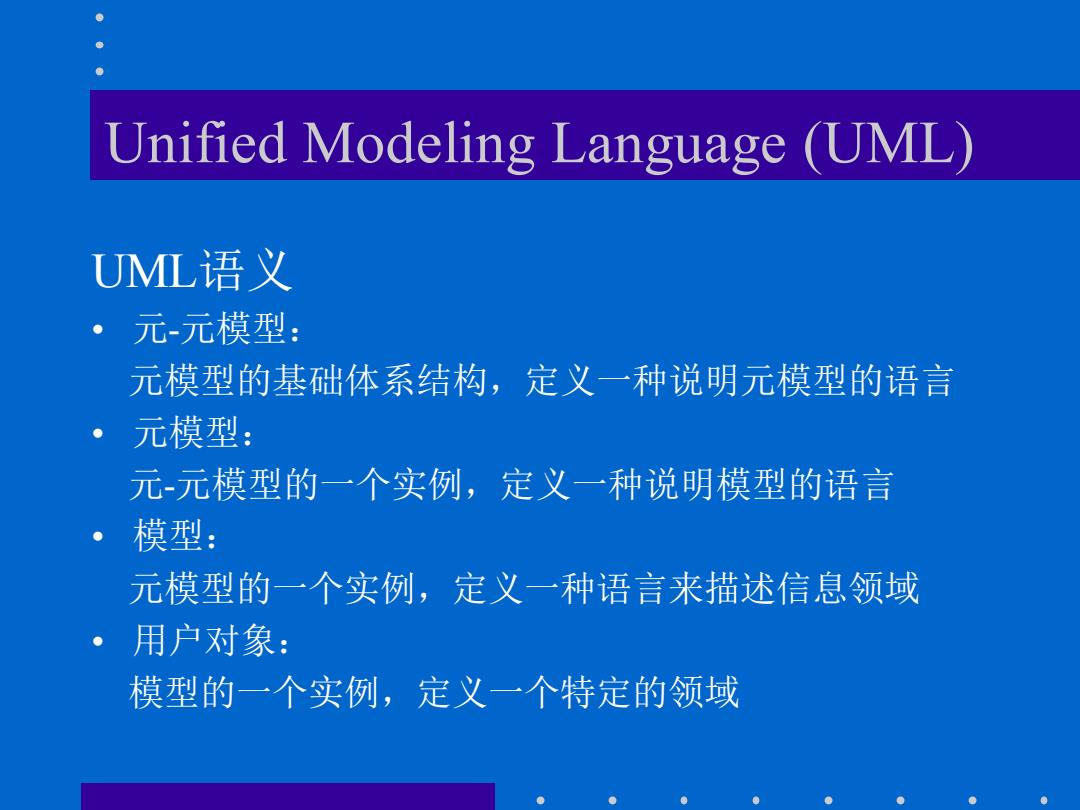

● Unified Modeling Language (UML) UML语义 元-元模型： 元模型的基础体系结构，定义一种说明元模型的语言 元模型： 元-元模型的一个实例，定义一种说明模型的语言 模型： 元模型的一个实例，定义一种语言来描述信息领域 用户对象： 模型的一个实例，定义一个特定的领域 ●
Unified Modeling Language (UML) UML语义 • 元-元模型： 元模型的基础体系结构，定义一种说明元模型的语言 • 元模型： 元-元模型的一个实例，定义一种说明模型的语言 • 模型： 元模型的一个实例，定义一种语言来描述信息领域 • 用户对象： 模型的一个实例，定义一个特定的领域

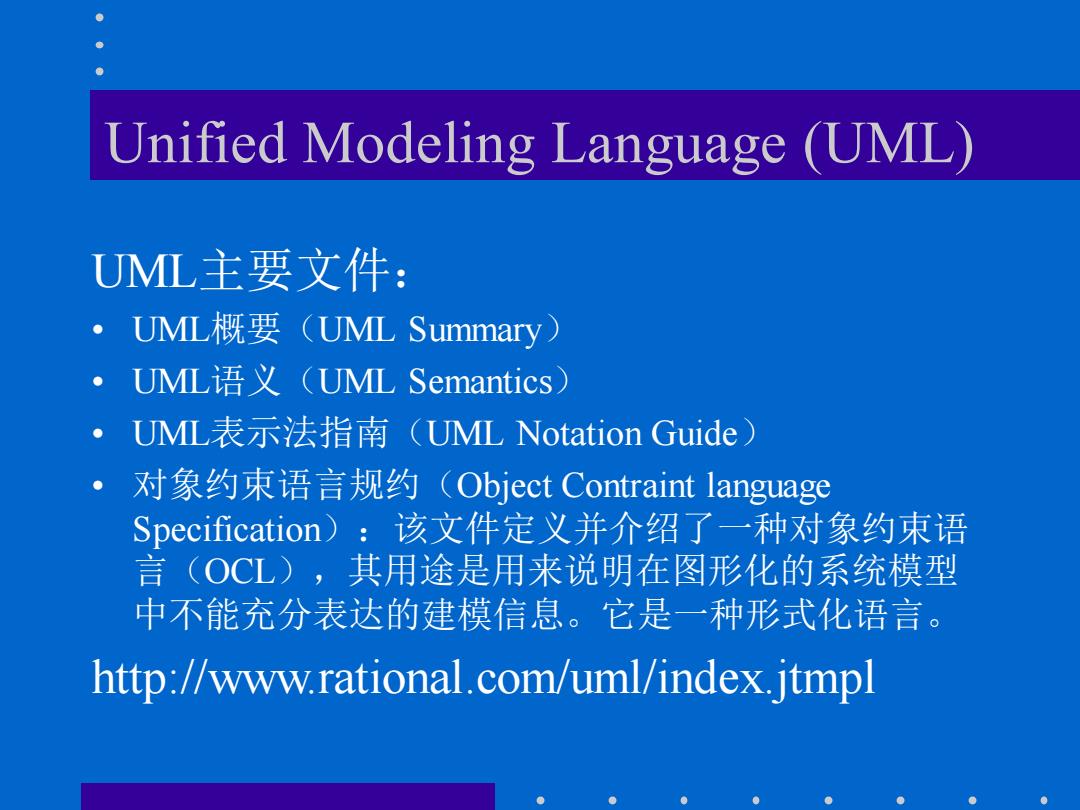

● Unified Modeling Language (UML) UML主要文件： UML概要 (UML Summary) UML语义(UML Semantics) UML表示法指南 (UML Notation Guide) 对象约束语言规约(Object Contraint language Specification):该文件定义并介绍了一种对象约束语 言(OCL),其用途是用来说明在图形化的系统模型 中不能充分表达的建模信息。它是一种形式化语言。 http://www.rational.com/uml/index.jtmpl
Unified Modeling Language (UML) UML主要文件： • UML概要（UML Summary） • UML语义（UML Semantics） • UML表示法指南（UML Notation Guide） • 对象约束语言规约（Object Contraint language Specification）：该文件定义并介绍了一种对象约束语 言（OCL），其用途是用来说明在图形化的系统模型 中不能充分表达的建模信息。它是一种形式化语言。 http://www.rational.com/uml/index.jtmpl

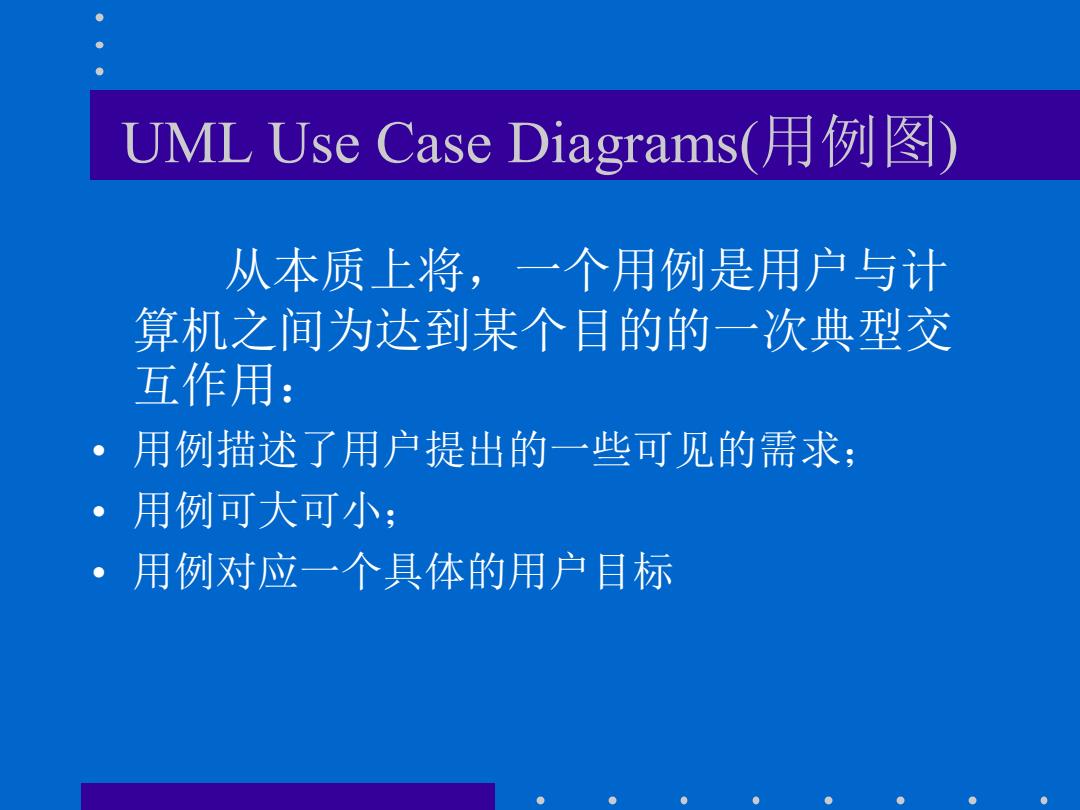

● ● ● UML Use Case Diagrams(用例图 从本质上将，一个用例是用户与计 算机之间为达到某个目的的一次典型交 互作用： ·用例描述了用户提出的一些可见的需求： ·用例可大可小： ·用例对应一个具体的用户目标 ● ● ●
UML Use Case Diagrams(用例图) 从本质上将，一个用例是用户与计 算机之间为达到某个目的的一次典型交 互作用： • 用例描述了用户提出的一些可见的需求； • 用例可大可小； • 用例对应一个具体的用户目标

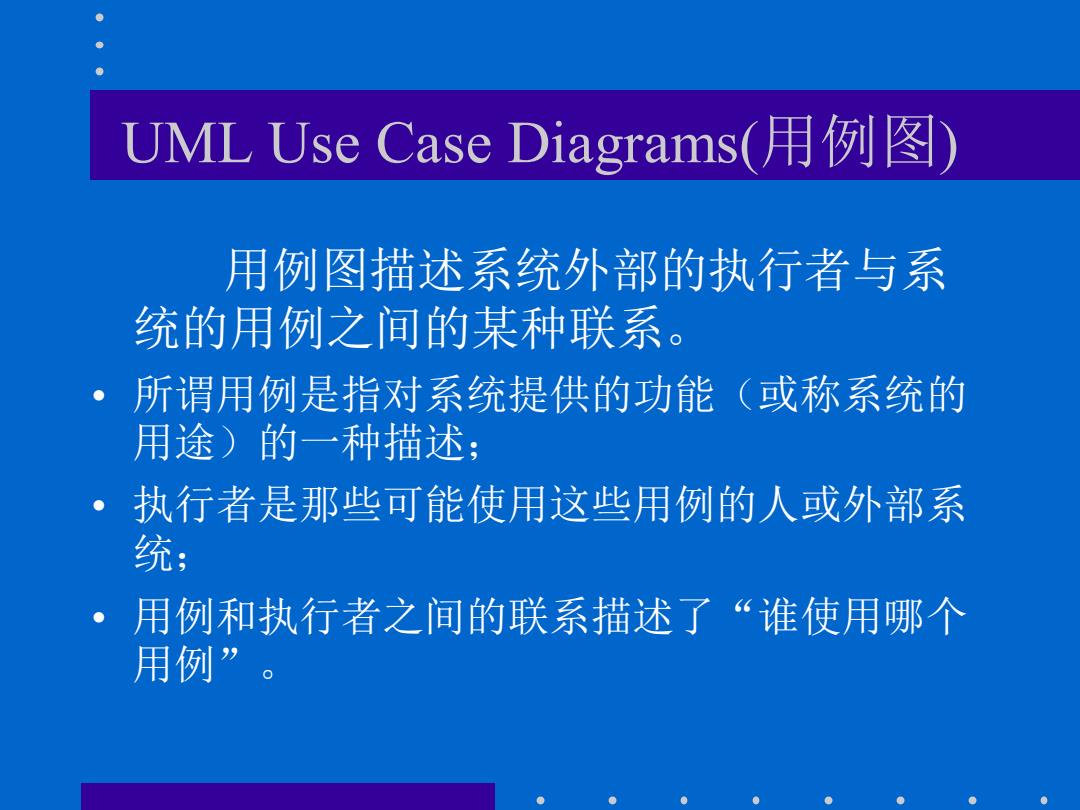

● UML Use Case Diagrams(用例图 用例图描述系统外部的执行者与系 统的用例之间的某种联系 所谓用例是指对系统提供的功能（或称系统的 用途)的一种描述 。 执行者是那些可能使用这些用例的人或外部系 统； ·用例和执行者之间的联系描述了“准使用哪个 用例” ● ● ●
UML Use Case Diagrams(用例图) 用例图描述系统外部的执行者与系 统的用例之间的某种联系。 • 所谓用例是指对系统提供的功能（或称系统的 用途）的一种描述； • 执行者是那些可能使用这些用例的人或外部系 统； • 用例和执行者之间的联系描述了“谁使用哪个 用例

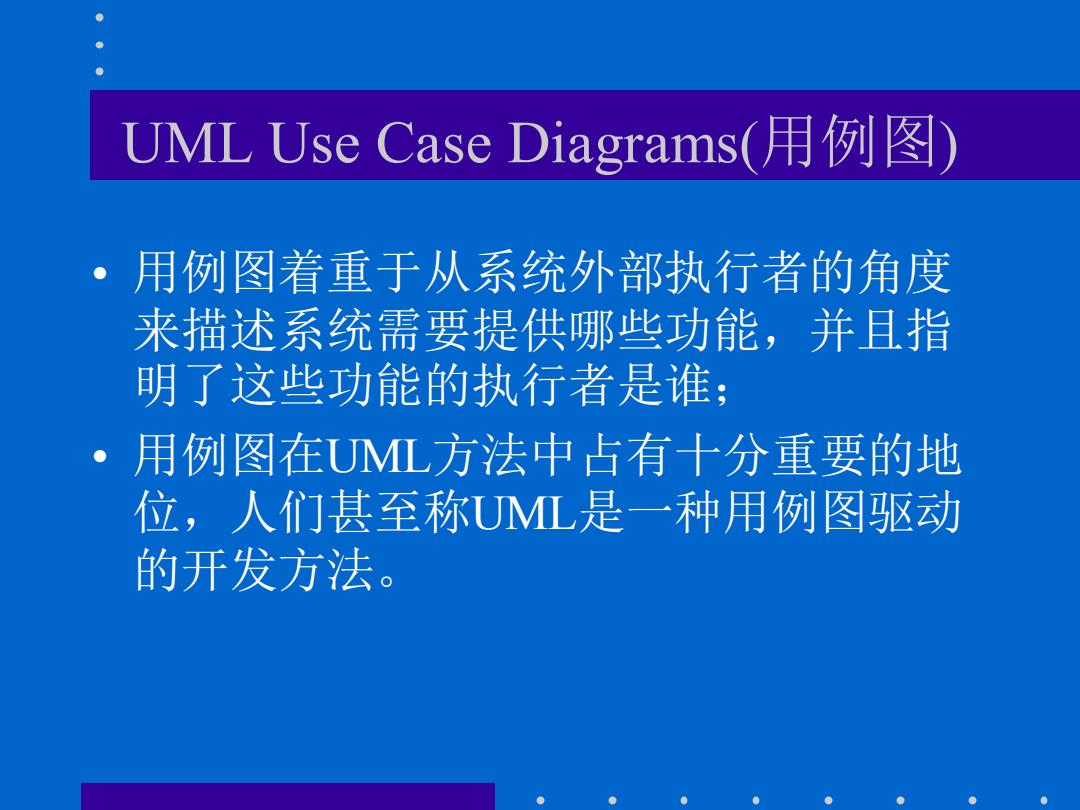

● UML Use Case Diagrams(用例图 用例图着重于从系统外部执行者的角度 来描述系统需要提供哪些功能，并且指 明了这些功能的执行者是谁； 用例图在UML方法中占有十分重要的地 位，人们甚至称UML是一种用例图驱动 的开发方法 ● ● ●
UML Use Case Diagrams(用例图) • 用例图着重于从系统外部执行者的角度 来描述系统需要提供哪些功能，并且指 明了这些功能的执行者是谁； • 用例图在UML方法中占有十分重要的地 位，人们甚至称UML是一种用例图驱动 的开发方法
