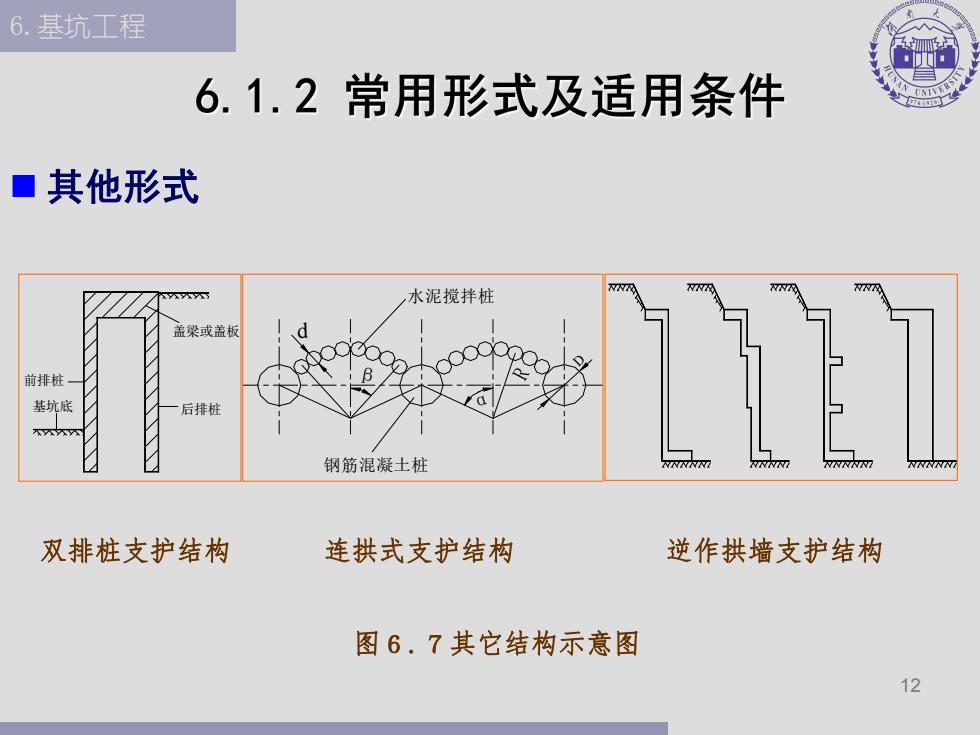

6.基坑工程 6.1.2常用形式及适用条件 ■其他形式 水泥搅拌桩 盖梁或盖板 前排桩 基坑底 后排柱 钢筋混凝土桩 双排桩支护结构 连拱式支护结构 逆作拱墙支护结构 图6.7其它结构示意图 12
12 6.基坑工程 n 其他形式 双排桩支护结构 盖梁或盖板 基坑底 后排桩 前排桩 连拱式支护结构 α R D 水泥搅拌桩 钢筋混凝土桩 β d 逆作拱墙支护结构 图６.７其它结构示意图
6.基坑工程 6.2支护结构侧向水土压力计算 ■水土压力特点 √水土压力随基坑开挖进程逐 步动态形成； WX双W网 位移曲线 √分布形式主要与支护结构的 静止士压力 朗肯主动土压力 位移形式与位移量有关，且不 实测欢了 实测 完全对应静止或主动状态： 朗肯被动土压力 √无支锚时一般呈直线分布； 有支锚时，土压力一般呈上下 小、中间大的抛物线或更复杂 图6.8理论假设土压力 的分布形式； 与实测对比图 13
13 6.基坑工程 n 水土压力特点 ü 水土压力随基坑开挖进程逐 步动态形成； ü 分布形式主要与支护结构的 位移形式与位移量有关，且不 完全对应静止或主动状态； ü 无支锚时一般呈直线分布； 有支锚时，土压力一般呈上下 小、中间大的抛物线或更复杂 的分布形式； 图６.８ 理论假设土压力 与实测对比图
