6.基坑工程 6.1.2常用形式及适用条件 ■悬臂式支护结构 √特点 ·依靠足够的入土深度和结构 桩（墙） 抗弯能力维持坑壁稳定； ·水平位移是支护深度的五次 方，对开挖深度敏感； √适合 土质较好、开挖深度较浅 图6.2悬臂式支护结构
7 6.基坑工程 n 悬臂式支护结构 ü 特点 • 依靠足够的入土深度和结构 抗弯能力维持坑壁稳定； • 水平位移是支护深度的五次 方，对开挖深度敏感； ü 适合 土质较好、开挖深度较浅 桩（墙） 图６.２ 悬臂式支护结构

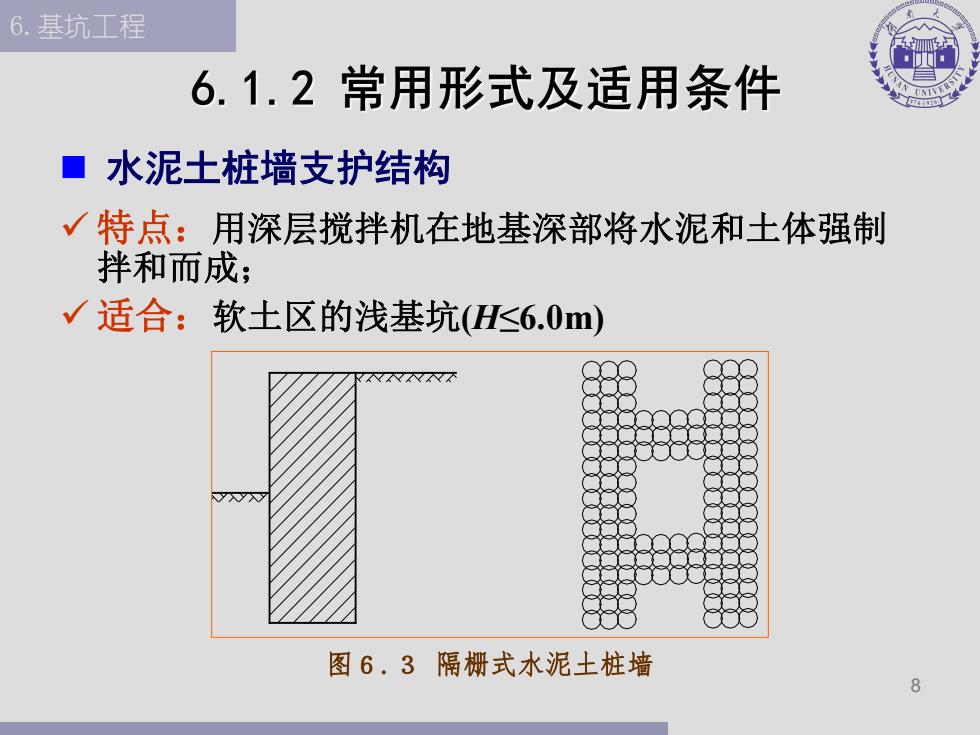

6.基坑工程 6.1.2常用形式及适用条件 ■水泥土桩墙支护结构 √特点：用深层搅拌机在地基深部将水泥和土体强制 拌和而成： √适合：软土区的浅基坑(H≤6.0m) 图6.3隔栅式水泥土桩墙 8
8 6.基坑工程 n 水泥土桩墙支护结构 ü 特点：用深层搅拌机在地基深部将水泥和土体强制 拌和而成； ü 适合：软土区的浅基坑(H≤6.0m) 图６.３ 隔栅式水泥土桩墙
6.基坑工程 6.1.2常用形式及适用条件 ■内撑式支护结构 入y入y入X √特点 内支撑 包括支护桩或墙和内 桩或墙 支撑； 7Z 内支撑会占用施工空 间。 √适合 图6.4内支撑支护结构 各种地基土层。 9
9 6.基坑工程 n 内撑式支护结构 ü 特点 包括支护桩或墙和内 支撑； 内支撑会占用施工空 间。 ü 适合 各种地基土层。 内支撑 桩或墙 图６.４内支撑支护结构

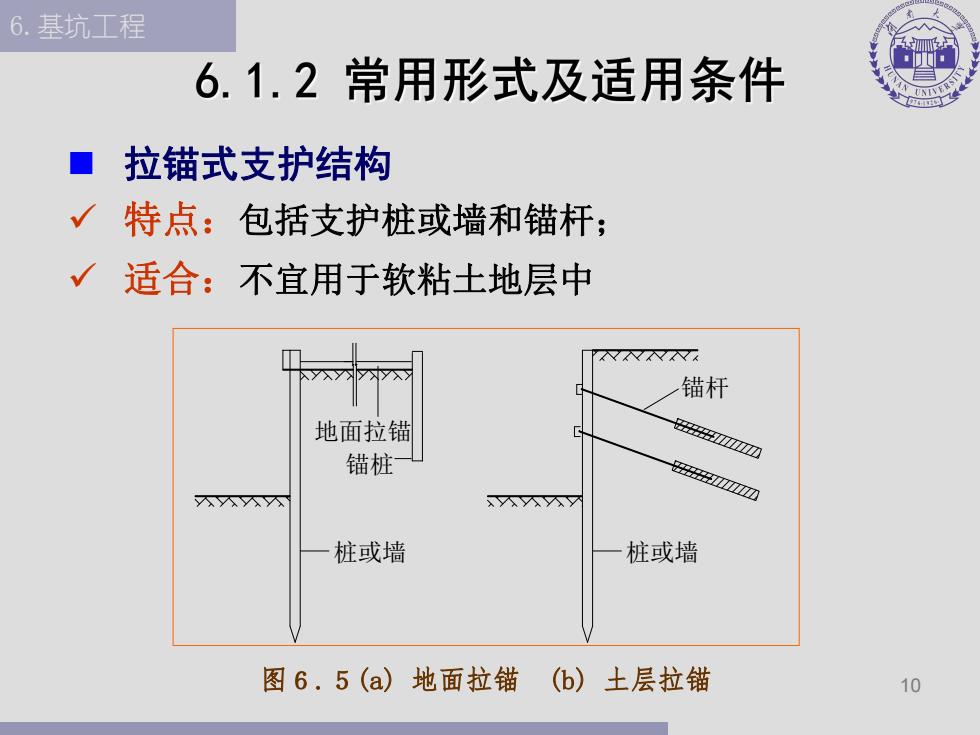

6.基坑工程 6.1.2常用形式及适用条件 ■拉锚式支护结构 特点：包括支护桩或墙和锚杆； √适合：不宜用于软粘土地层中 7X7777 锚杆 地面拉锚 1111 锚桩 d yXy入yyW 入入入 桩或墙 桩或墙 图6.5(a)地面拉锚 (6)土层拉锚 10
10 6.基坑工程 n 拉锚式支护结构 ü 特点：包括支护桩或墙和锚杆； ü 适合：不宜用于软粘土地层中 图６.５(a) 地面拉锚 (b) 土层拉锚 桩或墙 桩或墙 地面拉锚 锚桩 锚杆
6.基坑工程 6.1.2常用形式及适用条件 ■土钉墙支护结构 √特点 KKXKXXXKX7 由被加固的原位土体、 土钉 土钉和砼面板组成； √适合 土体 地下水位以上的粘性土、 面板 砂土和碎石土等，不适合 于淤泥或淤泥质土 图6.6土钉支护结构示意图 11
11 6.基坑工程 n 土钉墙支护结构 ü 特点 由被加固的原位土体、 土钉和砼面板组成； ü 适合 地下水位以上的粘性土、 砂土和碎石土等，不适合 于淤泥或淤泥质土 面板 土体 土钉 图６.６ 土钉支护结构示意图
