◆水工图的表达方式 - 视图配置 ◆平面图 (俯视图) ◆立面图（正视图和侧视图） 上游立面图：人站在上游，面向建筑物投影，所 得的视图 >下游立面图：人站在下游，面向建筑物投影，所 得的视图 展开视图：为了在立面图上反映倾斜部分的形 ，可偃想将倾斜部分展到与立面图平行后， 再画出视图，图名后应标注“展开”二字。 ◆ 剖面图：需作多个剖面，以多种方式进行剖视： >沿不同方向剖； 沿折线或曲线剖； 展开剖视：，沿剖切线切开并向剖切面投影，然后 存玩得到的剖视图展开在一个平面上，】 图名后应 标注“展开 一子。 ◆局部放大图（详图）

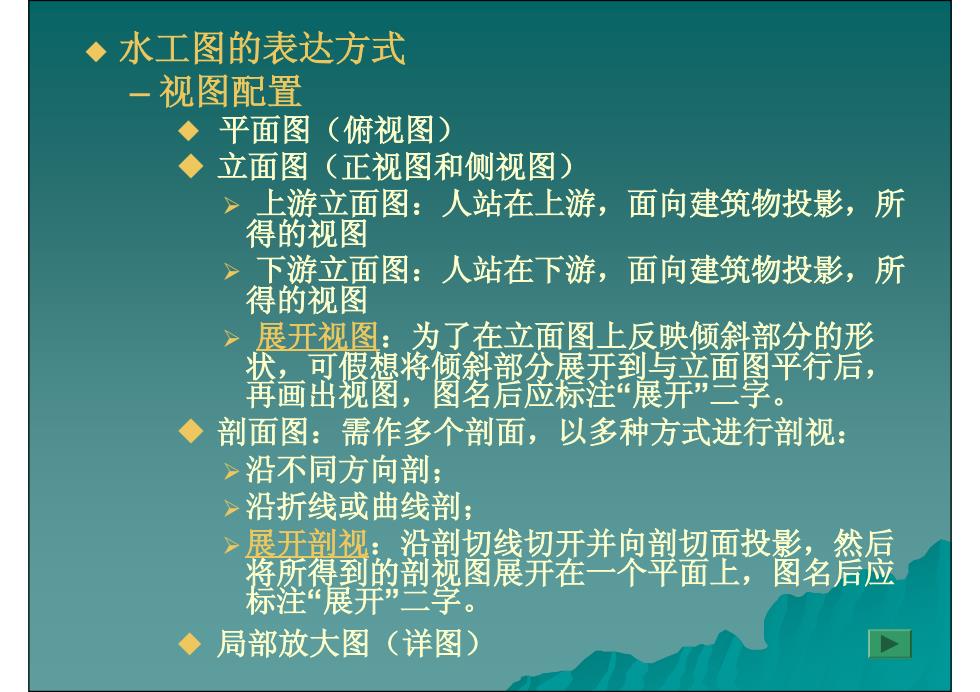

水工图的表达方式 – 视图配置 平面图（俯视图） 立面图（正视图和侧视图） ¾ 上游立面图：人站在上游，面向建筑物投影，所 得的视图 ¾ 下游立面图：人站在下游，面向建筑物投影，所 得的视图 ¾ 展开视图：为了在立面图上反映倾斜部分的形 状，可假想将倾斜部分展开到与立面图平行后， 再画出视图，图名后应标注 “展开 ”二字。 剖面图：需作多个剖面，以多种方式进行剖视： ¾沿不同方向剖； ¾沿折线或曲线剖； ¾展开剖视：沿剖切线切开并向剖切面投影，然后 将所得到的剖视图展开在一个平面上，图名后应 标注 “展开 ”二字。 局部放大图（详图）
18000 的头文面图（晨开） 8000 码头平面图
m A-A展开图 岸墙 支渠 N 干渠 平面图

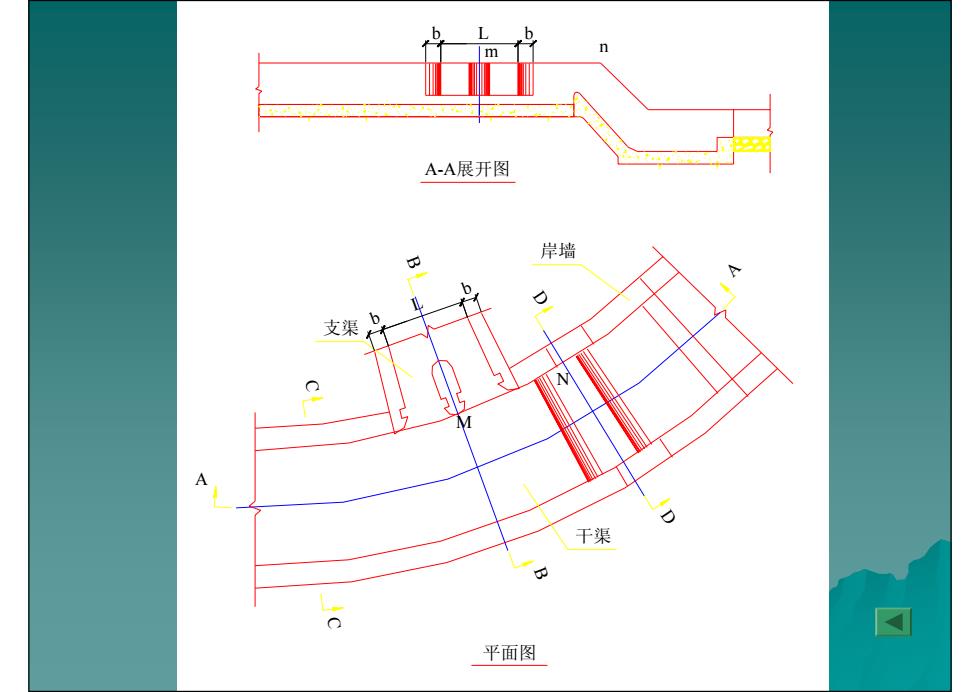

A A A-A展开图 平面图 干渠 支渠 B B C C D D 岸墙 bLb b L b N M m n
一规定画法 ◆对于构造相同且均布的孔洞，可按其外形画出少数孔 洞，其余用符号“+表示其中心位置： ◆当图形比例较小，某些细部构造无法表示清楚，可用 示意图表示其位置、类型和作用，详图另用专门图纸 表示 ◆水工建筑中各种缝线，如沉降缝、伸缩缝、施工缝、 材料分界线等，按轮廓线处理，用粗实线表示： ◆水工图上的曲面用细实线画出若干素线，注意疏密方 向； ◆斜坡面应画出示坡线，并标注坡度； ◆注意扭面和方圆过渡面的表示： ◆按“水工制图标准规定，线型分粗、中、细三个等 级，使所表达的图示内容重点突出，主次分明。 ◆不同材料和土质图例填充。 ◆河流方向和指北针
– 规定画法 对于构造相同且均布的孔洞，可按其外形画出少数孔 洞，其余用符号“+”表示其中心位置； 当图形比例较小，某些细部构造无法表示清楚，可用 示意图表示其位置、类型和作用，详图另用专门图纸 表示； 水工建筑中各种缝线，如沉降缝、伸缩缝、施工缝、 材料分界线等，按轮廓线处理，用粗实线表示； 水工图上的曲面用细实线画出若干素线，注意疏密方 向； 斜坡面应画出示坡线，并标注坡度； 注意扭面和方圆过渡面的表示； 按“水工制图标准”规定，线型分粗、中、细三个等 级，使所表达的图示内容重点突出，主次分明。 不同材料和土质图例填充。 河流方向和指北针

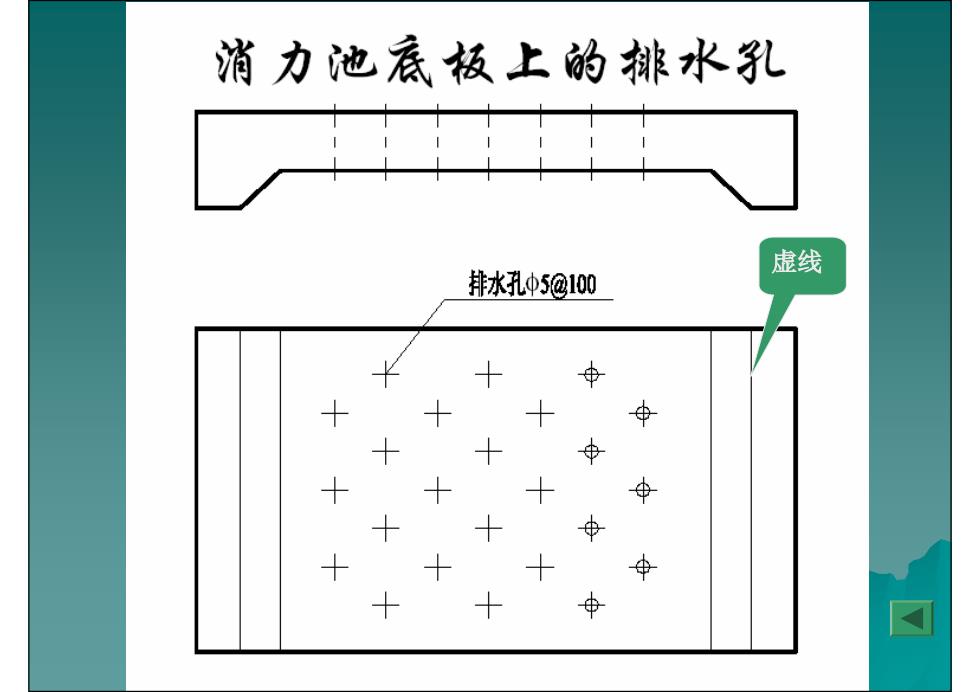

消力池底板上的排水孔 虚线 排水孔φ5@100 中 十 十 效 + Φ
虚线
