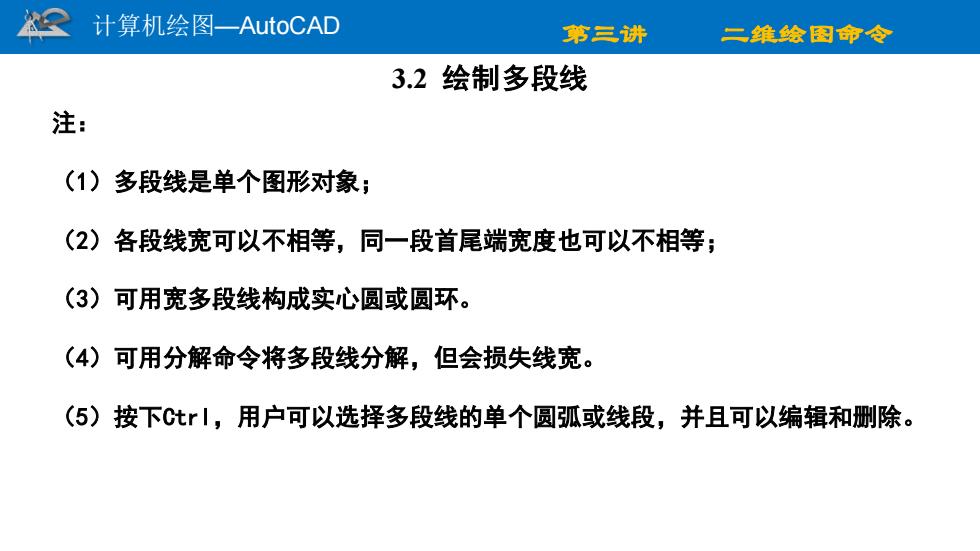

空计算机绘图一AutoCAD 第三讲 二维鲶图审令 3.2绘制多段线 注： (1)多段线是单个图形对象： (2)各段线宽可以不相等，同一段首尾端宽度也可以不相等； (3)可用宽多段线构成实心圆或圆环。 (4)可用分解命令将多段线分解，但会损失线宽。 (5)按下CtI，用户可以选择多段线的单个圆弧或线段，并且可以编辑和删除
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.2 绘制多段线 注： （1）多段线是单个图形对象； （2）各段线宽可以不相等，同一段首尾端宽度也可以不相等； （3）可用宽多段线构成实心圆或圆环。 （4）可用分解命令将多段线分解，但会损失线宽。 （5）按下Ctrl，用户可以选择多段线的单个圆弧或线段，并且可以编辑和删除

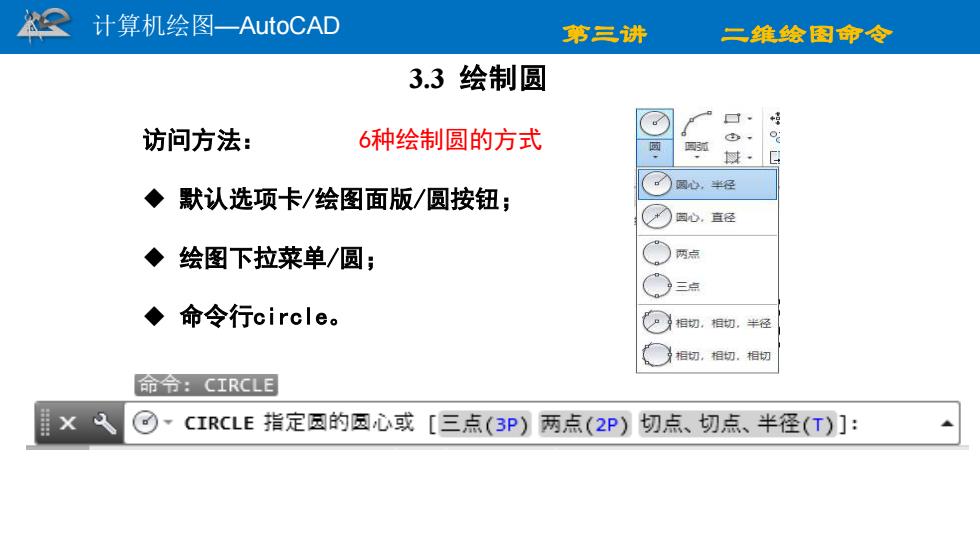

计算机绘图一AutoCAD 第三讲 二维鲶图命令 3.3绘制圆 口 访问方法： 6种绘制圆的方式 圆心，半径 ◆默认选项卡/绘图面版/圆按钮； 回心，直径 绘图下拉菜单/圆； 。○两点 ○三点 ◆命令行circle。. ②为相切。相切，半径 、相切，相切.相切 命爷：CIRCLE CIRCLE指定园的园心或[三点(3P)两点(2P)切点、切点、半径(T)]:
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.3 绘制圆 访问方法： ◆ 默认选项卡/绘图面版/圆按钮； ◆ 绘图下拉菜单/圆； ◆ 命令行circle。 6种绘制圆的方式

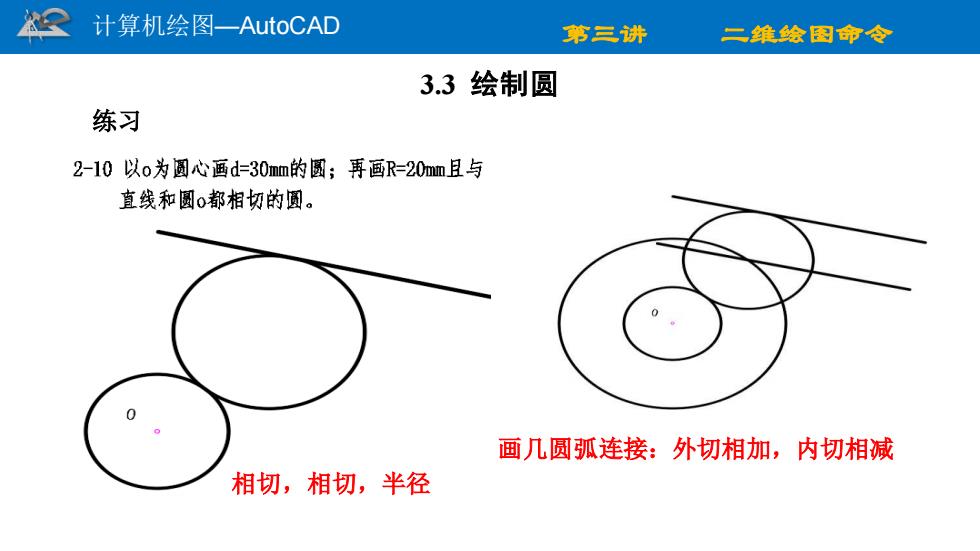

会计算机绘图一AutoCAD 第三讲 二维绘图命令 3.3绘制圆 练习 2-10以o为圆心画d=30mm的圆；再画R=20mn且与 直线和圆o都相切的圆。 0 画几圆弧连接：外切相加，内切相减 相切，相切，半径
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.3 绘制圆 画几圆弧连接：外切相加，内切相减 练习 相切，相切，半径

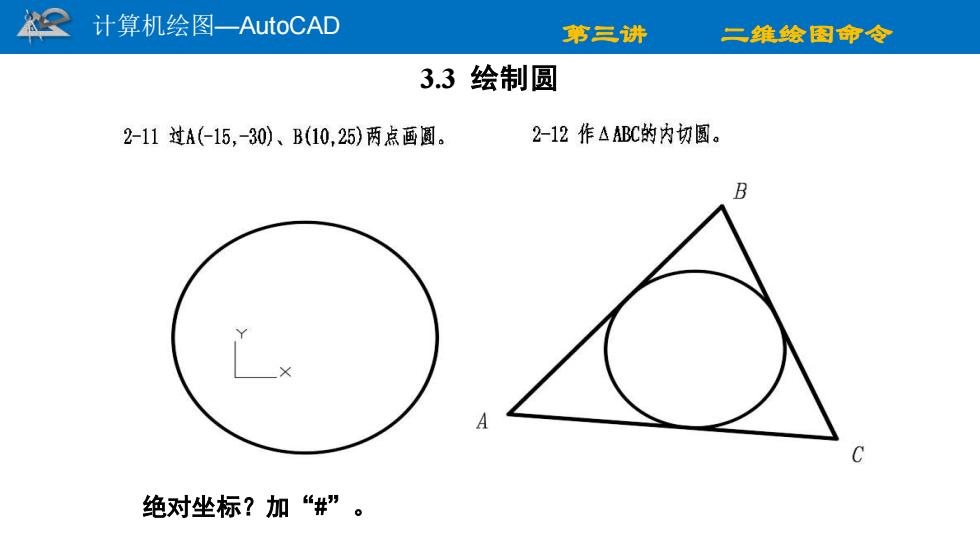

2 计算机绘图一AutoCAD 第三讲 二维鲶图命令 3.3绘制圆 2-11过A(-15,-30)、B(10,25)两点画圆。 2-12作△ABC的内切圆。 绝对坐标？加“#
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.3 绘制圆 绝对坐标？加“#

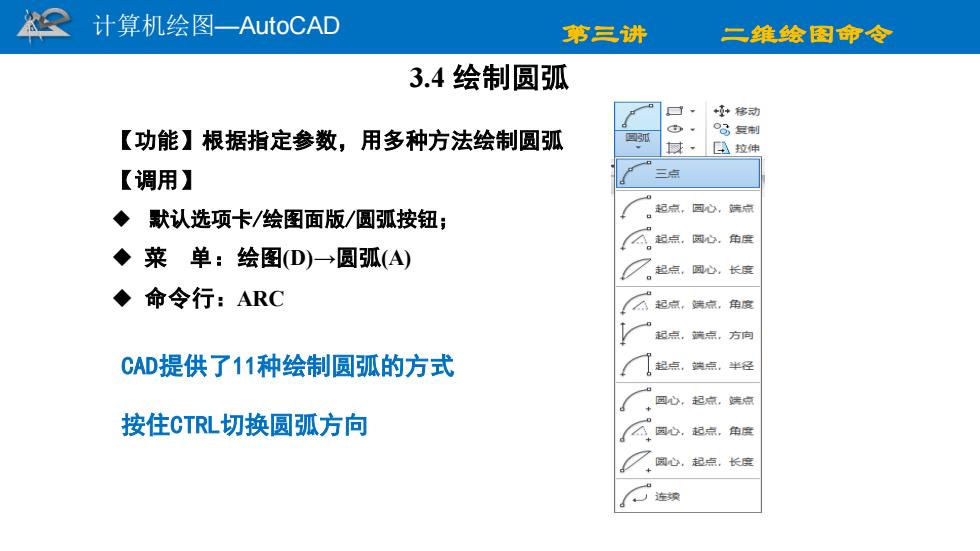

空计算机绘图一AutoCAD 第三讲 二维鲶图命令 3.4绘制圆孤 口++移动 o. 【功能】根据指定参数，用多种方法绘制圆弧 03复制 、A拉伸 【调用】 三点 ◆默认选项卡/绘图面版/圆弧按钮； 。起京园心，宗 。起点，圆心.鱼度 ◆菜单：绘图(D)→圆弧(A) 乙起点，园心.长度 ◆命令行：ARC 人起点，端京，角度 松点，端点，方向 CAD提供了11种绘制圆弧的方式 【起点，装点，半径 园心，起点，美点 按住CTRL切换圆弧方向 个园心，起点，角度 ，○连谀
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.4 绘制圆弧 【功能】根据指定参数，用多种方法绘制圆弧 【调用】 ◆ 默认选项卡/绘图面版/圆弧按钮； ◆ 菜 单：绘图(D)→圆弧(A) ◆ 命令行：ARC CAD提供了11种绘制圆弧的方式 按住CTRL切换圆弧方向
