计算机绘图一AutoCAD 第三讲 二维鲶图命令 3.1绘制直线 点的输入方法： 1)用鼠标在屏幕上拾取； 2)捕捉对象的特征点； 3)回忆坐标的四种输入方式： 举例： 绝对直角坐标：100,50，表示横坐标100，纵坐标50 绝对极坐标：150<60，表示距离150，角度60 相对直角坐标：@100,50，表示相对于前一个点横坐标100，纵坐标50 相对极坐标：@150<60，表示相对于前一个点距离150，角度60
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.1 绘制直线 点的输入方法： 1）用鼠标在屏幕上拾取； 2）捕捉对象的特征点； 3）回忆坐标的四种输入方式： 举例： 绝对直角坐标：100,50，表示横坐标100，纵坐标50 绝对极坐标：150<60，表示距离150，角度60 相对直角坐标：@100,50，表示相对于前一个点横坐标100，纵坐标50 相对极坐标：@150<60，表示相对于前一个点距离150，角度60
空 计算机绘图一AutoCAD 第三讲 二维绘图命令 3.1绘制直线 练习： 习题2基本绘图命令 21画一迪长为50咖m的等边三角形。 2-2已知h点(20,40)、B点(-36,25)、C点2-3画一线使与已知直线夹角为75°，线段长50。 相对B点(60，-30)，求作△BC。 相对坐标 动态输入打开时，输入的所有点为 建立新UCS 相对坐标，回到绝对坐标加“#” 采用画法几何的方法
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.1 绘制直线 动态输入打开时，输入的所有点为 相对坐标，回到绝对坐标加“#” 相对坐标 练习： 建立新UCS 采用画法几何的方法

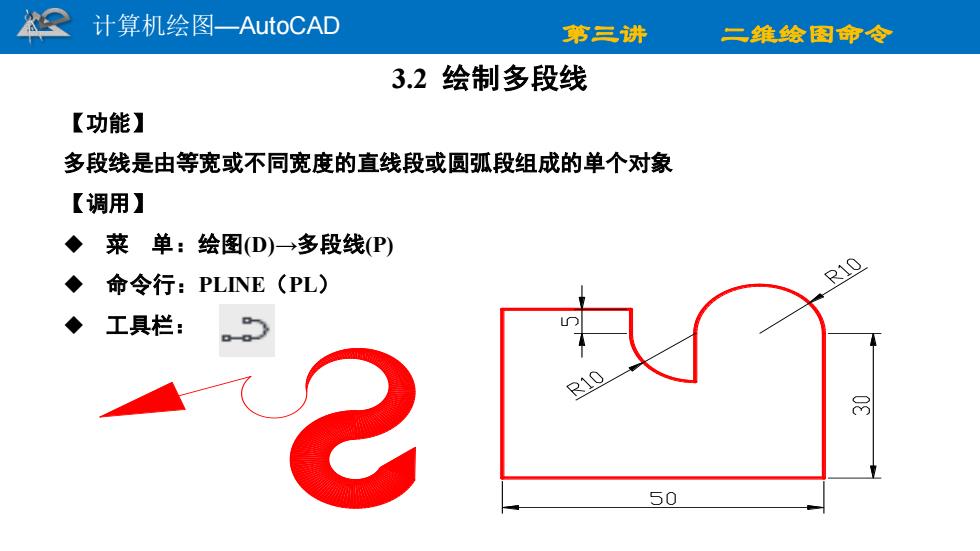

计算机绘图一AutoCAD 第三讲 二维鲶图命令 3.2绘制多段线 【功能】 多段线是由等宽或不同宽度的直线段或圆弧段组成的单个对象 【调用】 ◆菜单：绘图(D)→多段线(P) ◆ 命令行：PLNE(PL) R10 ◆ 工具栏： R10 号 50
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.2 绘制多段线 【功能】 多段线是由等宽或不同宽度的直线段或圆弧段组成的单个对象 【调用】 ◆ 菜 单：绘图(D)→多段线(P) ◆ 命令行：PLINE（PL） ◆ 工具栏：
计算机绘图一AutoCAD 第三讲 二维鲶图命令 3.2绘制多段线 200 宽度3 指定起点： 当前线宽为g.8800 S,PLINE指定下一个点或[园弧(A)半宽(H)长度(L)放弃(U)宽度(N)]: 模型 布局1+ 无效中 指定因弧的端点（按住ct一1键以切换方向）或 .5- PLINE[角度(A)心(CE)方向(D)半宽(H)直线(L)半径(R)第二个点(S)放弃(U)宽度(W)]:
计算机绘图—AutoCAD 第三讲 二维绘图命令 3.2 绘制多段线
计算机绘图一AutoCAD 第三讲 二维鲶图命令 使用绘制多段线PLNE命令绘制圆弧 -角度：指定圆弧的包含角度。输入正数将按逆时针方向创建弧 线段，输入 负数将按顺时针方向创建弧线段。 -圆心：指定圆弧的圆心位置。 一方向：指定圆弧的起点切向。 -半宽：指定从圆弧的中心到其中一边的宽度，即总宽度为1/2。 -直线：选择该项，将从绘制圆弧转为绘制直线。 -半径：指定圆弧的半径。 -第二个点：指定圆弧的第二个点位置。 -放弃：选择该项，可取消前一步操作中所绘的线段。 -宽度：指定圆弧的宽度
计算机绘图—AutoCAD 第三讲 二维绘图命令 使用绘制多段线PLINE命令绘制圆弧 –角度：指定圆弧的包含角度。输入正数将按逆时针方向创建弧 线段，输入 负数将按顺时针方向创建弧线段。 –圆心：指定圆弧的圆心位置。 –方向：指定圆弧的起点切向。 –半宽：指定从圆弧的中心到其中一边的宽度，即总宽度为1/2。 –直线：选择该项，将从绘制圆弧转为绘制直线。 –半径：指定圆弧的半径。 –第二个点：指定圆弧的第二个点位置。 –放弃：选择该项，可取消前一步操作中所绘的线段。 –宽度：指定圆弧的宽度
