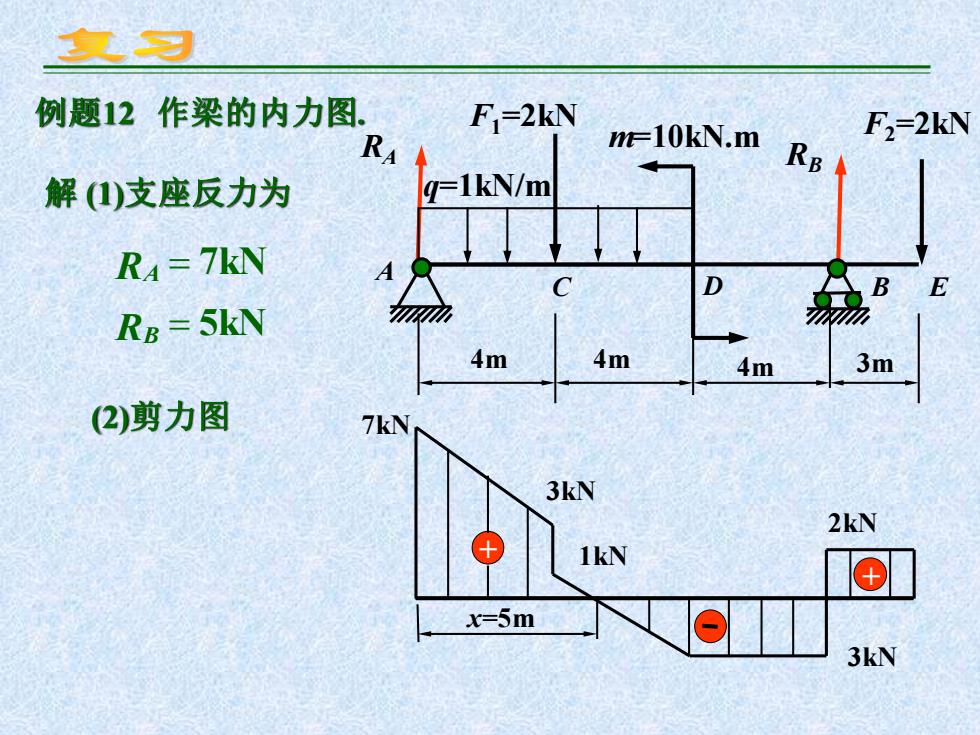

复习 例题12作梁的内力图 F=2kN RA m-10kN.m RB F2=2kN 解①支座反力为 q=1kN/m RA=7kN D RB=5kN 4m 4m 4m 3m (2)剪力图 7kN 3kN 2kN 1kN x-5m 3kN
例题12 作梁的内力图. 解 (1)支座反力为 4m 3m A C D B E 4m 4m RA RB F1=2kN q=1kN/m m=10kN.m F2=2kN RA = 7kN RB = 5kN (2)剪力图 7kN + 1kN + 3kN 3kN 2kN x=5m
复习 Fj=2kN F2=2kN RA m-10kN.m Re g=1kN/m 4m 4m 4m 3m 7kN 3kN 2kN F点剪力为零，令其距A点为 1kN + Fsx=R4-qx-F1=0 x-5m 3kN x=5m
4m 3m A C D B E 4m 4m RA RB F1=2kN q=1kN/m m=10kN.m F2=2kN F点剪力为零,令其距 A点为x FSx = RA − qx − F1 = 0 7kN + 1kN + 3kN 3kN 2kN x=5m x = 5m

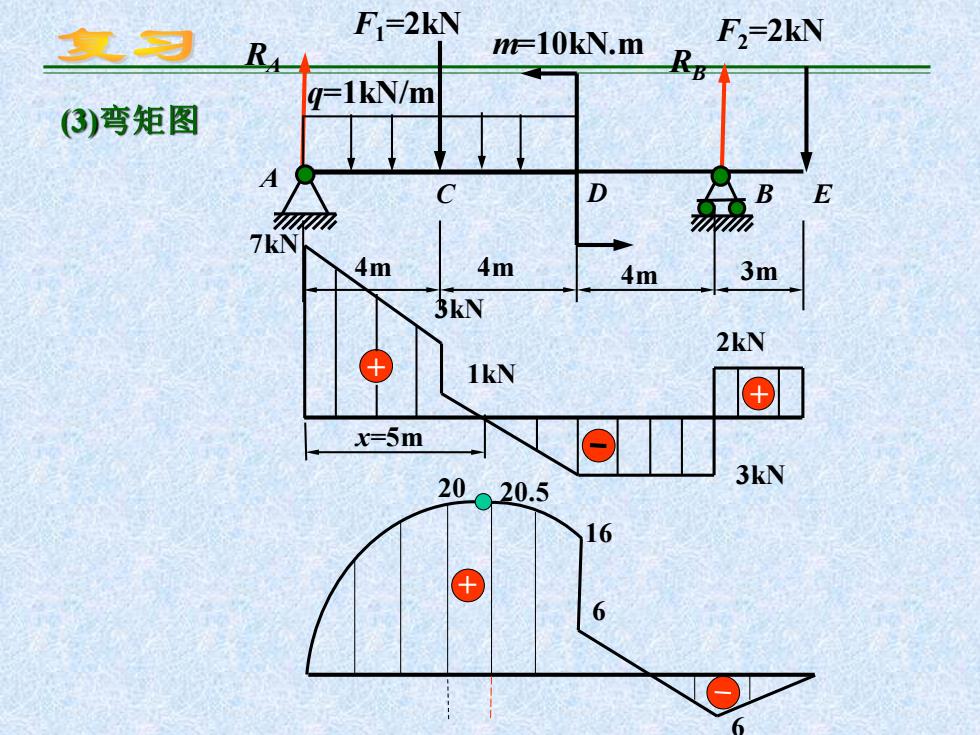

F=2kN 氯习 R -10kN.m F2=2kN g=1kN/m (③)弯矩图 C D 7kN 4m 4m 4m 3m 3kN 2kN 1kN x-5m 20020.5 3kN 16 + 6
(3)弯矩图 4m 3m A C D B E 4m 4m RA RB F1=2kN q=1kN/m m=10kN.m F2=2kN 20 16 6 6 + 20.5 7kN + 1kN + 3kN 3kN 2kN x=5m

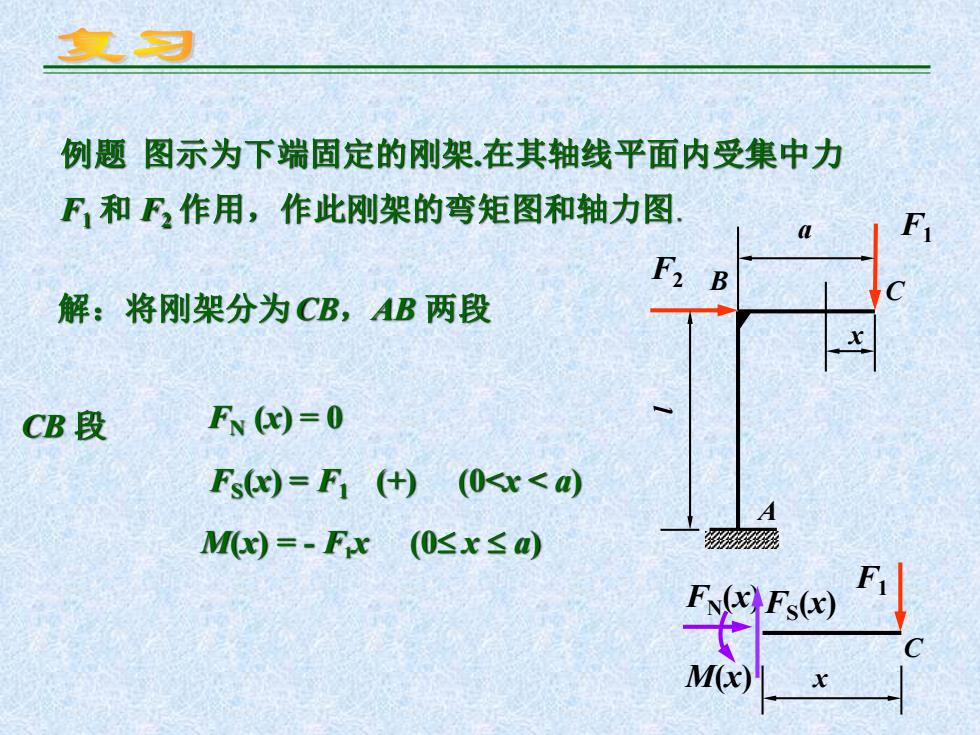

复习 例题图示为下端固定的刚架在其轴线平面内受集中力 F和F3作用，作此刚架的弯矩图和轴力图. F B 解：将刚架分为CB,AB两段 CB段 F(x)=0 Fs(x)=F(+)(0<x<a) A Mx)=-Fx(0sx≤) rw M(x) x
例题 图示为下端固定的刚架.在其轴线平面内受集中力 F1 和 F2 作用，作此刚架的弯矩图和轴力图. a F1 F2 A B C 解：将刚架分为CB，AB 两段 CB 段 FN (x) = 0 M(x) = - F1x (0 x a) FS (x) = F1 (+) (0<x < a) M(x) FN(x)FS (x) C x F1 x

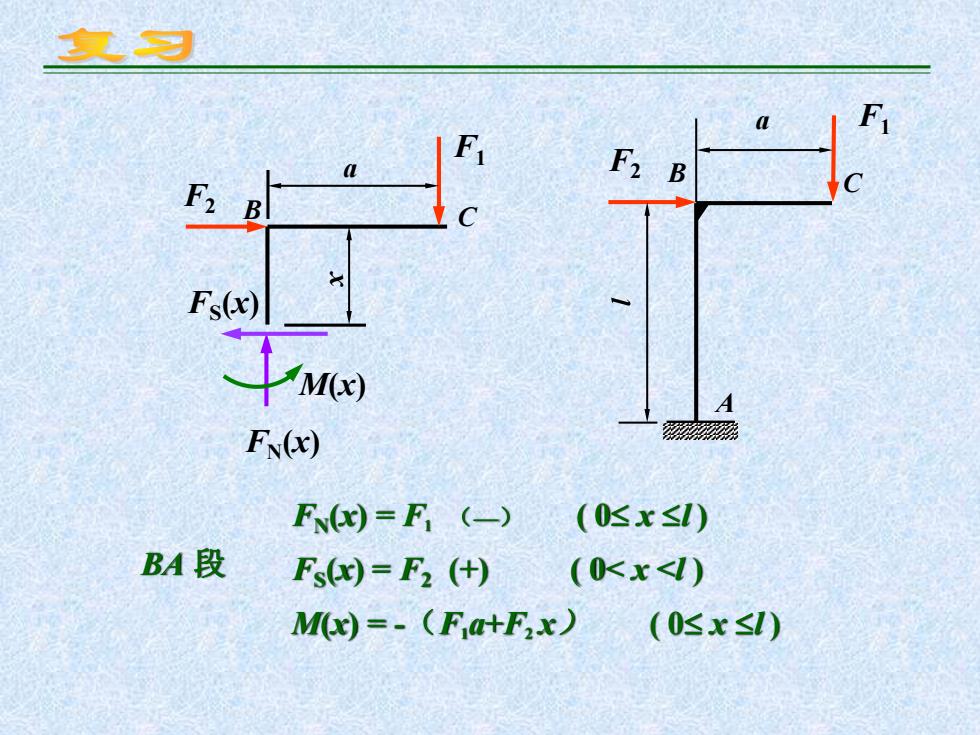

义习 5g F:n Fs(x) Fs(x) F=F(-) (0sx≤I) BA段 Fs)=F2(+) (0Kx<) M(x)=-(Fa+Fx) (0sx≤I)
a F1 F2 A B C FS (x) B C a F1 F2 FN(x) M(x) x BA 段 FN(x) = F1 （—） ( 0 x l ) M(x) = -（F1a+F2 x） ( 0 x l ) FS (x) = F2 (+) ( 0< x <l )
