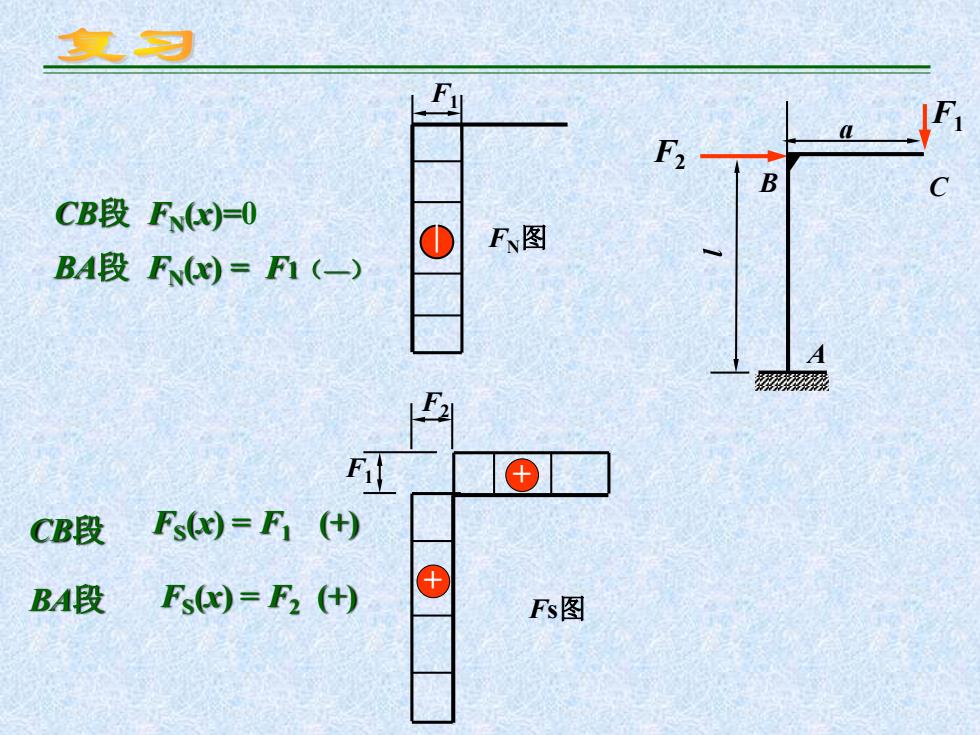

复习 F B CB段F)O BA段F)=F(-) ① F图 A 强 哑 CB段 Fs)=F(+) BA段Fs)=F2(H) Fs图
CB 段 FN (x)= 0 BA 段 FN (x) = F1 （ — ） FN 图 F1| C a F1 F2 A B CB 段 BA 段 FS (x) = F2 (+) FS (x) = F1 (+) Fs 图 F1 + F2+

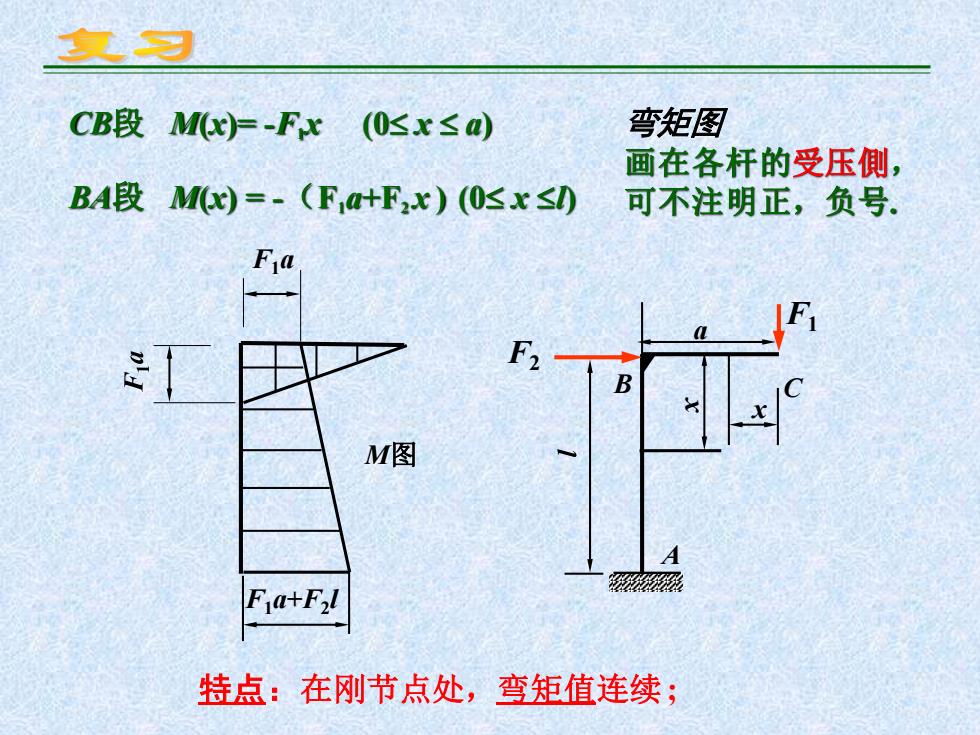

义习 CB段Mx=-Fx (0sx≤a) 弯矩图 画在各杆的受压側， BA段Mx)=-(F1+F2x)(0≤x≤) 可不注明正，负号 Fa F2 M图 Fa+F2l 特点：在刚节点处，弯矩值连续；
C a F1 F2 A B M图 F1a F1a+F2 l CB段 M(x)= -F1x (0 x a) BA段 M(x) = -（F1a+F2 x ) (0 x l) 特点：在刚节点处，弯矩值连续; 弯矩图 画在各杆的受压側， 可不注明正，负号. x x
