三一二次慈汽 料液三 一如热蒸汽 冷资水 上完成液 1-加热室；2-中央循环管；3-蒸发室；4-外壳 图5-2中央循环管蒸发器
11
2)悬筐式蒸发器 环形截面积一般为加热管总截面积的100~ 150%,循环速度：1.0~1.5m/s之间，适宜用于蒸 发有晶体的溶液。缺点是设备耗材量大、占地面 大、加热管内的溶液滞留量大
12 2）悬筐式蒸发器 环形截面积一般为加热管总截面积的100～ 150%，循环速度：1.0～1.5m/s之间，适宜用于蒸 发有晶体的溶液。缺点是设备耗材量大、占地面 大、加热管内的溶液滞留量大

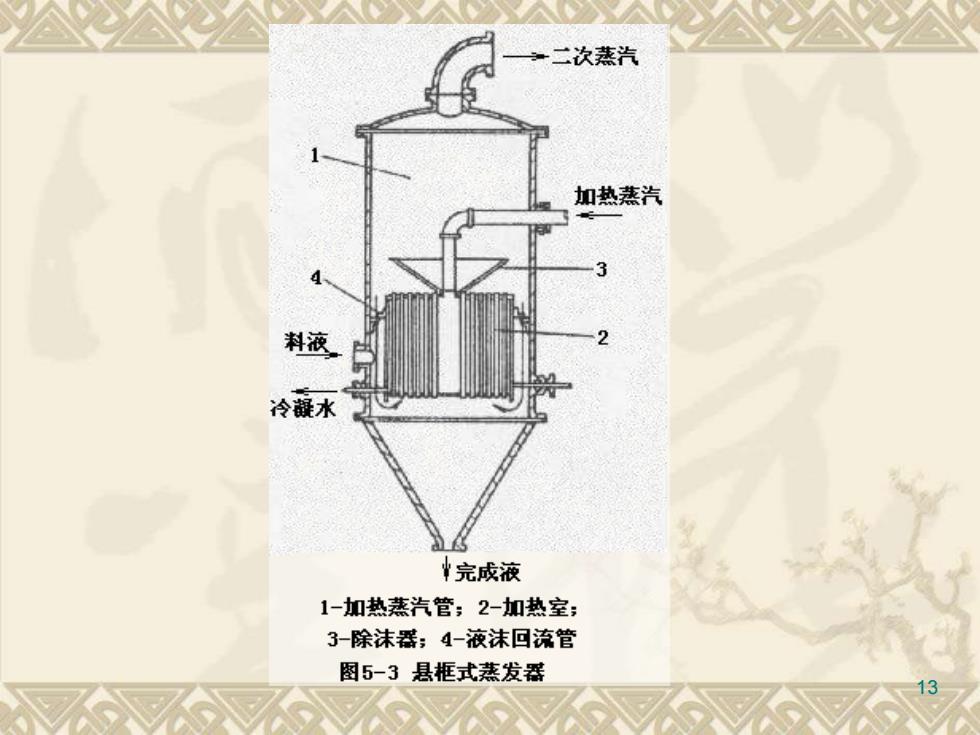

二次蒸汽 加热蒸汽 料液 冷凝水 忄完成液 1-加热蒸汽管；2-加热室； 3-除沫器，4-液沫回流管 图5-3县框式蒸发器 13
13
3)外热式蒸发器 加热管长径比为50~100，循环速度：可达 1.5m/s
14 3）外热式蒸发器 加热管长径比为50～100，循环速度：可达 1.5m/s
二次蒸汽 加热蒸汽 完成液 冷凝水 料液 1-加热室；2-蒸发室；3-循环管 图5-4外管式蒸发器 15
15
