分类： 单效蒸发 多效蒸发 加压蒸发 常压蒸发 真空蒸发
6 加压蒸发 常压蒸发 真空蒸发 分类 ： 单效蒸发 多效蒸发
真空蒸发的特点： >溶液沸点下降，有利于处理热敏性物料，且可 利用低压强的蒸汽或废蒸汽作为热源； >对相同压强的加热蒸汽，可提高传热总温度差 溶液的粘度加大，总传热系数降低： >对减压系统，系统的投资费和操作费增加
7 真空蒸发的特点： ➢ 溶液沸点下降，有利于处理热敏性物料，且可 利用低压强的蒸汽或废蒸汽作为热源； ➢ 对相同压强的加热蒸汽，可提高传热总温度差； 溶液的粘度加大，总传热系数降低； ➢ 对减压系统，系统的投资费和操作费增加

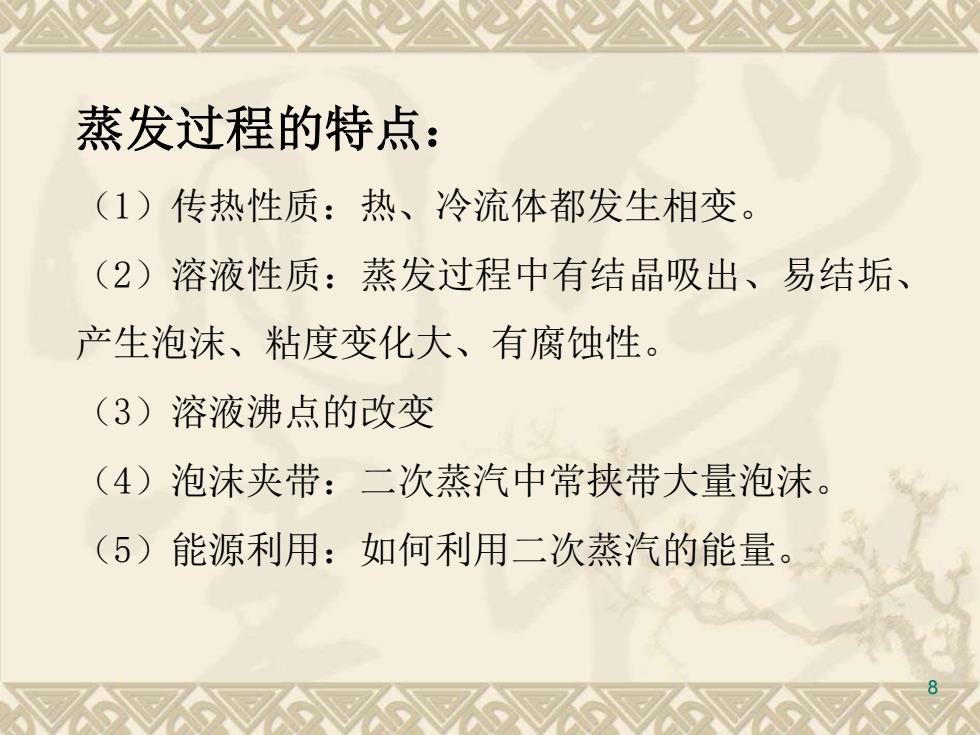

蒸发过程的特点： (1)传热性质：热、冷流体都发生相变。 (2)溶液性质：蒸发过程中有结晶吸出、易结垢、 产生泡沫、粘度变化大、有腐蚀性。 (3)溶液沸点的改变 (4)泡沫夹带：二次蒸汽中常挟带大量泡沫。 (5)能源利用：如何利用二次蒸汽的能量
8 蒸发过程的特点： （1）传热性质：热、冷流体都发生相变。 （2）溶液性质：蒸发过程中有结晶吸出、易结垢、 产生泡沫、粘度变化大、有腐蚀性。 （3）溶液沸点的改变 （4）泡沫夹带：二次蒸汽中常挟带大量泡沫。 （5）能源利用：如何利用二次蒸汽的能量

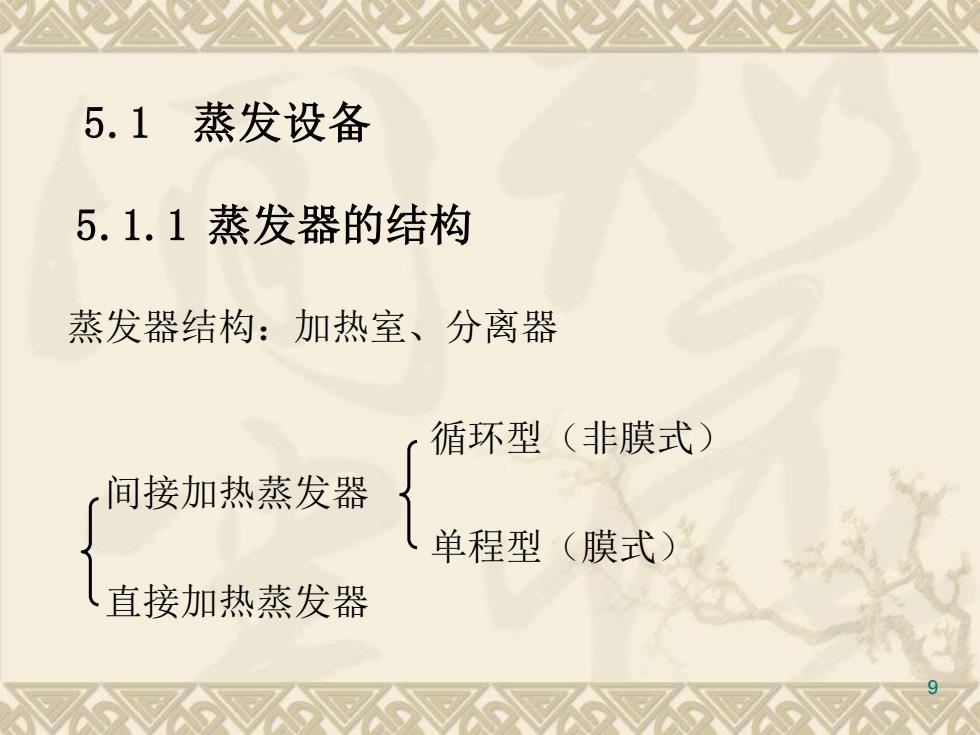

5.1蒸发设备 5.1.1蒸发器的结构 蒸发器结构：加热室、分离器 循环型（非膜式） 间接加热蒸发器 单程型（膜式） 直接加热蒸发器
9 5.1 蒸发设备 5.1.1 蒸发器的结构 蒸发器结构：加热室、分离器 循环型（非膜式） 间接加热蒸发器 单程型（膜式） 直接加热蒸发器
1.循环型（非膜式)蒸发器 1)中央循环管式（标准式)蒸发器 中央循环管截面积一般为加热管总截面积的 40~100%,循环速度：0.4~0.5m/s以下，适宜用 于处理结垢不严重、腐蚀性小的溶液
10 1.循环型（非膜式）蒸发器 1）中央循环管式（标准式）蒸发器 中央循环管截面积一般为加热管总截面积的 40～100%，循环速度：0.4～0.5m/s以下，适宜用 于处理结垢不严重、腐蚀性小的溶液
