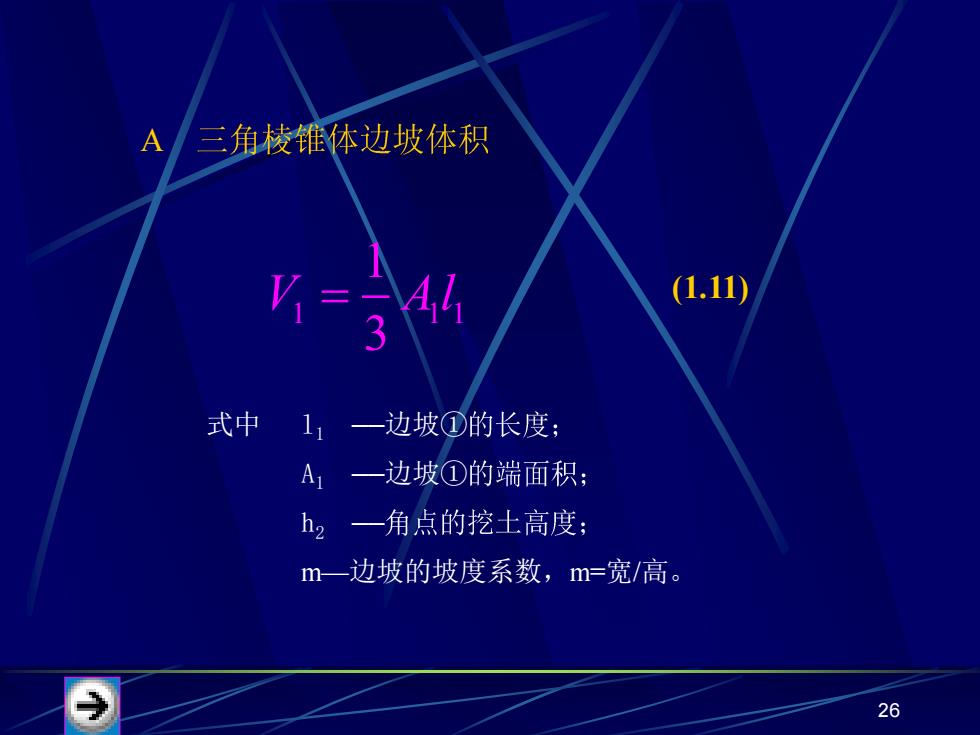

三角棱锥体边坡体积 (1.11) 3 式中 11—边坡①的长度； A1一边坡①的端面积： h2一角点的挖土高度： m一边坡的坡度系数，m=宽/高。 26
26 A 1 1 1 1 3 V Al = 式中 l1 ——边坡① A1 ——边坡① h2 —— m—边坡的坡度系数，m=宽/高。 (1.11)

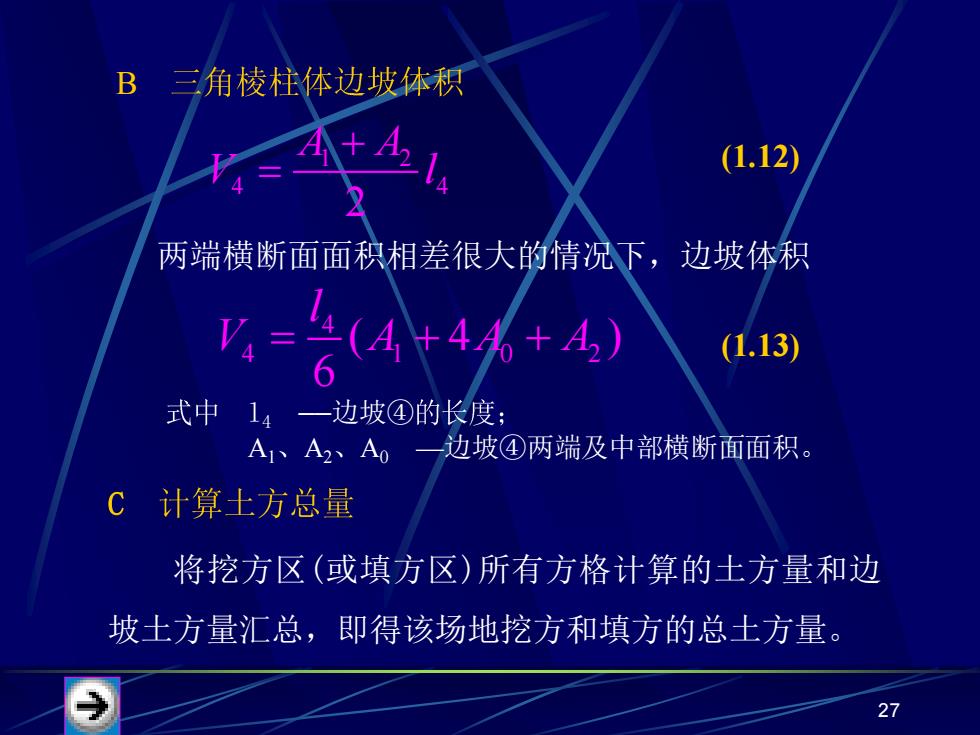

B三角棱柱体边坡体积 (1.12) 两端横断面面积相差很大的情况下，边坡体积 (1.13) 式中14 一边坡④的长度： A1、A2、A,一边坡④两端及中部横断面面积。 C计算土方总量 将挖方区（或填方区）所有方格计算的土方量和边 坡土方量汇总，即得该场地挖方和填方的总土方量。 27
27 B 两端横断面面积相差很大的情况下，边坡体积 l4 ——边坡④ A1、A2、A0 —边坡④两端及中部横断面面积。 1 2 4 4 2 A A V l + = 4 4 1 0 2 ( 4 ) 6 l V A A A = + + C 将挖方区(或填方区)所有方格计算的土方量和边 坡土方量汇总，即得该场地挖方和填方的总土方量。 (1.12) (1.13)

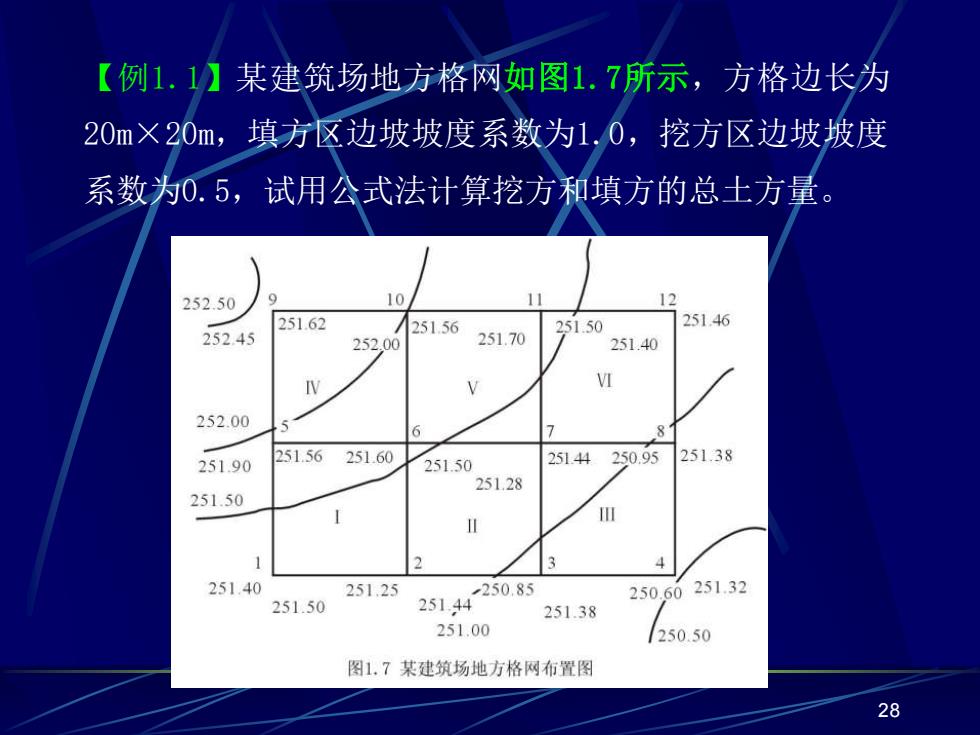

【例1.1】某建筑场地方格网如图1.7所示，方格边长为 20m×20m,填方区边坡坡度系数为1,0，挖方区边坡坡度 系数为0.5，试用公式法计算挖方和填方的总土方量。 252.50 10 12 251.62 25245 125156 251.50 25146 252.00 251.70 251.40 V M 252.00 6 81 251.90 251.5625160 251.50 25144250.95 25138 25128 251.50 Ⅱ 面 3 251.40 251.25 250.85 250.60 251.32 251.50 25144 251.38 251.00 250.50 图1.7某建筑场地方格网布置图 28
28 【例1.1】某建筑场地方格网如图1.7所示，方格边长为 20m×20m，填方区边坡坡度系数为1.0，挖方区边坡坡度 系数为0.5，试用公式法计算挖方和填方的总土方量

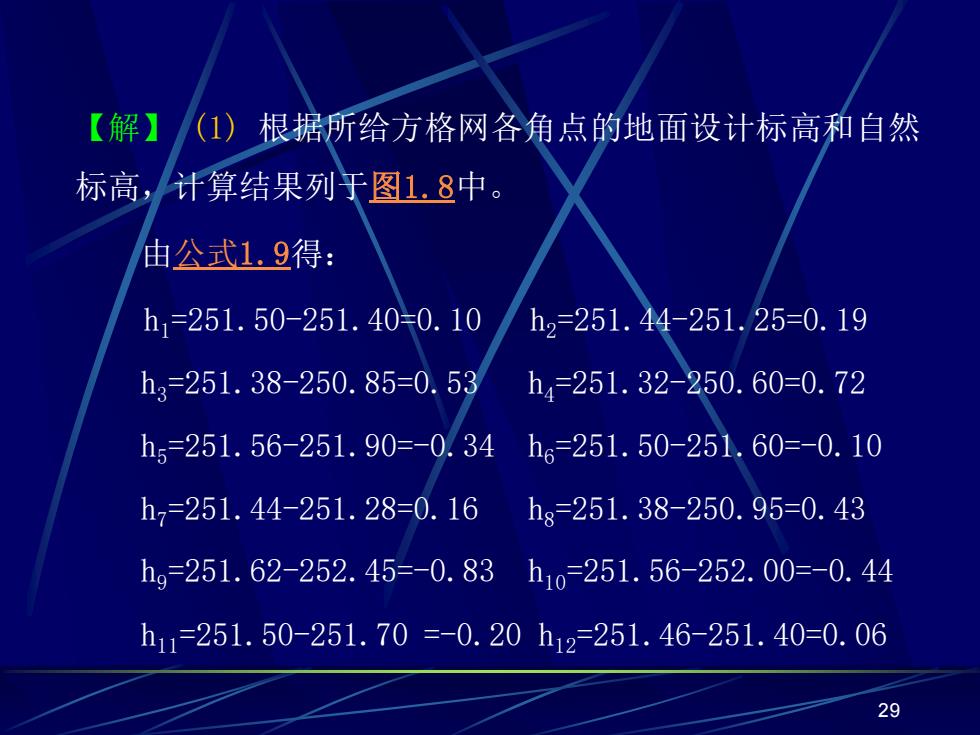

【解】 (1)根据所给方格网各角点的地面设计标高和自然 标高， 计算结果列于图1.8中。 由公式1.9得： h1=251.50-251.40=0.10 h2=251.44-251.25=0.19 h3=251.38-250.85=0.53 h4=251.32-250.60=0.72 h=251.56-251.90=-0.34h6=251.50-251. 60=-0.10 h2=251.44-251.28=0.16 hg=251.38-250.95=0.43 hg=251.62-252.45=-0.83h10=251.56-252.00=-0.44 h11=251.50-251.70=-0.20h12-251.46-251.40=0.06 29
29 【解】 (1) 根据所给方格网各角点的地面设计标高和自然 标高，计算结果列于图1.8中。 由公式1.9得： h1 =251.50-251.40=0.10 h2 =251.44-251.25=0.19 h3 =251.38-250.85=0.53 h4 =251.32-250.60=0.72 h5 =251.56-251.90=-0.34 h6 =251.50-251.60=-0.10 h7 =251.44-251.28=0.16 h8 =251.38-250.95=0.43 h9 =251.62-252.45=-0.83 h10 =251.56-252.00=-0.44 h11 =251.50-251.70 =-0.20 h12 =251.46-251.40=0.06

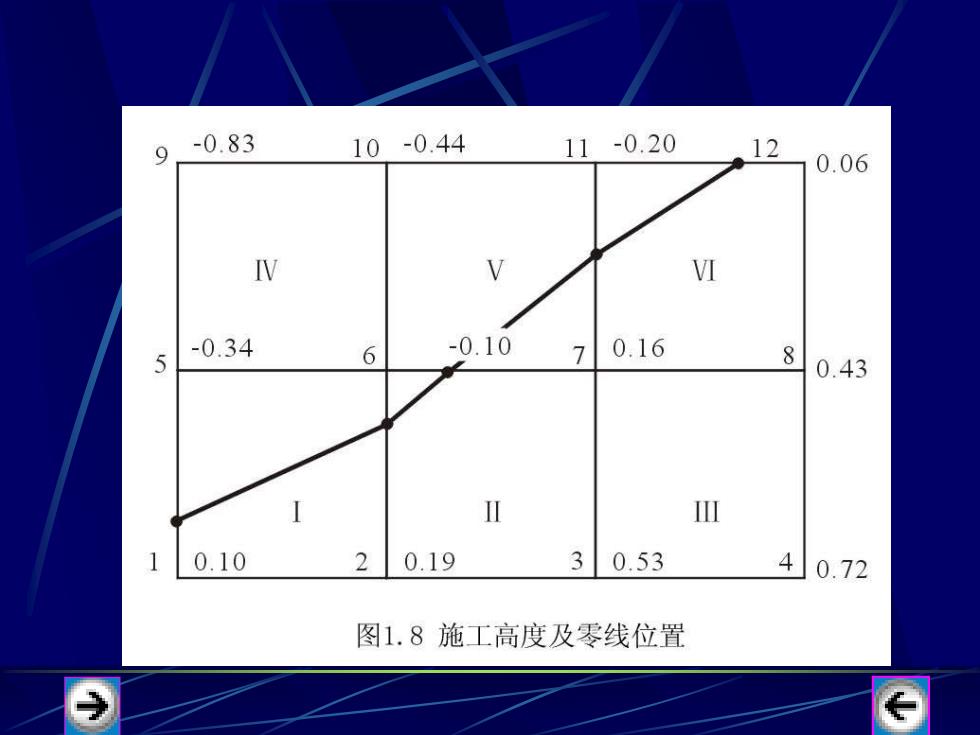

9 -0.83 10-0.44 11-0.20 12 0.06 IV I -0.10 5 -0.34 6 1 0.16 8 0.43 I Ⅲ 1 0.10 20.19 3 0.53 4 0.72 图1.8施工高度及零线位置
30
