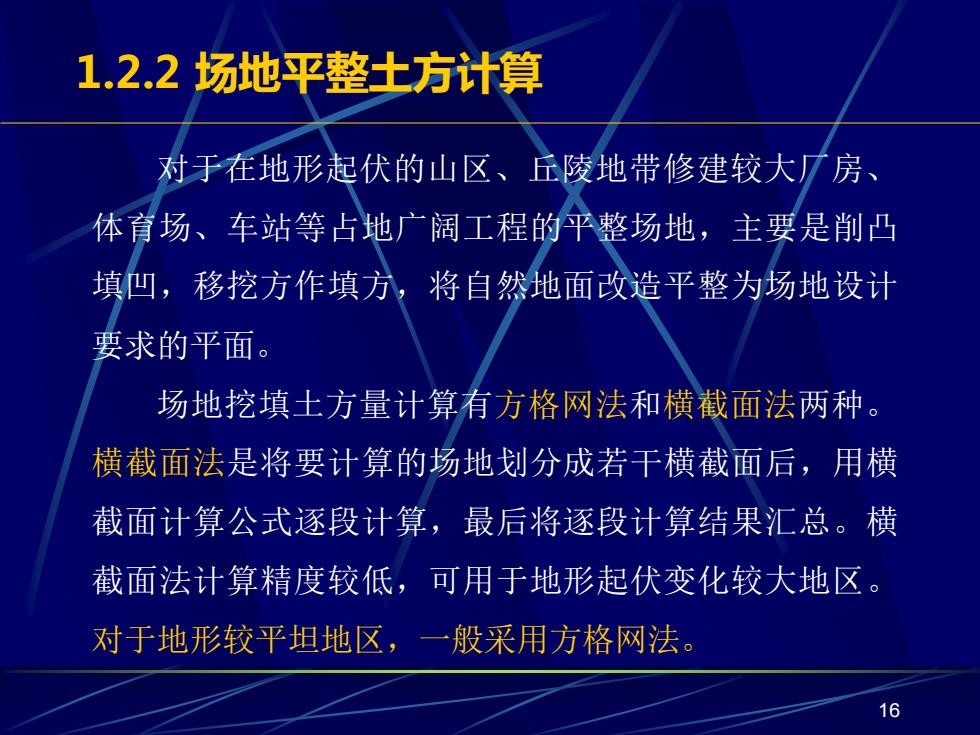

1.2.2场地平整士方计算 对于在地形起伏的山区、丘陵地带修建较大广房、 体育场、车站等占地广阔工程的平整场地，主要是削凸 填凹，移挖方作填方， 将自然地面改造平整为场地设计 要求的平面。 场地挖填土方量计算有方格网法和横截面法两种。 横截面法是将要计算的场地划分成若干横截面后，用横 截面计算公式逐段计算，最后将逐段计算结果汇总。横 截面法计算精度较低，可用于地形起伏变化较大地区。 对于地形较平坦地区，一般采用方格网法。 16
16 1.2.2 场地平整土方计算 对于在地形起伏的山区、丘陵地带修建较大厂房、 体育场、车站等占地广阔工程的平整场地，主要是削凸 填凹，移挖方作填方，将自然地面改造平整为场地设计 要求的平面。 场地挖填土方量计算有方格网法和横截面法两种。 横截面法是将要计算的场地划分成若干横截面后，用横 截面计算公式逐段计算，最后将逐段计算结果汇总。横 截面法计算精度较低，可用于地形起伏变化较大地区。 对于地形较平坦地区，一般采用方格网法

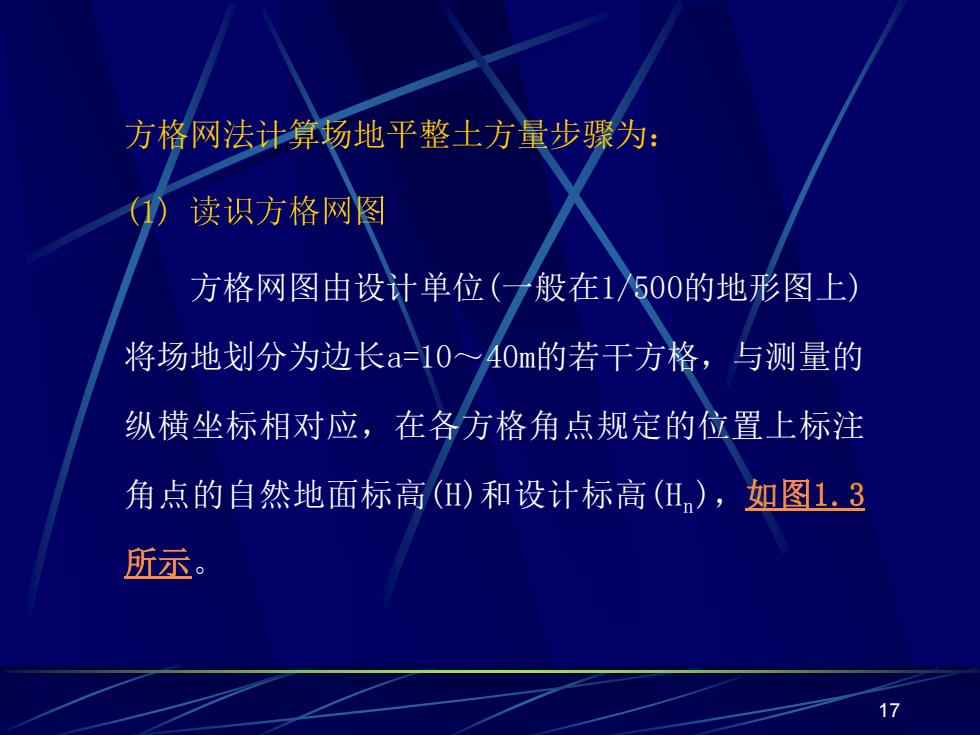

方格网法计算场地平整土方量步骤为： 读识方格网图 方格网图由设计单位（一般在1500的地形图上） 将场地划分为边长a=10~40m的若干方格，与测量的 纵横坐标相对应，在各方格角点规定的位置上标注 角点的自然地面标高()和设计标高(H),如图1.3 所示。 1>
17 方格网法计算场地平整土方量步骤为： (1) 方格网图由设计单位(一般在1/500的地形图上) 将场地划分为边长a=10～40m的若干方格，与测量的 纵横坐标相对应，在各方格角点规定的位置上标注 角点的自然地面标高(H)和设计标高(Hn)，如图1.3 所示

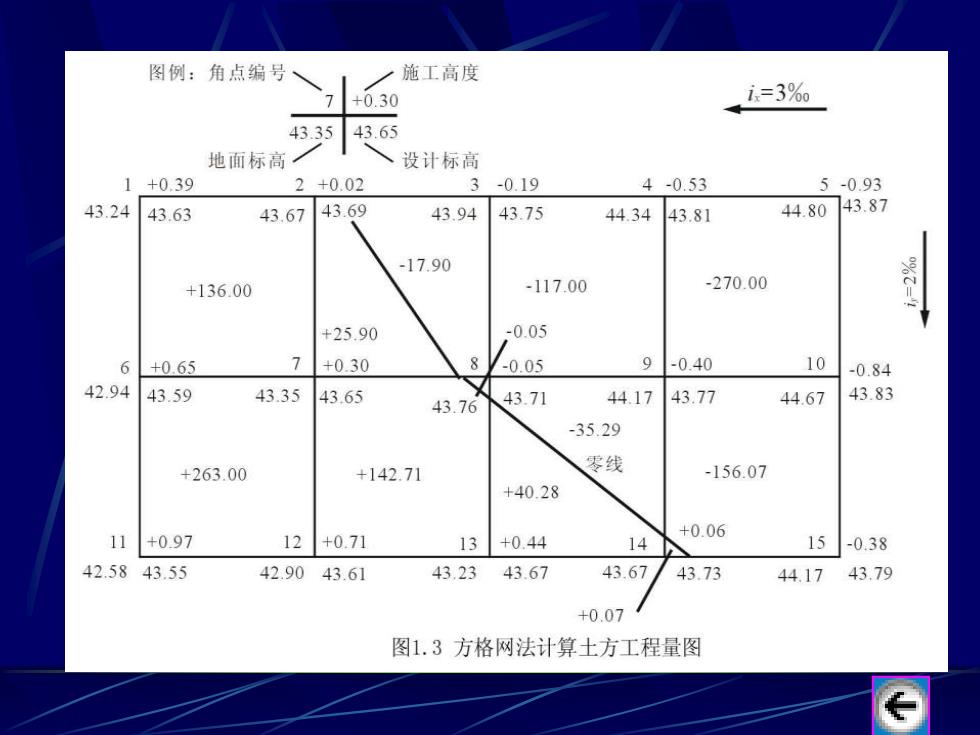

图例：角点编号 施工高度 7 +0.30 i=3%0 43.35 43.65 地面标高 设计标高 1+0.39 +0.02 3-0.19 4-0.53 5-0.93 43.24 43.63 43.67 4369 43.94 43.75 44.34 43.81 44.8043.87 -17.90 +136.00 -117.00 -270.00 +25.90 -0.05 6 +0.65 +0.30 8 -0.05 9 -0.40 10 -0.84 4294 43.59 43.35 43.65 43.76 43.71 44.17 43.77 44.67 43.83 -35.29 +263.00 +142.71 零线 -156.07 +40.28 +0.06 11+0.97 12+0.71 13+0.44 14 15-0.38 42.5843.55 42.9043.61 43.23 43.67 43.67 43.73 44.17 43.79 +0.07 图1.3方格网法计算土方工程量图
18

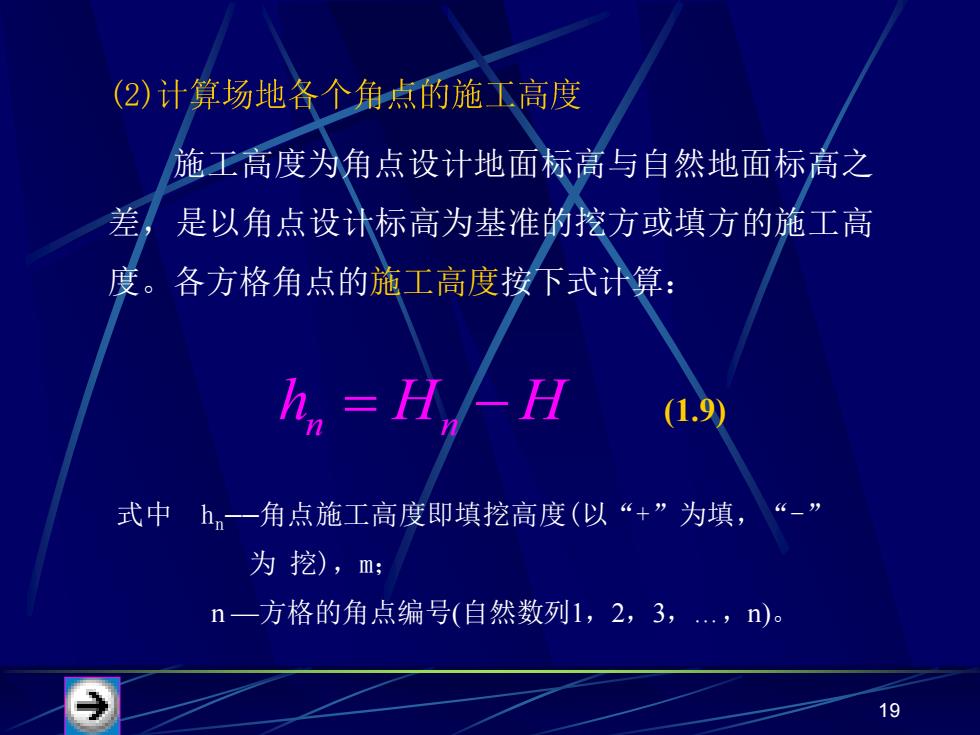

(2)计算场地各个角点的施工高度 施王高度为角点设计地面标高与自然地面标高之 差， 是以角点设计标高为基准的挖方或填方的施工高 度。各方格角点的施工高度按下式计算： h=HH (1.9) 式中h,-一角点施工高度即填挖高度（以“+”为填， 为挖)，m n一方格的角点编号（自然数列1,2,3，.，n)。 19
19 (2) 施工高度为角点设计地面标高与自然地面标高之 差，是以角点设计标高为基准的挖方或填方的施工高 度。各方格角点的施工高度按下式计算： n n h H H = − 式中 hn——角点施工高度即填挖高度(以“+”为填， “-” 为 挖)，m； n —方格的角点编号(自然数列1，2，3，.，n)。 (1.9)

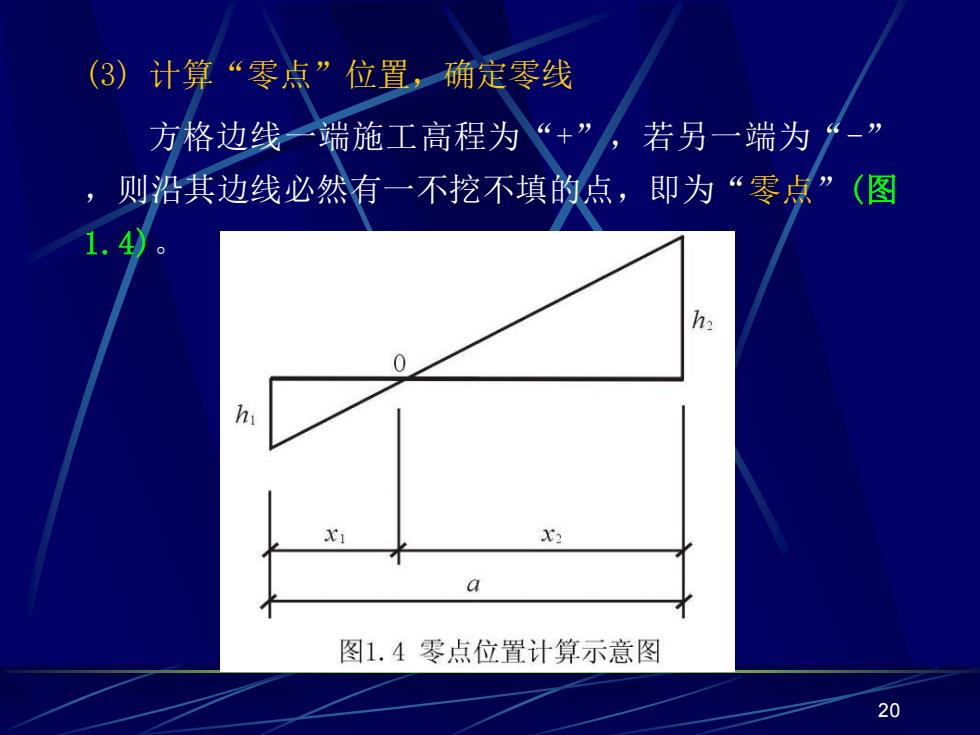

(③)计算“零点”位置，确定零线 方格边线一端施工高程为 “+” ，若另一端为 则沿其边线必然有一不挖不填的点，即为“零点”（图 1.40。 h: h X2 a 图1.4零点位置计算示意图 20
20 (3) 计算“零点”位置，确定零线 方格边线一端施工高程为“+” ，若另一端为“-” ，则沿其边线必然有一不挖不填的点，即为“零点”(图 1.4)
