傅里叶变换Raman光谱仪 FT-Raman spectroscopy ·仪器结构 ◆光源：Nd-YAG钇铝石榴石激光器(1.064μm) 液氮冷却 检灣器 固定镜 试样 束分离器 200mm 透镜 迈克耳孙干涉仪的 作用：发出的光分 空间 移动镜 成两光束后，再以 滤光片 不同的光程差重新 抛物柱面 聚光镜 组合，发生干涉现 介质滤光片 象。相干光强度出 现极大、极小值。 Nd/Y AG
• 仪器结构 傅里叶变换Raman光谱仪 ◆ FT-Raman spectroscopy ◆ 光源：Nd-YAG钇铝石榴石激光器（1.064m） 迈克耳孙干涉仪的 作用：发出的光分 成两光束后,再以 不同的光程差重新 组合,发生干涉现 象。相干光强度出 现极大、极小值

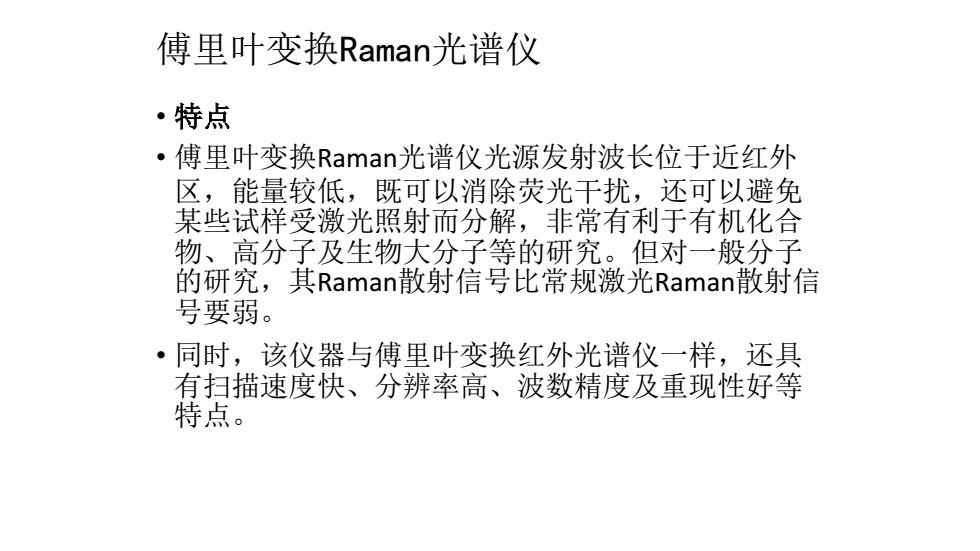

傅里叶变换Raman光谱仪 ·特点 ·傅里叶变换Raman光谱仪光源发射波长位于近红外 区，能量较低，既可以消除荧光干扰，还可以避免 某些试样受激光照射而分解，非常有利于有机化合 物、高分子及生物大分子等的研究。但对一般分子 的研究，其Ramani散射信号比常规激光Raman散射信 号要弱。 ·同时，该仪器与傅里叶变换红外光谱仪一样，还具 有扫描速度快、分辨率高、波数精度及重现性好等 特点
• 特点 • 傅里叶变换Raman光谱仪光源发射波长位于近红外 区，能量较低，既可以消除荧光干扰，还可以避免 某些试样受激光照射而分解，非常有利于有机化合 物、高分子及生物大分子等的研究。但对一般分子 的研究，其Raman散射信号比常规激光Raman散射信 号要弱。 • 同时，该仪器与傅里叶变换红外光谱仪一样，还具 有扫描速度快、分辨率高、波数精度及重现性好等 特点。 傅里叶变换Raman光谱仪
简单来说，分光元件不同： ◆傅里叶拉曼利用迈克尔逊干涉仪将不同拉曼频移的混合光分成单色光进行 记录 ◆色散型拉曼利用光栅，棱镜等将不同拉曼频移的混合光分成单色光进行记 录
简单来说，分光元件不同： ◆ 傅里叶拉曼利用迈克尔逊干涉仪将不同拉曼频移的混合光分成单色光进行 记录 ◆ 色散型拉曼利用光栅，棱镜等将不同拉曼频移的混合光分成单色光进行记 录
拉曼光谱仪的几个重要概念 1)光谱分辨率 2)灵敏度 3)共焦特性 4)激发波长问题
拉曼光谱仪的几个重要概念 1）光谱分辨率 2）灵敏度 3）共焦特性 4）激发波长问题
1)光谱分辨率 高光谱分辩率 低光谱分辨率 Raman shift(cm1) 不同分辨率的拉曼光谱图
1）光谱分辨率 Raman shift(cm-1 ) Intensity(a.u.) 不同分辨率的拉曼光谱图
