厚第五章光纤通信系统 第11页 光纤中能够传播的模式数目的多少取决于光纤的工作频率（波长）、折射率剖面分布 和结构参数。对于结构确定的光纤，当工作频率小于某一值（用归一化截止频 率表示，即光纤的归一化频率小于其归一化截止频率)时，光纤只能传输基模， 即为单模光纤，否则为多投光纤。 (4)按光纤的套塑层分类： ■紧套光纤 光纤被套管紧紧箍住，不能再其中松动。 是多层整体结构。 圈松套光纤 护套为松套管，光纤可以松动。 管内填充油膏，放渗水。 管内有多根光纤时，称为松套管光纤束

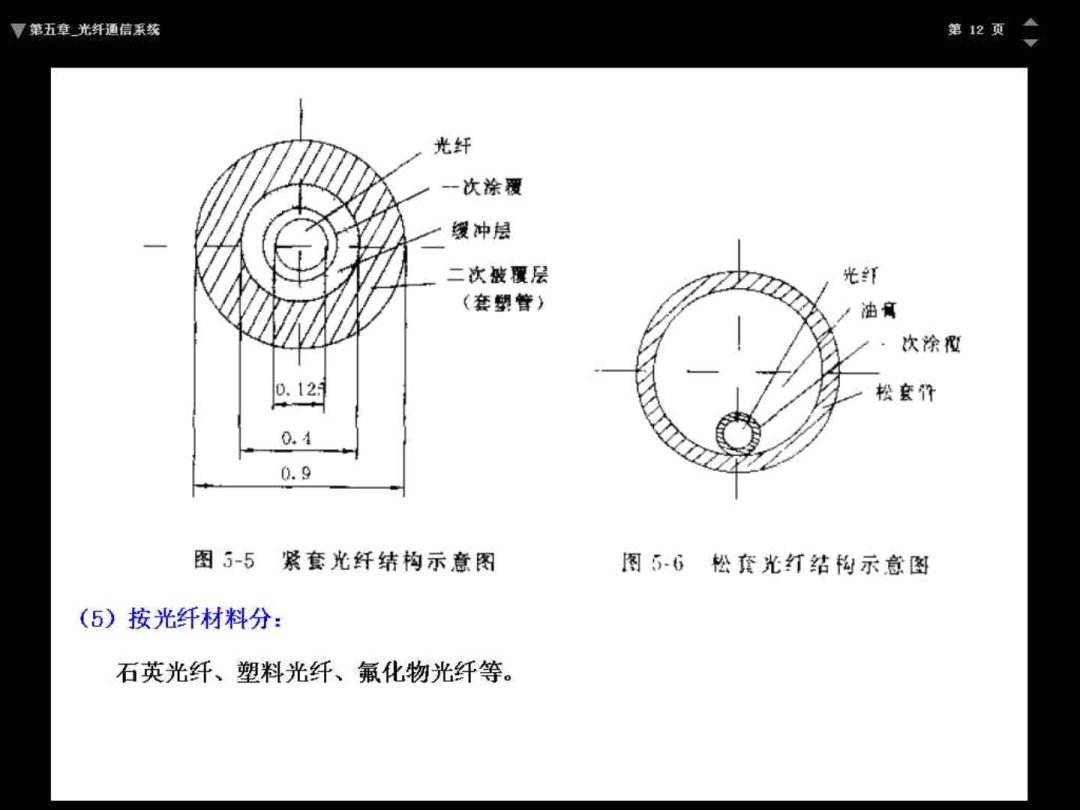

胃第五章光纤通信系线 第12页 光纤 一次涂覆 缓冲层 二次战覆层 光红 (套塑管) 油育 次涂覆 0.12 松套价 0.1 0.9 图5-5紧套光纤结构示意图 图56松套光红结构示意图 (5)按光纤材料分： 石英光纤、塑料光纤、氟化物光纤等

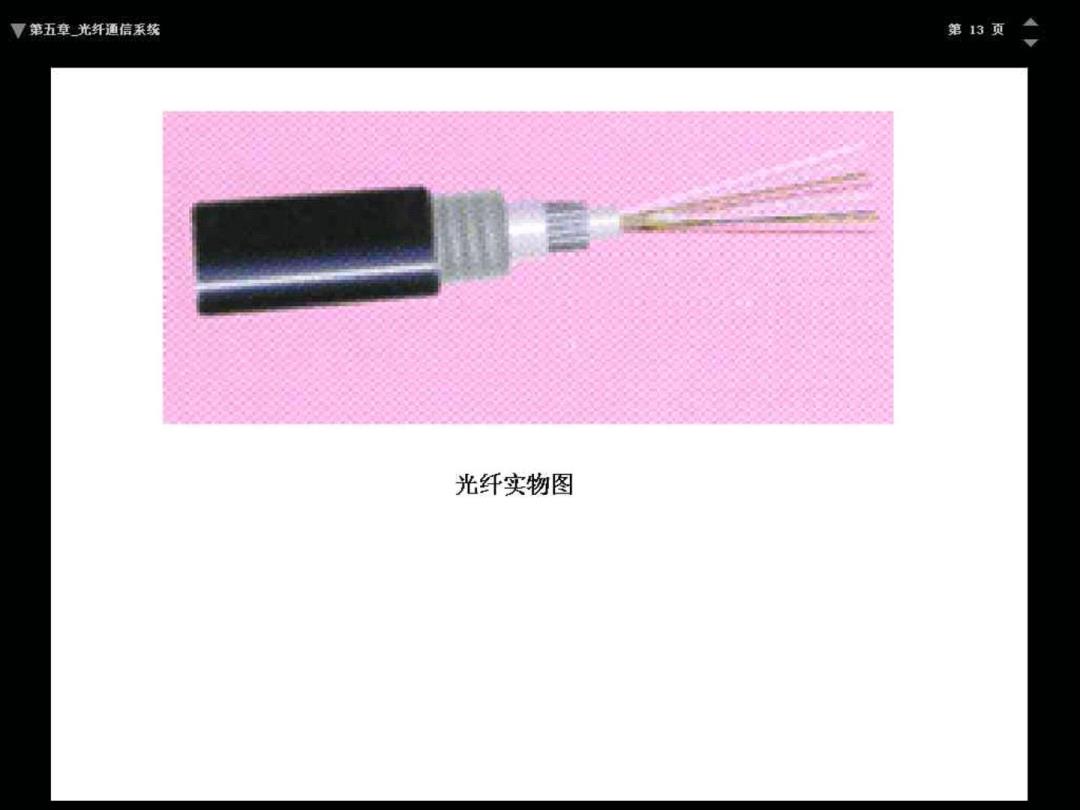

胃第五章光纤通信系统 第13页 光纤实物图

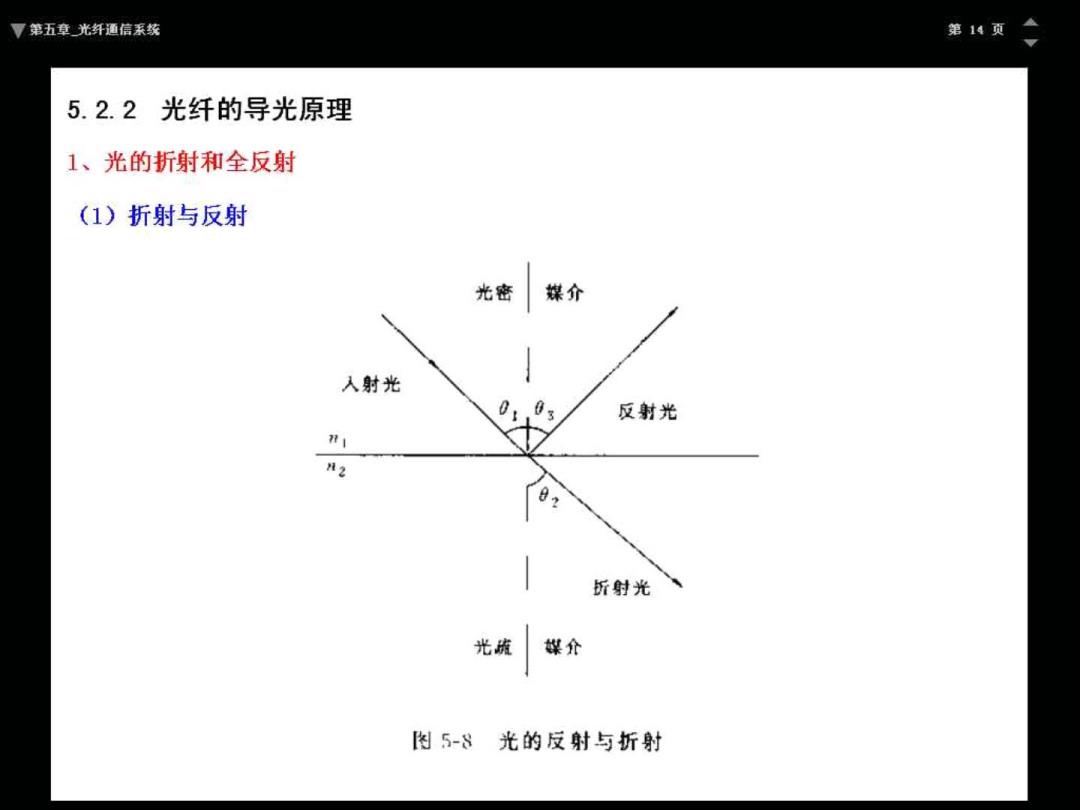

胃第五章光纤通信系线 第14页 5.2.2光纤的导光原理 1、光的折射和全反射 (1)折射与反射 光密 煤介 入射光 0 0 反射光 M2 折射光 光质 媒介 图5-8光的反射与折射

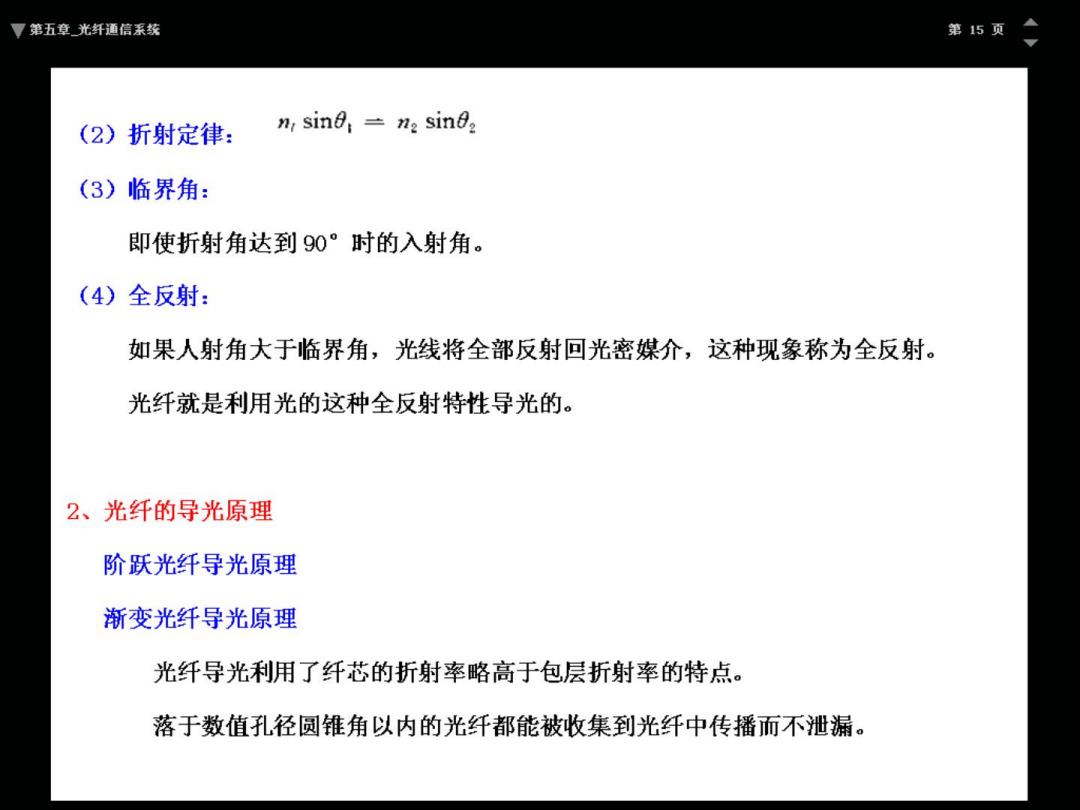

厚第五章光纤通信系练 第15页 (2)折射定律： n sine=n2 sin (3)临界角： 即使折射角达到90°时的入射角。 (4)全反射： 如果人射角大于临界角，光线将全部反射回光密媒介，这种现象称为全反射。 光纤就是利用光的这种全反射特性导光的。 2、光纤的导光原理 阶跃光纤导光原理 渐变光纤导光原理 光纤导光利用了纤芯的折射率略高于包层折射率的特点。 落于数值孔径圆锥角以内的光纤都能被收集到光纤中传播而不泄漏
