连续多普勒的实现 连续波多普勒是最简单和便宜的测 量血流速度的方法 连续波多普勒：使用两个传感器， 发射探头 一个连续发射，一个连续的接收 重叠的部分就是速度需要测量的血 流位置 接收探头 两个信号的频率进行相减得到多普 勒频移 深度分辨率比较差，只能提供很少 重叠区域 量的空间信息； 适合测量快速血流和对较深血管的 评估
连续多普勒的实现 • 连续波多普勒是最简单和便宜的测 量血流速度的方法 • 连续波多普勒：使用两个传感器， 一个连续发射，一个连续的接收 • 重叠的部分就是速度需要测量的血 流位置 • 两个信号的频率进行相减得到多普 勒频移 • 深度分辨率比较差，只能提供很少 量的空间信息； • 适合测量快速血流和对较深血管的 评估 发射探头 接收探头 重叠区域

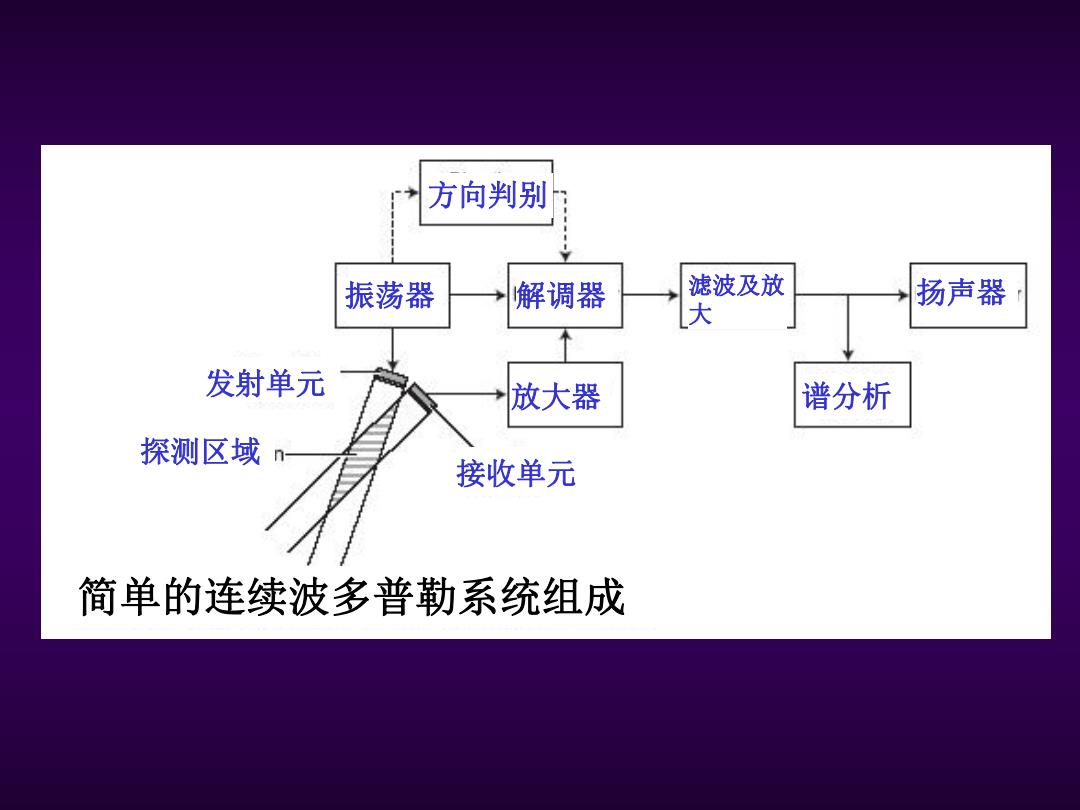

方向判别 振荡器 解调器 滤波及放 扬声器 大 发射单元 放大器 谱分析 探测区域n 接收单元 简单的连续波多普勒系统组成
探测区域 发射单元 接收单元 振荡器 解调器 放大器 方向判别 滤波及放 大 谱分析 扬声器 简单的连续波多普勒系统组成

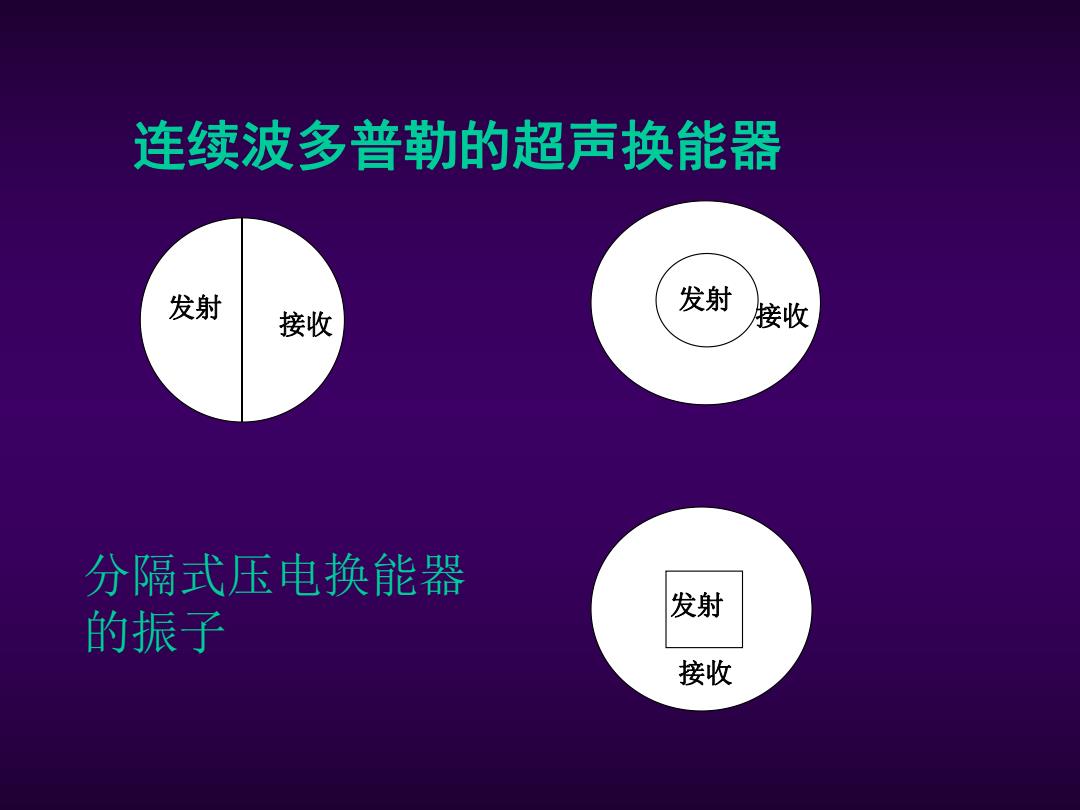

连续波多普勒的超声换能器 发射 发射 接收 接收 分隔式压电换能器 发射 的振子 接收
连续波多普勒的超声换能器 发射 接收 发射 接收 发射 接收 分隔式压电换能器 的振子
小结 2vcos(0) fa=f-天= C 多普勒成像的基础多普勒现象，频移大小 频移主要影响因素：超声频率、多普勒角、血 流速度 多普勒频移的信号包括：血流速度大小和方向； 血管深度和内径尺寸；血流速度的二维分布 连续多普勒和脉冲多普勒分类； 频移信号可以通过声音和图像显示出来：
小 结 • 多普勒成像的基础多普勒现象，频移大小 • 频移主要影响因素：超声频率、多普勒角、血 流速度 • 多普勒频移的信号包括：血流速度大小和方向； 血管深度和内径尺寸；血流速度的二维分布 • 连续多普勒和脉冲多普勒分类； • 频移信号可以通过声音和图像显示出来； 2 cos d i r i t v f f f f c
连续多普勒 连续多普勒，一条路径上的血流声速分布情况； 可以按照返回时的信号的不同频率成分的分布， 显示出来； 如果随时间变化的频率分布情况变化连续记录， 就是声谱图： 般使用两个晶片来接收发射和返回信号； 两晶片的声场重合区域是可以测量的区域；
• 连续多普勒，一条路径上的血流声速分布情况； • 可以按照返回时的信号的不同频率成分的分布， 显示出来； • 如果随时间变化的频率分布情况变化连续记录， 就是声谱图； • 一般使用两个晶片来接收发射和返回信号； • 两晶片的声场重合区域是可以测量的区域； 连续多普勒
