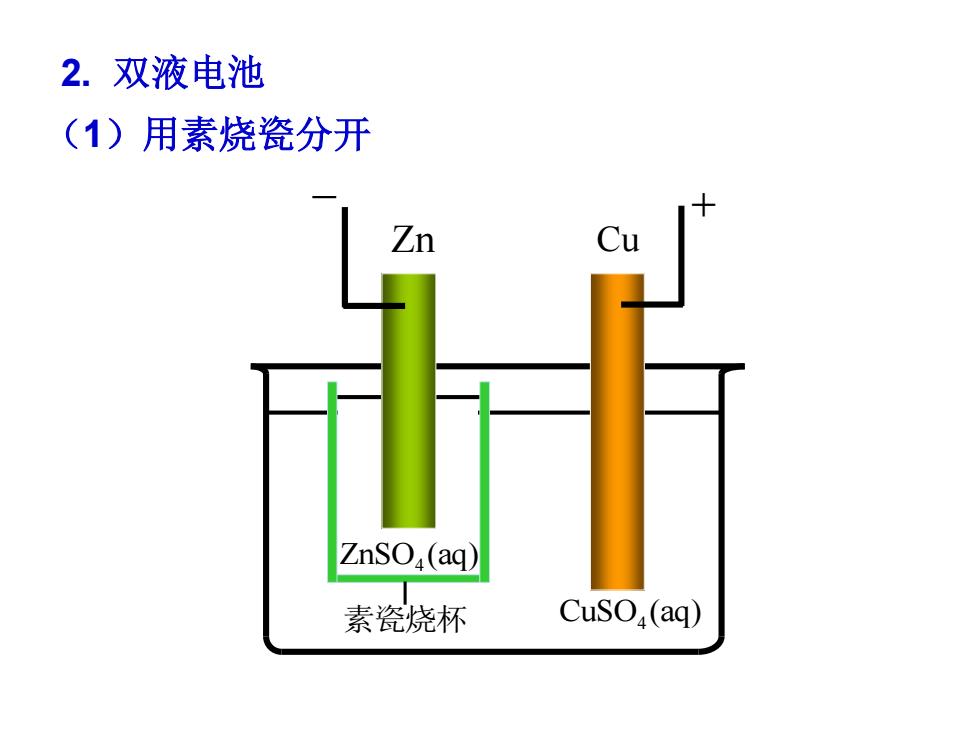

2.双液电池 (1)用素烧瓷分开 Zn ZnSO(aq) 素瓷烧杯 CuSO(aq)
2. 双液电池 （1）用素烧瓷分开 Zn Cu + CuSO (aq) 4 ZnSO (aq) 4 素瓷烧杯
2.双液电池 (2)用盐桥分开 Zn 盐桥 ZnSO,(aq) CusO(aq)
2. 双液电池 （2）用盐桥分开 ZnSO (aq) 4 CuSO (aq) 4 Zn Cu + 盐桥

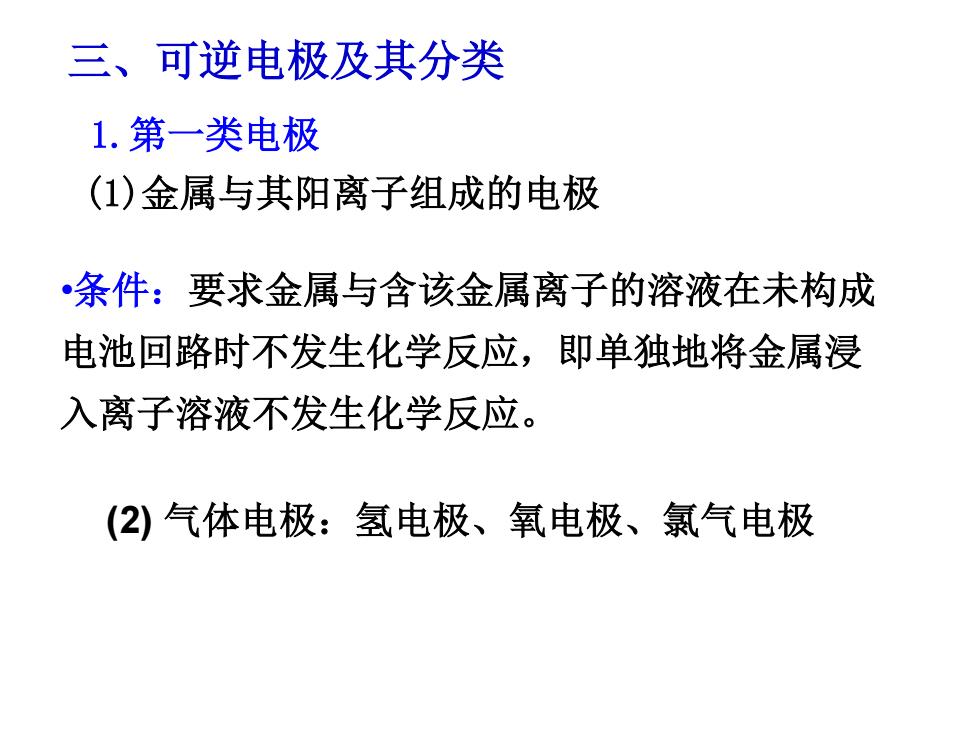

三、可逆电极及其分类 1.第一类电极 (1)金属与其阳离子组成的电极 条件：要求金属与含该金属离子的溶液在未构成 电池回路时不发生化学反应，即单独地将金属浸 入离子溶液不发生化学反应。 (2)气体电极：氢电极、氧电极、氯气电极
(1)金属与其阳离子组成的电极 1.第一类电极 三、可逆电极及其分类 •条件：要求金属与含该金属离子的溶液在未构成 电池回路时不发生化学反应，即单独地将金属浸 入离子溶液不发生化学反应。 (2) 气体电极：氢电极、氧电极、氯气电极

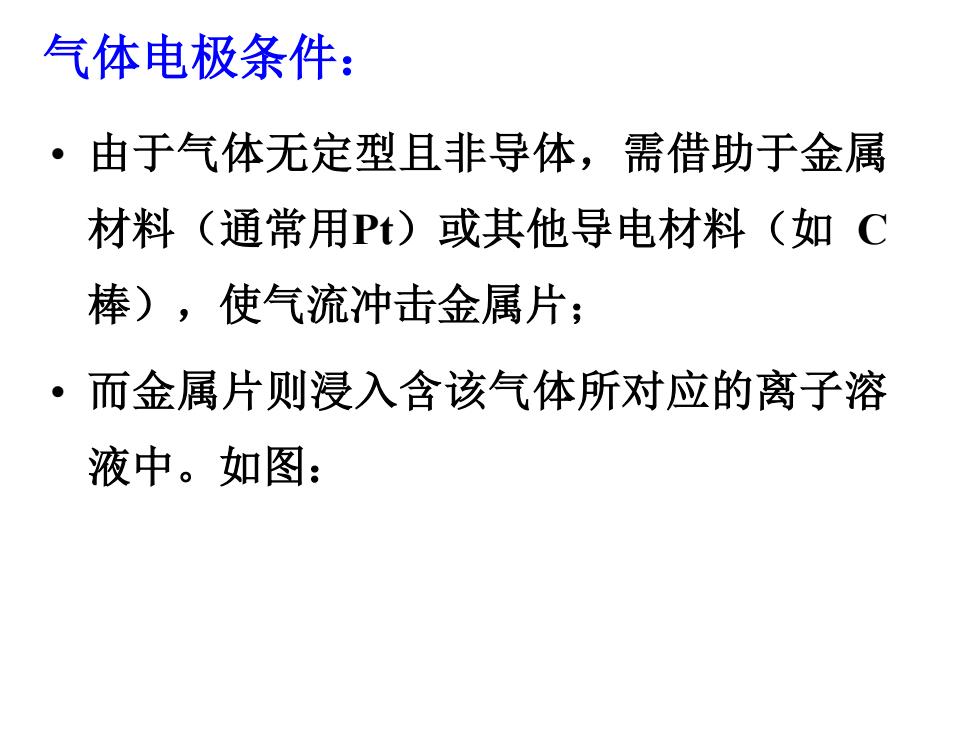

气体电极条件： ·由于气体无定型且非导体，需借助于金属 材料（通常用Pt)或其他导电材料（如C 棒)，使气流冲击金属片； 而金属片则浸入含该气体所对应的离子溶 液中。如图：
• 由于气体无定型且非导体，需借助于金属 材料（通常用Pt）或其他导电材料（如 C 棒），使气流冲击金属片； • 而金属片则浸入含该气体所对应的离子溶 液中。如图： 气体电极条件：
对金属材料的要求： P C12 1)电化学上惰性（本身不 C12 参与反应)； 2)对气体/离子反应有化学 催化活性。 ■所以通常以Pt作金属惰性电极材料，并将小颗 粒的Pt涂于Pt表面上构成“Pt黑”电极，增加 电极的表面积即活性
对金属材料的要求： 1）电化学上惰性（本身不 参与反应）； 2）对气体/离子反应有化学 催化活性。 所以通常以 Pt 作金属惰性电极材料，并将小颗 粒的 Pt涂于 Pt 表面上构成 “Pt黑” 电极，增加 电极的表面积即活性
